H12WD4850KG

产品分类: 固态继电器
产品描述: AC,过零 48V~660V 50A 4V~32V 底座安装,螺纹安装
供应商型号: Q-H12WD4850KG
供应商: 期货订购
标准整包数: 10

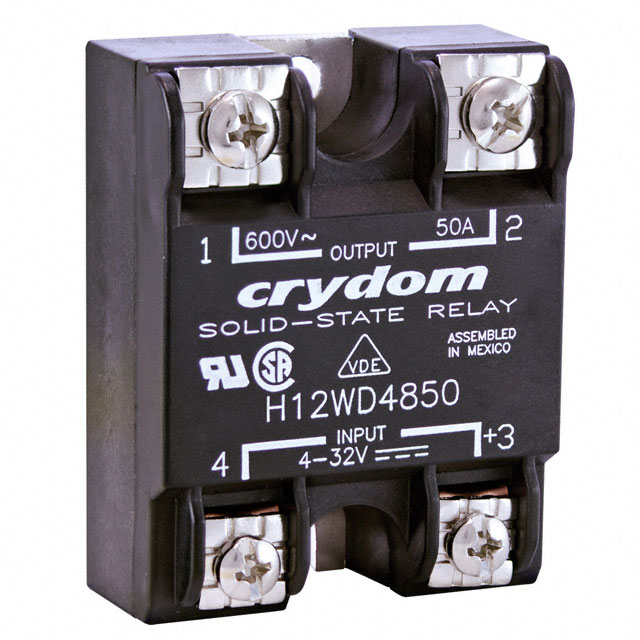

SENSATA TECHNOLOGIES 固态继电器 H12WD4850KG

H12WD4850KG概述

    # H12WD Series 固态继电器技术手册

    产品简介


    H12WD系列固态继电器(Solid State Relay, SSR)是一款高性能的开关控制模块,广泛应用于工业自动化、电力传输、电机控制等领域。该系列产品具备多种型号,涵盖了25A到125A的工作电流范围,输入电压支持4-32 VDC,输出电压范围为48-660 VAC。其核心组件包括SCR输出端和EMC兼容设计,旨在为重载工业环境提供可靠的开关控制解决方案。

    技术参数


    H12WD系列固态继电器的关键技术参数如下:
    | 参数 | 规格 |

    | 输出电流 | 25A - 125A |
    | 输入电压范围 | 4-32 VDC |
    | 工作电压范围 | 48-660 VAC |
    | 最大瞬态过压 | 1200 Vpk |
    | 最大断态漏电流 | 1.0 mArms |
    | 最小关断状态dv/dt | 500 V/µsec |
    | 最大负载电流 | 125A |
    | 最小负载电流 | 150 mArms |
    | 最大单周期浪涌电流 | 1670 Apk |
    | 最大导通状态电压降 | 1.15 Vrms |
    | 热阻Junction至Case | 0.22 - 0.8 °C/W |
    | 最大半周期熔断电流²t | 13950 A²sec |
    | 最低功率因数 | 0.5 |
    | 介电强度(输入/输出/基座) | 4000 Vrms |
    | 最小绝缘电阻(500 VDC) | 109 Ω |
    | 最大输入/输出电容 | 8 pF |
    | 工作温度范围 | -40至80°C |
    | 存储温度范围 | -40至125°C |

    产品特点和优势


    1. 广泛的应用范围:H12WD系列固态继电器可应用于各种工业环境,从轻型设备到重型负载均能稳定工作。
    2. 高可靠性:采用SCR输出,适合处理重载工业负荷,具有长寿命和高稳定性。
    3. 安全认证:产品通过UL、CSA、VDE等国际安全认证,并符合EN60950-1标准。
    4. 低功耗和泄漏电流:具备低功耗和低断态泄漏电流特性,可有效减少能源损耗和发热。
    5. 快速响应:零电压或瞬时启动,适用于需要快速响应的应用场景。
    6. 防旋转设计:独特的防旋转设计,增强了安装和使用的便捷性和安全性。

    应用案例和使用建议


    应用案例
    H12WD系列固态继电器在工业自动化、建筑自动化和电力控制系统中均有广泛应用。例如,在一个电力控制系统的示例中,H12WD继电器被用于调节大型电机的启停过程,从而提高系统的效率和安全性。
    使用建议
    - 正确连接负载:确保继电器输出端连接到所需的负载,例如电动机或其他控制装置。
    - 注意散热:由于高电流和工作温度,确保继电器安装位置有足够的通风和散热措施。
    - 使用热沉:考虑加装合适的热沉,以进一步降低温度并提高可靠性。
    - 正确选型:根据实际负载电流选择合适的继电器型号,以确保最佳的性能和使用寿命。

    兼容性和支持


    - 兼容性:H12WD系列继电器可以与其他标准接口的电子元件和设备兼容,无需特殊适配器。
    - 支持服务:Crydom公司提供全面的技术支持服务,涵盖安装、调试和故障排除等环节。用户可通过官方网站访问更多技术支持信息。

    常见问题与解决方案


    1. 如何确保继电器的正确安装?
    - 确认所有螺丝的紧固力矩达到规范要求,同时遵循正确的安装步骤,确保所有接线正确无误。
    2. 继电器过热怎么办?
    - 确认是否安装了足够的散热措施,检查环境温度是否超过允许范围。必要时,可安装额外的散热片或热沉以增加散热效果。
    3. 如何检查继电器是否正常工作?
    - 使用万用表检测输入电压是否正常,检查LED指示灯的状态。如果怀疑有问题,联系技术支持进行更深入的诊断。

    总结和推荐


    H12WD系列固态继电器以其卓越的性能、广泛的适用性和可靠的安全特性,成为了市场上非常受欢迎的产品。特别是在需要处理重载工业负荷的应用中,其稳定性和耐用性尤为突出。我们强烈推荐该系列继电器用于需要高性能开关控制的应用场合。无论是自动化设备还是电力控制系统,H12WD系列继电器都将是您的理想选择。如果您对任何具体型号的可用性和技术细节有任何疑问,欢迎随时联系Crydom的技术支持团队。

H12WD4850KG参数

参数
负载电压 48V~660V
输入电压 4V~32V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 50A
输出类型 AC,过零
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

H12WD4850KG厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

H12WD4850KG数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES H12WD4850KG H12WD4850KG数据手册

H12WD4850KG封装设计

查看详情并下载
Symbol
Footprint
3D Model
