01039-3147

产品分类: 其他传感器

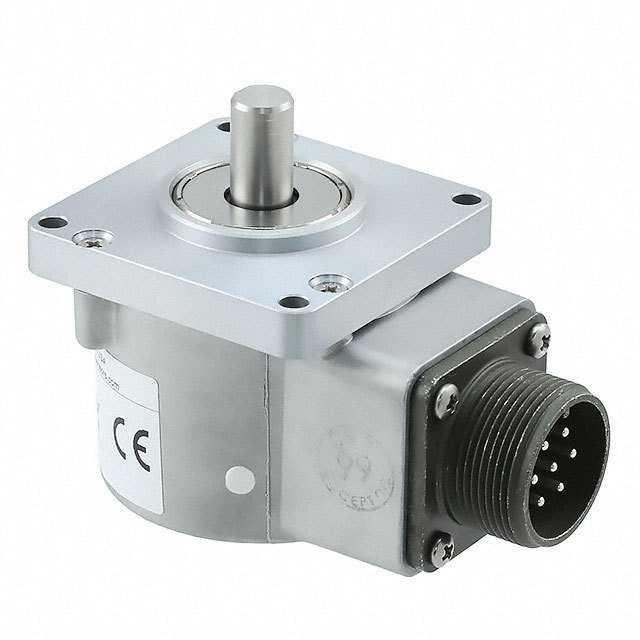

产品描述: H20 Incremental Encoder
供应商型号: 01039-3147
供应商: Master
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01039-3147

01039-3147概述

    H20 Incremental Encoder: Comprehensive Guide

    1. 产品简介


    H20增量编码器是一款设计用于经济高效地覆盖高达4096脉冲/转分辨率范围的极端坚固型编码器。它体积小巧,具有抗冲击的盘片、重型轴承和电磁干扰屏蔽功能。H20符合NEMA 4和13标准,还提供轴套式版本,便于直接安装到小型电机上。H20广泛应用于机器控制、过程控制、农业机械、纺织设备、机器人、食品加工和计量等领域。

    2. 技术参数


    - 轴直径:1/4英寸至3/8英寸及各种公制版本。空心轴、轴套式或通轴式版本可选。
    - 轴平面:长0.75英寸,深0.03英寸。
    - 轴负载:轴向40磅,径向40磅。
    - 轴跳动:最大0.001英寸。
    - 启动扭矩(25°C):无轴封时最大1.0英寸-盎司;带轴封时最大2.5英寸-盎司;通轴式最大4.0英寸-盎司。
    - 轴承材质:52100轴承钢。
    - 轴材质:303不锈钢。
    - 轴承座材质:压铸铝,带铱涂层;不锈钢(特殊功能)。
    - 盖子材质:压铸铝,带保护涂层(MS或CS端接时);否则为拉伸铝,带保护涂层;不锈钢(特殊功能)。
    - 轴承寿命:额定负载下1.5 x 10^9转(2500转/分钟时约10000小时)。
    - 最高转速:8000转/分钟(参见频率响应)。
    - 转动惯量:2.0 x 10^-4 盎司-英寸²秒²。
    - 重量:典型值9盎司。

    3. 产品特点和优势


    - 坚固耐用:采用抗冲击的盘片和重型轴承,确保长期稳定运行。
    - 高分辨率:最高可达4096脉冲/转,满足多种精密控制需求。
    - 环境适应性强:符合NEMA 4和13标准,适用于恶劣环境。
    - 多功能接口:提供多种轴类型和输出选项,便于不同应用场合。

    4. 应用案例和使用建议


    应用场景:
    - 机器控制:用于自动化生产线中的位置反馈和速度控制。
    - 过程控制:在工业流程中监测和控制关键参数。
    - 农业机械:提高农机设备的工作效率和精度。
    - 纺织设备:实现精确的布料张力控制。
    - 机器人:用于定位和姿态控制。
    - 食品加工:确保加工过程中的精准度和一致性。
    - 计量设备:提供高精度的测量数据。
    使用建议:
    - 安装注意事项:选择合适的安装方式,如D型法兰安装、伺服安装或标准面安装,以确保最佳性能。
    - 环境适应性:考虑使用轴封以提高密封性,特别是在高温高速环境下。
    - 信号处理:推荐使用互补输出和差分接收器,以提高噪声免疫力。

    5. 兼容性和支持


    - 兼容性:H20增量编码器支持多种电气选项,如多电压线驱动器和开放集电极输出,兼容不同类型的接收电子设备。
    - 技术支持:Sensata Technologies提供全面的技术支持,包括咨询工厂讨论特殊要求、定制化服务和故障排除。

    6. 常见问题与解决方案


    - 问题1:编码器无法正常工作。
    - 解决方案:检查电源电压是否在规定范围内,确认连接正确无误。
    - 问题2:信号输出不稳定。
    - 解决方案:确保使用互补输出并连接差分接收器,以提高噪声免疫力。
    - 问题3:编码器出现过热现象。
    - 解决方案:检查安装环境温度是否过高,必要时采取散热措施。

    7. 总结和推荐


    综合评估:
    - 优点:H20增量编码器以其坚固耐用、高分辨率和环境适应性强的特点,在多种工业应用中表现出色。
    - 推荐:强烈推荐使用H20增量编码器,尤其适用于需要高精度和可靠性的工业控制系统。

01039-3147参数

参数
安装方式 底座安装
零件状态 在售
包装方式 盒装

01039-3147厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01039-3147数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01039-3147 01039-3147数据手册
