01075-034

产品分类: 其他传感器
产品描述:
供应商型号: 682-01075-034
供应商: Mouser
标准整包数: 1

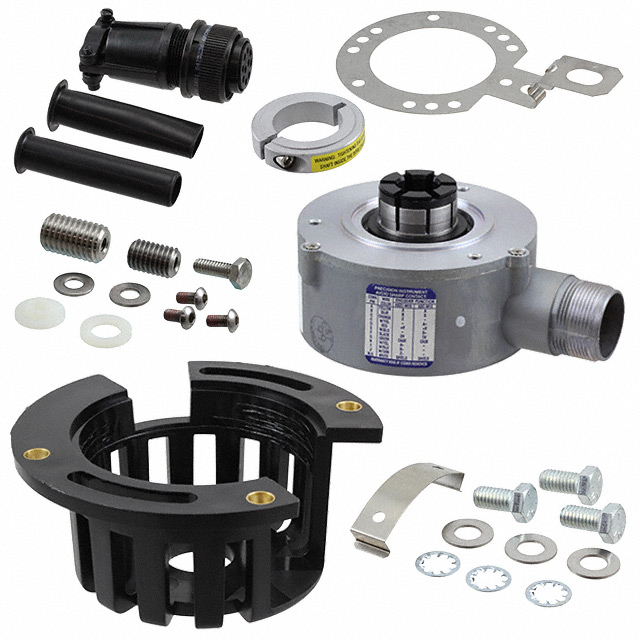

SENSATA TECHNOLOGIES 其他传感器 01075-034

01075-034概述

    HS35 增量型光学编码器技术手册

    产品简介


    HS35 双输出增量型光学编码器是一款专为工业应用设计的高性能传感器。它将坚固耐用的特点集成在一个空心轴式的设计中,适用于各种恶劣的工作环境。HS35 编码器的主要功能是提供精确的位置反馈和速度测量,广泛应用于电机反馈、向量控制、印刷行业、机器人控制、石油服务行业以及网状过程控制等领域。

    技术参数


    - 机械参数
    - 轴孔直径:1.00",0.875",0.750",0.625",0.500"
    - 允许偏移:0.005" T.I.R.(最大)在轴端0.75"处
    - 轴径跳动:0.001 T.I.R.(最大)
    - 启动扭矩:通过轴版本(SS)= 7 in-oz(最大),盲轴版本(BS)= 4 in-oz(最大)
    - 轴承:SAE 52100 高碳钢
    - 轴材料:416 不锈钢
    - 轴承座:压铸铝,带防护涂层
    - 盖子:压铸铝,带防护涂层
    - 轴承寿命:7.5 × 10^9 转(50,000 小时 @ 2500 RPM)
    - 最大转速:6,000 RPM(频率响应见上文)
    - 惯性矩:0.019 oz-in-sec²
    - 重量:18 盎司(典型)
    - 环境参数
    - 外壳等级:NEMA 4 & 13(IP65),当订购时带有轴封(在具有MS连接器的单元上)或电缆密封(在电缆终端的单元上)
    - 温度范围:工作温度 0°C 至 70°C;可扩展至 105°C(见注释 8);存储温度 -25°C 至 90°C(除非特别注明)
    - 冲击:50 g(11 ms 持续时间)
    - 振动:5 到 2000 Hz @ 20 g
    - 湿度:无冷凝的 98% RH
    - 电气参数
    - 码盘分辨率:1 到 80,000(见表 A)
    - 供电电压:5 至 28 VDC(见注释 5)
    - 电流需求:100 mA(典型值)+ 输出负载,250 mA(最大)
    - 输出格式:双通道正交输出,负 B 通道门控 1/2 周期索引
    - 信号频率响应:最高 150 kHz(5000 个脉冲/转以下;超过 5000 个脉冲/转时为 300 kHz,见注释 7)
    - 保护等级:反接、过压和短路保护(见注释 5)

    产品特点和优势


    HS35 编码器的主要特点是其坚固耐用的设计,适用于苛刻的工作环境。其双输出选项提供了冗余信号,确保高可靠性。此外,HS35 的高精度和宽泛的工作温度范围使其在各种工业环境中表现出色。其轻巧的体积和多种安装方式也增加了其适用性。

    应用案例和使用建议


    HS35 编码器广泛应用于电机反馈和向量控制,特别是在印刷行业中,用于确保精确的位置控制。对于需要高精度和可靠性的机器人控制系统,HS35 也是一个理想选择。在石油服务行业和网状过程控制中,HS35 的抗振动和抗冲击能力使其成为关键组件。为了优化其性能,建议在安装时注意轴对齐和减震措施,以确保最佳的测量精度。

    兼容性和支持


    HS35 编码器支持多种输出格式和电压选项,可以通过订货代码进行配置。例如,可以通过指定“28V/V”来获得多电压线驱动输出。Sensata 提供全面的技术支持和售后服务,确保用户能够顺利地集成和使用该产品。

    常见问题与解决方案


    - 问题 1:如何确定正确的电压选项?
    - 解决方案: 访问 Sensata 官方网站或联系当地销售代表,根据具体的应用需求选择合适的电压选项。

    - 问题 2:如何处理启动扭矩过高的问题?
    - 解决方案: 选择带有绝缘套的轴孔,或者更换为低启动扭矩的毛毡轴封。

    - 问题 3:如何提高编码器的抗干扰能力?
    - 解决方案: 使用互补输出并结合差分接收器,以提高噪声免疫力。

    总结和推荐


    HS35 双输出增量型光学编码器凭借其坚固耐用的设计、高精度和宽泛的工作温度范围,在多个工业应用中表现出色。其双输出选项提供了高度的可靠性,使其在关键任务应用中具有显著的优势。因此,强烈推荐在需要高精度和可靠性的场合使用 HS35 编码器。

01075-034参数

参数
安装方式 底座安装
零件状态 在售
包装方式 盒装

01075-034厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01075-034数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01075-034 01075-034数据手册

01075-034封装设计

查看详情并下载
Symbol
Footprint
3D Model
