01070-936

产品分类: 其他传感器
产品描述:
供应商型号: 01070-936
供应商: Master
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01070-936

01070-936概述

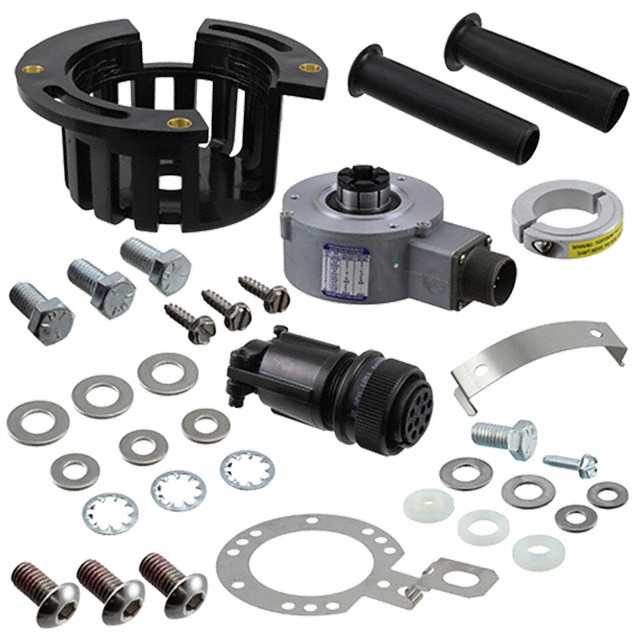

    HS35 增量光学编码器技术手册解析

    产品简介


    HS35增量光学编码器是结合坚固耐用的特性而设计的一款空心轴式编码器。这款编码器专为恶劣环境下的应用而打造,如电机反馈、矢量控制、印刷行业、机器人控制、石油服务行业及网络工艺控制等。它通过双轴承和轴封设计,具备NEMA 4、13以及IP65防护等级,确保在不同环境条件下依然保持稳定的性能。

    技术参数


    - 直径: 1.00"、0.875"、0.750"、0.625"、0.500",所有尺寸均配备绝缘套筒。
    - 容许错位: 0.005"TIR(总指示误差)的轴对准偏移,距轴端0.75"。
    - 径向跳动: 最大0.001 TIR。
    - 启动扭矩: 通过轴版本(SS):最大7英寸-盎司;盲轴版本(BS):最大4英寸-盎司。
    - 轴承材质: 高碳钢SAE 52100。
    - 轴材质: 不锈钢416。
    - 轴承座材质: 铝合金压铸件,带有防护涂层。
    - 外壳防护等级: NEMA 4和13级(IP65)。
    - 温度范围: 工作温度:0℃至70℃;存储温度:-25℃至90℃(标准);可选扩展温度至105℃(需特别说明)。
    - 冲击和振动耐受性: 冲击:50g的加速度持续11毫秒;振动:20g的加速度,频率范围为5到2000Hz。
    - 湿度: 98%相对湿度无冷凝现象。
    - 分辨率: 1至80,000个周期/转(请参阅表A)。
    - 输入电压: 5至28 VDC。
    - 电流需求: 通常100mA + 输出负载,最大250mA。
    - 输出格式: 双通道正交输出,1/2周期索引门控负B通道。
    - 频率响应: 高达150kHz(最高5000 cpr分辨率),超过5000 cpr时可达300kHz。
    - 重量: 典型值18盎司。
    - 惯性矩: 0.019盎司-英寸^2。

    产品特点和优势


    HS35增量光学编码器的独特之处在于其高防护等级、灵活的安装方式以及双输出选项,提供了冗余信号或者两路独立控制器接口的功能。这种设计不仅提高了系统的可靠性,还增强了应用的灵活性和扩展性。此外,其宽泛的工作温度范围使其能在各种严苛环境下稳定运行。

    应用案例和使用建议


    HS35编码器广泛应用于各种需要高精度测量和反馈控制的应用中。例如,在工业机器人中,它可以用于精确的位置控制;在印刷机上,用于同步滚筒转动以提高印刷质量。在选择和使用时,用户应考虑环境条件和系统要求,选择合适的型号和配置,如轴直径、输出类型和连接器风格。

    兼容性和支持


    HS35编码器提供多种轴孔尺寸和不同的连接器选项(如M12、M16、M18),适用于不同类型的安装和接口要求。此外,用户可以从Sensata获得全面的技术支持和服务,包括安装指导、故障排除和备件供应。

    常见问题与解决方案


    1. 启动扭矩过大:若在高温和高速运行环境中使用,建议选择具有较低启动扭矩的织物密封圈版本(如BFS型号)。
    2. 分辨率不够高:对于超过5000 CPR的分辨率,可以咨询工厂了解更高级别的插值选项。
    3. 电气保护不足:确保使用具有过压保护和短路保护功能的输出类型,如线驱动器(Line Driver)或开放集电极(Open Collector)类型。

    总结和推荐


    HS35增量光学编码器凭借其坚固耐用的设计、广泛的适用性和优良的电气特性,成为众多高端应用的理想选择。无论是恶劣的工作环境还是严格的性能要求,HS35都能提供卓越的表现。因此,强烈推荐该产品给寻求高可靠性和精准度的应用开发者和工程师。

01070-936参数

参数
安装方式 底座安装
应用等级 商业级
零件状态 在售
包装方式 盒装

01070-936厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01070-936数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01070-936 01070-936数据手册

01070-936封装设计

查看详情并下载
Symbol
Footprint
3D Model
