01102-022

产品分类: 其他传感器
产品描述:
供应商型号: 01102-022
供应商: Master
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01102-022

01102-022概述

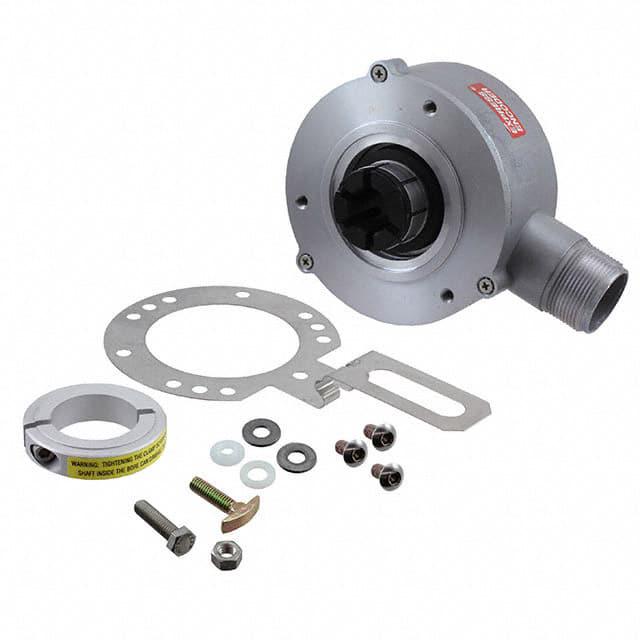

    HS35 增量式光学编码器技术手册

    产品简介


    HS35增量式光学编码器是Sensata公司设计的一款高性能、高耐用性的空心轴编码器。它结合了传统轴编码器坚固耐用的特点,具备双输出接口,能够满足多种应用场景的需求。HS35适用于电机反馈控制、印刷行业、机器人控制以及石油服务等多个领域。

    技术参数


    以下是HS35增量式光学编码器的技术参数概览:
    | 参数名称 | 具体数值 |

    | 轴孔直径 | 1.00", 0.875", 0.750", 0.625", 0.500"(均配有绝缘套) |
    | 许可偏转 | 0.005" T.I.R.(轴端0.75"处) |
    | 启动扭矩 | 通过轴版本(SS):7 in-oz (最大);盲轴版本(BS):4 in-oz (最大) |
    | 承载轴承材质 | 52100 SAE高碳钢 |
    | 轴材质 | 416不锈钢 |
    | 轴承外壳材质 | 压铸铝,表面防护处理 |
    | 外壳盖材质 | 压铸铝,表面防护处理 |
    | 轴承寿命 | 7.5 X 10^9次旋转(2500转/分钟时为50,000小时) |
    | 最大转速 | 6,000 RPM |
    | 惯性矩 | 0.019 oz-in-sec² |
    | 重量 | 18盎司(典型值) |

    产品特点和优势


    1. 双重输出接口:提供冗余编码信号,保证数据传输的可靠性。
    2. 高耐久性:采用52100 SAE高碳钢轴承和416不锈钢轴材料,确保长期稳定运行。
    3. 宽温度范围:可在-25°C至90°C的环境中使用,并提供-40°C至105°C的扩展温度选项。
    4. 高精度:轴孔直径范围广泛,允许最高精度的安装。
    5. 高可靠性:抗振动和冲击能力极强,能够在严苛环境下可靠运行。

    应用案例和使用建议


    应用案例
    HS35广泛应用于需要高精度、高可靠性的场合,例如:
    - 电机反馈系统:提高电机控制的精度。
    - 印刷行业:确保打印过程的精确度。
    - 机器人控制:提高机器人的运动控制精度。
    - 石油服务行业:确保设备在恶劣条件下的正常运行。
    使用建议
    - 在安装过程中,确保轴孔直径与轴直径匹配,以减少启动扭矩和摩擦力。
    - 针对高振动和高冲击环境,使用橡胶密封圈来保护设备免受外界影响。
    - 当需要高频率响应时,可以咨询工厂了解更高频率响应的可能性。

    兼容性和支持


    HS35增量式光学编码器的连接器类型多样,包括M12、M16、M18等标准型号。根据具体需求选择合适的连接器类型。Sensata公司提供了详细的技术支持和维护服务,如果需要定制化功能或特殊环境下的操作要求,可联系工厂进行咨询。

    常见问题与解决方案


    1. 问:启动扭矩过高如何解决?
    - 答:若启动扭矩较高,可以考虑使用绝缘套或低摩擦系数的密封圈,或者在特殊情况下使用毡密封圈。
    2. 问:频率响应达不到预期怎么办?
    - 答:若频率响应无法达到需求,可以咨询工厂,可能提供更高频率响应的产品。
    3. 问:如何正确使用互补输出?
    - 答:使用互补输出时,建议配合差分接收器,以提高抗干扰能力。若需更多信息,可联系工厂的应用专家进行讨论。

    总结和推荐


    HS35增量式光学编码器以其高精度、高可靠性以及广泛的适用性成为许多工业应用的理想选择。其双重输出接口提供了高度冗余,同时能够在恶劣环境中稳定工作。尽管价格相对较高,但考虑到其卓越的性能和长久的使用寿命,我们强烈推荐在需要高精度和高可靠性的场合使用HS35。

01102-022参数

参数
安装方式 底座安装
应用等级 商业级
零件状态 在售
包装方式 散装

01102-022厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01102-022数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01102-022 01102-022数据手册

01102-022封装设计

查看详情并下载
Symbol
Footprint
3D Model
