01059-009

产品分类: 其他传感器
产品描述:
供应商型号: Q-01059-009
供应商: 期货订购
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01059-009

01059-009概述

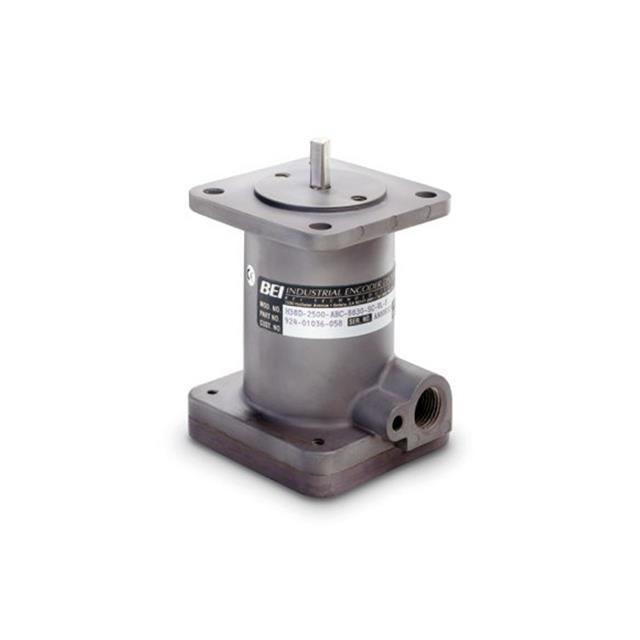

    H38 增量式光电编码器技术手册

    产品简介


    H38增量式光电编码器是H25系列编码器的防爆版本。它广泛应用于石油服务行业、溶剂精炼操作、喷漆应用以及爆炸性粉尘环境。H38编码器符合NEMA Class 4X和6(户外非危险位置)及Class 4X和13(室内非危险位置)标准,并通过UL认证。其外壳采用铸铝材料,表面经过硬阳极氧化处理和二铬酸盐密封处理,具备双轴承密封和标准轴封。

    技术参数


    - 尺寸与重量:直径3/8英寸,重约4磅。
    - 轴向负载:轴向40磅,径向20磅。
    - 运行精度:轴跳动0.0005 T.I.R。
    - 启动扭矩:25°C时为4.0 in-oz(最大值)。
    - 轴承等级:ABEC 7标准。
    - 转速:最高可达10,000 RPM。
    - 输出格式:两通道正交,半周期指数门控负B通道。
    - 分辨率:每圈1至72,000个脉冲(具体参见表2)。
    - 供电电压:5至28 VDC。
    - 电流需求:典型值100 mA(输出负载),最大值250 mA。
    - 频率响应:典型值100 kHz,更高频率响应可定制。
    - 环境适应性:温度范围为0°C至+70°C(存储范围为-50°C至+90°C);冲击测试为50g,振动测试为5至2000 Hz @ 20g。

    产品特点和优势


    H38编码器具有以下显著优势:
    - 防爆设计:适用于石油服务行业和爆炸性粉尘环境。
    - 高精度:轴跳动低至0.0005 T.I.R,确保高精度运行。
    - 长寿命:轴承寿命高达2×10^8转(1300小时,2500 RPM)。
    - 高可靠性:UL和MSHA认证,适用于严苛环境。
    - 多功能输出:提供多种电压和输出格式选择,适应不同应用需求。

    应用案例和使用建议


    H38编码器广泛应用于石油钻井平台、化工厂、喷漆车间等环境。在实际应用中,需要注意以下几点:
    - 安装注意事项:确保终端块紧密封闭,使用柔性联轴器以延长轴承寿命。
    - 电缆选择:推荐使用AWG 14至22的多股电缆,确保线缆耐温。
    - 防护措施:使用密封接头和密封电缆以防止污染物进入。

    兼容性和支持


    H38编码器支持多种电气选项,包括不同的电压和输出格式。Sensata公司提供全面的技术支持和售后服务,确保用户能够充分利用其功能。

    常见问题与解决方案


    - 问题1:编码器无法正常工作。
    - 解决方案:检查供电电压是否正确,确保连接牢固。
    - 问题2:输出信号不稳定。
    - 解决方案:检查接地情况,确保所有电路连接良好。
    - 问题3:轴承磨损过快。
    - 解决方案:确保使用柔性联轴器,并定期检查维护。

    总结和推荐


    H38增量式光电编码器是一款高性能、高可靠性的产品,适用于各种恶劣环境下的工业应用。其卓越的设计和多功能输出使其成为市场上同类产品的佼佼者。强烈推荐在需要高精度和高可靠性的应用场合使用H38编码器。

01059-009参数

参数
安装方式 底座安装,推入式
零件状态 在售
包装方式 盒装

01059-009厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。
