01036-557

产品分类: 其他传感器
产品描述:
供应商型号: N-01036-557
供应商: 云汉优选
标准整包数: 1

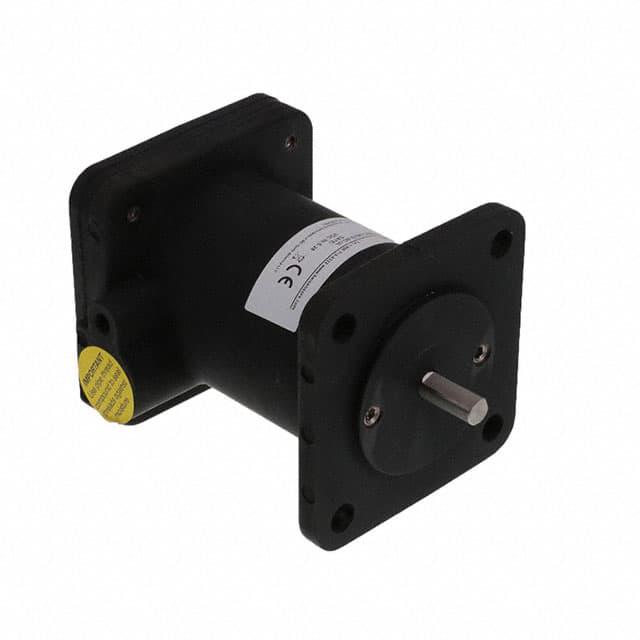

SENSATA TECHNOLOGIES 其他传感器 01036-557

01036-557概述

    H38 增量式光电编码器技术手册

    产品简介


    H38是一款防爆型增量式光电编码器,基于Sensata公司广受认可的H25系列编码器设计。该产品已通过UL认证,适用于NEMA Class 4X和6(室外非危险区域)及Class 4X和13(室内非危险区域)。H38具备单重和三重认证,可用于危险区域,并配备了标准轴封、双轴承密封及铸铝外壳,表面经过硬阳极氧化和二铬酸盐密封处理。H38适用于石油服务行业、溶剂精炼操作、喷漆应用及爆炸性粉尘环境。

    技术参数


    - 轴直径:3/8英寸(约9.5毫米)
    - 轴负载:轴向最大40磅,径向最大20磅(距离外壳1/4英寸处)
    - 轴跳动:0.0005英寸(最大)
    - 起始扭矩:25°C时最大4.0英寸-盎司
    - 轴承等级:ABEC 7标准
    - 轴材料:303不锈钢
    - 外壳材质:压铸铝,硬阳极氧化处理,二铬酸盐密封
    - 轴承寿命:额定负载下2×10^8转(1300小时,2500转/分钟),10%额定负载下1×10^10转(67000小时,2500转/分钟)
    - 最高转速:10000转/分钟(见频率响应,页2)
    - 转动惯量:4.1×10^-4盎司-英寸-秒²
    - 重量:典型值64盎司(约4磅)

    产品特点和优势


    - 防爆设计:适用于危险区域,如石油和化工环境。
    - 高可靠性:ABEC 7级轴承,确保长期稳定运行。
    - 多种输出格式:支持多种电压和电流输出格式,适应不同应用需求。
    - 环境适应性:宽温度范围(-50°C至+90°C),耐冲击和振动。
    - 防护等级:符合NEMA 4X & 6(IP66)标准,适用于户外和室内非危险区域。

    应用案例和使用建议


    H38编码器广泛应用于石油钻井平台、炼油厂、喷涂生产线等场合。在这些应用中,其防爆特性尤为关键。对于需要高精度和可靠性的应用场景,建议使用柔性耦合器连接编码器轴和驱动轴,以延长轴承寿命。

    兼容性和支持


    H38编码器支持多种电压输入(5V至28V),并提供线驱动和开路集电极两种输出模式。厂商提供了详尽的技术支持和售后服务,确保用户能够顺利安装和使用产品。此外,H38编码器还通过了UL、MSHA/CSA和CEN认证,满足国际标准要求。

    常见问题与解决方案


    - Q1: 如何正确安装H38编码器?
    - A1: 在安装前应确保所有电路断开,遵循说明书中的安装步骤。使用指定尺寸的柔性耦合器连接编码器轴和驱动轴,以提高系统稳定性。

    - Q2: 如何选择合适的电压输出模式?
    - A2: 根据具体应用需求选择合适的电压输出模式。一般推荐使用线驱动模式,因其具有更好的噪声抑制能力和更快的开关速度。

    总结和推荐


    H38增量式光电编码器以其卓越的防爆性能、高可靠性、宽温度范围和良好的环境适应性,在石油和化工行业中表现出色。其丰富的输出选项和广泛的应用范围使其成为工业自动化领域的理想选择。强烈推荐在需要高精度和安全性的环境中使用H38编码器。

01036-557参数

参数
安装方式 底座安装,推入式
零件状态 在售
包装方式 盒装

01036-557厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01036-557数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01036-557 01036-557数据手册

01036-557封装设计

查看详情并下载
Symbol
Footprint
3D Model
