01070-043

产品分类: 其他传感器
产品描述:
供应商型号: Q-01070-043
供应商: 期货订购
标准整包数: 1

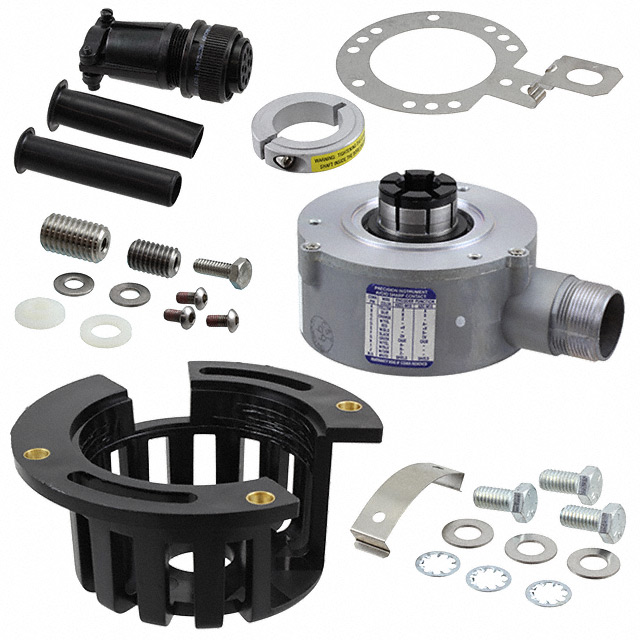

SENSATA TECHNOLOGIES 其他传感器 01070-043

01070-043概述


    产品简介


    HS35增量光电编码器是一款专为工业应用设计的高性能旋转位置传感器。该编码器结合了重型编码器的坚固耐用特性,采用了空心轴设计,适应直径达1英寸的轴。其独特之处在于双输出设计,不仅可提供冗余信号,还支持两种不同的分辨率,或者同时向两个独立控制器发送信号。HS35广泛应用于电机反馈、矢量控制、印刷行业、机器人控制、油田服务和网络工艺控制等领域。

    技术参数


    - 尺寸和安装:
    - 轴孔直径:1.00"、0.875"、0.750"、0.625"、0.500",并配有绝缘套。
    - 允许的最大偏心:0.005"TIR(总指示误差),距离轴端0.75"。
    - 空心轴版本:通轴(SS)最大启动扭矩为7 in-oz;盲轴(BS)最大启动扭矩为4 in-oz。

    - 材料:
    - 轴:416不锈钢。
    - 轴承外壳:压铸铝,带有保护涂层。
    - 盖子:压铸铝,带有保护涂层。

    - 性能指标:
    - 最大转速:6,000 RPM。
    - 重量:约18盎司。
    - 转动惯量:0.019 oz-in-sec²。

    - 电气特性:
    - 工作电压:5至28 VDC。
    - 典型电流消耗:100 mA(包括负载)。
    - 频率响应:最高150 kHz(分辨率高达5000脉冲/转),超过5000脉冲/转时可达300 kHz。
    - 输出格式:两通道正交,1/2周期索引门控负B通道。
    - 环境要求:
    - 工作温度范围:0°C至70°C,特殊订单可扩展至105°C。
    - 存储温度范围:-25°C至90°C。
    - 湿度:98%RH无冷凝。

    产品特点和优势


    HS35增量光电编码器具有多项独特功能和优势,使其在市场上具有显著的竞争优势。它采用双轴承和密封设计,适用于多种恶劣环境条件,如NEMA 4、13及IP65等级,确保在苛刻环境下稳定运行。此外,双输出选项提供冗余信号和多分辨率选择,增强了系统可靠性。其坚固的金属外壳和防护涂层能够承受高振动和冲击,延长使用寿命。

    应用案例和使用建议


    HS35增量光电编码器广泛应用于各种工业领域。例如,在电机反馈系统中,它可以实现精确的位置和速度控制。在印刷行业中,通过监控滚筒的旋转角度来确保印刷质量的一致性。在油田服务领域,它的抗高温高压特性使得其能够在极端环境下稳定工作。在使用HS35时,建议根据具体应用选择合适的分辨率,并确保供电电压符合要求以避免损坏。

    兼容性和支持


    HS35增量光电编码器提供了多种接口选项,包括M12、M16、M18等多种连接器。这些接口使得编码器可以轻松集成到现有的系统中。此外,制造商提供详细的技术支持文档和售后服务,帮助客户解决在使用过程中遇到的问题。如有需要,也可以联系Sensata工厂获取更多的定制化服务。

    常见问题与解决方案


    - 问题1:启动扭矩过大。
    - 解决方案:考虑更换为带绝缘套的小直径轴,或者检查是否有机械摩擦或安装不当。

    - 问题2:频率响应低于预期。
    - 解决方案:确认供电电压符合要求,检查连接线缆是否完好,必要时增加外部滤波器以减少干扰。
    - 问题3:无法达到预定的分辨率。
    - 解决方案:核对编码器型号是否支持所需的分辨率,或咨询厂家以确定是否需要特殊定制。

    总结和推荐


    HS35增量光电编码器以其强大的性能和广泛的适用性,在众多工业应用中表现出色。其坚固耐用的设计、多样化的安装选项和可靠的信号传输能力使其成为复杂环境下的理想选择。虽然价格相对较高,但考虑到其卓越的可靠性和长期使用成本效益,我们强烈推荐在需要高精度位置检测的应用场合中使用该产品。

01070-043参数

参数
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

01070-043厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01070-043数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01070-043 01070-043数据手册

01070-043封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1181.75 ¥ 9690.35
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9690.35
