01039-1472

产品分类: 其他传感器
产品描述:
供应商型号: 682-01039-1472
供应商: Mouser
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01039-1472

01039-1472概述

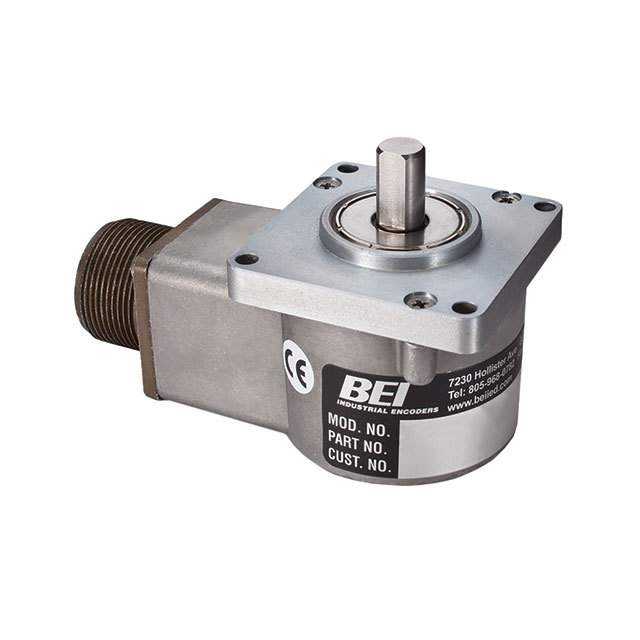

    H20增量式编码器产品介绍

    1. 产品简介


    H20增量式编码器是Sensata Technologies公司生产的一款极为坚固耐用的产品,旨在经济高效地满足最高可达4096周期/转的分辨率需求。此款紧凑型编码器具备抗震式盘片、重型轴承及电磁干扰屏蔽功能,符合NEMA 4和13标准要求。它提供实心轴、空心轴和通过轴三种版本,以及侧轴安装选择,便于直接安装到小型电机上。H20广泛应用于机械设备控制、过程控制、农业机械、纺织设备、机器人、食品加工和计量等领域。

    2. 技术参数


    - 直径范围: 1/4英寸至3/8英寸,以及多种公制型号。
    - 轴端平面: 0.75英寸长X 0.03英寸深。
    - 轴向负荷: 最大为40磅(轴向)和40磅(径向)。
    - 轴向跳动: 最大值为0.001英寸(总指示误差)。
    - 启动扭矩:
    - 无轴封时:1.0英寸-盎司;
    - 带轴封时:2.5英寸-盎司;
    - 通孔轴时:4.0英寸-盎司。
    - 轴承材质: 52100钢。
    - 轴材质: 303不锈钢。
    - 轴承座: 铝合金压铸,带铱涂层;不锈钢(特殊选项)。
    - 防护盖: 铝合金压铸,带保护涂层;不锈钢(特殊选项)。
    - 轴承寿命: 在额定负载下运行1.5 x 10^9转(约10,000小时,转速为2500转/分钟)。
    - 最大转速: 8,000转/分钟(频率响应参见下文)。
    - 转动惯量: 2.0 x 10^-4 英寸-盎司-秒²。
    - 重量: 约9盎司。

    3. 产品特点和优势


    - 坚固耐用:抗震式盘片和重型轴承确保其在恶劣环境下仍能稳定工作。
    - 宽泛的工作温度:可在-25°C至90°C范围内存储,且可在某些情况下扩展到-40°C至105°C的工作温度。
    - 高抗冲击能力:可承受50g的冲击。
    - 多功能输出格式:提供双通道正交输出,同时提供未索引和索引输出选项,满足不同应用需求。
    - 广泛的适用电压:支持5至28伏直流电源输入。
    - 良好的兼容性:与多种连接器(如M14、M16、M18)兼容,适用于多种工业设备。

    4. 应用案例和使用建议


    H20增量式编码器适合用于需要精确测量旋转角度的应用场合,例如:
    - 机器控制:H20编码器可用于监控和控制机械系统的旋转速度。
    - 工业自动化:纺织机械和食品加工设备中的旋转运动监测。
    - 农业机械:拖拉机和其他农业设备的精确控制。

    使用建议:
    - 确保编码器正确安装,避免震动和冲击影响其正常工作。
    - 在选择输出接口时,建议使用带有互补输出的选项,以提高抗噪声能力。
    - 注意环境温度限制,必要时选择扩展温度范围的型号。

    5. 兼容性和支持


    - 兼容性:H20编码器可与多种工业设备无缝集成,特别是那些支持M14、M16、M18连接器的设备。
    - 技术支持:Sensata提供全面的技术支持,包括定制化需求咨询和现场调试服务。

    6. 常见问题与解决方案


    - 问题1: 编码器出现异常输出。
    - 解决方法: 检查接线是否正确,确认供电电压是否符合要求。
    - 问题2: 输出信号不稳定。
    - 解决方法: 检查环境是否过热或存在电磁干扰,调整设备位置以避开干扰源。
    - 问题3: 轴承故障。
    - 解决方法: 定期检查并更换磨损严重的部件,确保使用环境中没有过度的震动或冲击。

    7. 总结和推荐


    综上所述,H20增量式编码器以其卓越的耐用性和可靠性,在各种工业应用中表现出色。特别是在需要精确旋转测量的应用中,H20编码器具有显著的优势。考虑到其广泛的应用范围和支持特性,我们强烈推荐该产品给寻求高性能编码器的客户。

01039-1472参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

01039-1472厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01039-1472数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01039-1472 01039-1472数据手册

01039-1472封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 642.1572 ¥ 5426.2283
5+ $ 611.835 ¥ 5170.0058
10+ $ 589.4595 ¥ 4980.9328
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5426.22
