01059-034

产品分类: 其他传感器
产品描述:
供应商型号: Q-01059-034
供应商: 期货订购
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01059-034

01059-034概述

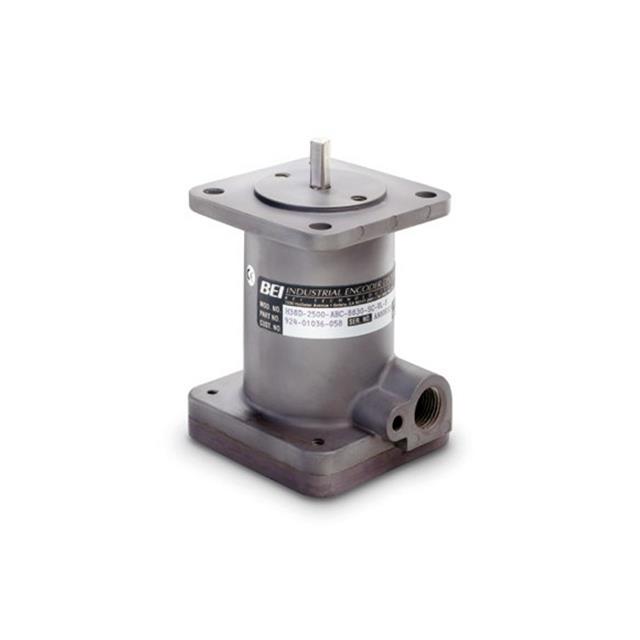

    H38 绝对式防爆编码器技术手册

    产品简介


    H38 绝对式防爆编码器是 Sensata Technologies, Inc. 的一款高性能产品,专为严苛环境设计。它是一款防爆版本的 H25 编码器系列,拥有卓越的性能和可靠性。该编码器广泛应用于石油服务行业、溶剂精炼操作、喷漆作业及爆炸性粉尘环境,特别适用于需要快速恢复位置信息的应用场景。

    技术参数


    | 参数 | 值 |

    | 计数脉冲数量 | 4096 或 8192 |
    | 计数转换精度 | ±1/2 位最大 |
    | 供电电压 | 5–28 VDC |
    | 工作电流 | 120 mA 典型 |
    | 输出格式 | 并行:格雷码、自然二进制、BCD;串行:SSI;模拟:4–20 mA,0–10V |
    | 频率响应 | 100 kHz(12位 1200 RPM,13位 600 RPM)|
    | 轴直径 | 3/8 英寸标准 |
    | 轴向负载 | 最大 40 磅,径向负载最大 20 磅(距离外壳1/4英寸处)|
    | 转子偏摆 | 0.0005 T.I.R |
    | 起动扭矩 | 4.0 in-oz (最大) |
    | 承载轴承等级 | ABEC 7 标准 |
    | 轴材料 | 303 不锈钢 |
    | 外壳材质 | 铝合金铸件,硬质阳极化处理,六价铬密封 |
    | 轴承寿命 | 2 X 10^8 revs (1300小时,2500RPM)|
    | 最高转速 | 10,000 RPM (参见频率响应) |
    | 惯性矩 | 4.1 X 10^-4 oz-in-sec² |
    | 重量 | 64 盎司(约4磅) |
    | 环境防护等级 | NEMA 4 X & 6(IP66),户外非危险区域;NEMA 4 X & 13(IP66),室内非危险区域 |
    | 温度范围 | 标准操作:0°C 至 +70°C;储存:-50°C 至 +90°C;扩展测试:UL -40°C 至 +80°C;CEN -50°C 至 +90°C |
    | 冲击耐力 | 50 g(11毫秒) |
    | 振动耐力 | 5 到 2000 Hz @ 20 g |
    | 湿度耐力 | 100% 相对湿度 |

    产品特点和优势


    1. 多重认证:H38 绝对式防爆编码器获得 NEMA Class 4X 和 6(室外非危险区域)、NEMA Class 4X 和 13(室内非危险区域)的认证,确保在不同环境下的安全可靠使用。
    2. 多样化输出:可提供并行(格雷码、自然二进制、BCD)和串行(SSI)输出,灵活适应各种应用需求。
    3. 高频率响应:支持最高 100 kHz 的频率响应,适用于高速旋转场合。
    4. 坚固耐用:采用铝合金铸件,配备标准密封和轴承,确保在恶劣环境下的长寿命。
    5. 精确计数:±1/2 位最大计数转换精度,确保精准的位置信息获取。

    应用案例和使用建议


    H38 绝对式防爆编码器广泛应用于石油服务行业、溶剂精炼操作、喷漆作业及爆炸性粉尘环境中。根据手册中的示例,H38 在以下场景中有出色表现:
    1. 石油服务行业:监测油井位置信息,防止钻井偏离预定路径。
    2. 溶剂精炼操作:监控设备运行状态,确保生产安全。
    3. 喷漆作业:精准控制喷头位置,提高喷涂精度。
    4. 爆炸性粉尘环境:用于监测设备位置,避免安全隐患。
    使用建议:
    - 确保在使用前紧固所有端子盖,避免触电风险。
    - 使用柔性联轴器连接编码器轴和驱动轴,以延长轴承寿命。
    - 使用符合标准的电缆和导体,如 AWG 14-22 跨接线,确保信号传输质量。

    兼容性和支持


    H38 编码器支持多种电气接口,包括并行、串行和模拟输出。手册详细列出了各类输出格式及其终端类型,便于集成到现有系统中。此外,厂商提供了全面的技术支持和售后服务,包括认证和安全标准咨询,确保客户在使用过程中得到充分支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 编码器无法正常工作 | 检查电源和控制器连接,确保接地良好,检查电源电压是否在规定范围内。 |
    | 输出信号不稳定 | 检查电缆长度和电缆质量,使用高质量屏蔽电缆,并保持电缆短而直。 |
    | 轴承过早磨损 | 使用柔性联轴器连接编码器轴和驱动轴,减少轴向应力。 |
    | 位置信息不准确 | 检查安装角度和环境温度,确保在指定范围内操作。 |

    总结和推荐


    H38 绝对式防爆编码器凭借其卓越的性能、多样化的输出选项和严格的环境适应能力,在多个工业领域具有显著的优势。其多重认证和广泛的应用场景使其成为石油、化工、喷涂等领域不可或缺的关键组件。因此,强烈推荐在上述应用领域选用此款编码器,以满足苛刻的环境和性能要求。

01059-034参数

参数
安装方式 底座安装,推入式
零件状态 在售
包装方式 盒装

01059-034厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01059-034数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01059-034 01059-034数据手册

01059-034封装设计

查看详情并下载
Symbol
Footprint
3D Model
