01070-925

产品分类: 其他传感器
产品描述:
供应商型号: 01070-925
供应商: Master
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01070-925

01070-925概述

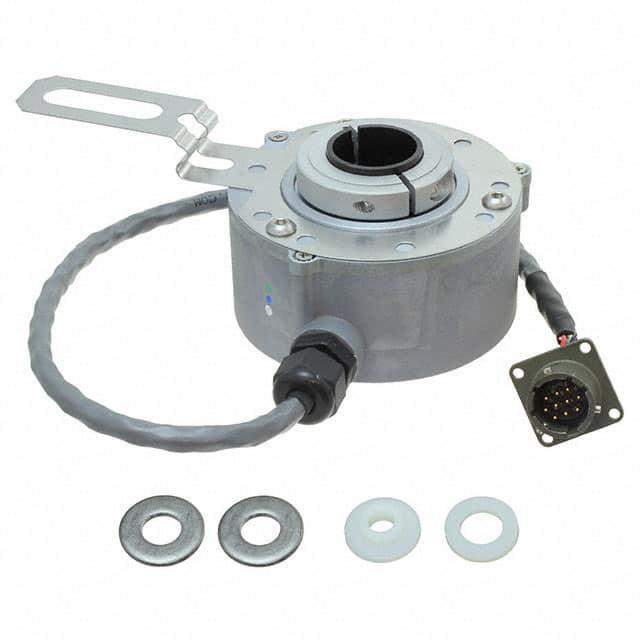

    HS35 双输出编码器技术手册

    1. 产品简介


    HS35 双输出编码器是由Sensata Technologies公司设计的一种增量式光学编码器。它结合了传统轴式编码器的坚固耐用特点与空心轴设计的优点。HS35可应用于多种场合,如电机反馈、向量控制、印刷行业、机器人控制、石油服务行业及网络工艺控制。

    2. 技术参数


    以下是HS35的主要技术参数:
    - 直径:1.00"、0.875"、0.750"、0.625"、0.500"
    - 允许误配:与之配合的轴在距离轴端0.75英寸的位置,偏差0.005" TIR(总指示误差)
    - 轴运行公差:最大0.001 TIR
    - 启动扭矩:通过轴版本(SS)= 7 in-oz(最大);盲轴版本(BS)= 4 in-oz(最大)
    - 轴承材质:SAE高碳钢
    - 轴材料:416不锈钢
    - 轴承座材质:压铸铝,具有保护涂层
    - 外壳防护等级:NEMA 4 & 13 (IP65)
    - 操作温度范围:0°C 至 70°C;存储温度范围:-25°C至90°C
    - 冲击:承受50g冲击,持续11毫秒
    - 振动:在5至2000Hz频率范围内承受20g加速度
    - 湿度:98%相对湿度无凝结
    - 分辨率:1到80,000 CPT(见表A)
    - 供电电压:5至28 VDC
    - 电流需求:100mA(典型值),最大250mA
    - 频率响应:最高可达150kHz(最高5000 CPT分辨率)

    3. 产品特点和优势


    HS35双输出编码器具备以下显著优势:
    - 双重输出:提供冗余编码信号、双重分辨率或同时为两个独立控制器提供信号。
    - 高强度结构:采用金属外壳、密封连接器或电缆接头,满足NEMA 4、13和IP65防护等级标准。
    - 宽泛的安装选项:可通过绝缘套筒适应不同直径的轴。
    - 高可靠性:轴承寿命高达7.5 × 10^9转(约50,000小时,以2500RPM的速度运行)。

    4. 应用案例和使用建议


    HS35广泛应用于多种工业领域,例如:
    - 电机反馈与向量控制:适用于需要高精度反馈的应用场合。
    - 印刷行业:提高设备精度和稳定性。
    - 机器人控制:实现更精确的运动控制。
    - 石油服务行业:在苛刻环境下依然保持稳定表现。
    - 网络工艺控制:确保生产过程的高效运行。
    对于使用建议,可以考虑以下几点:
    - 在选择编码器时,要根据具体的应用需求选择合适的分辨率。
    - 确保环境条件符合编码器的工作范围,特别是在极端温度条件下。

    5. 兼容性和支持


    HS35可搭配多种不同的连接器型号(如M12、M16、M18等),且兼容标准电气接口。Sensata Technologies提供了详尽的技术支持,包括特殊订单处理、扩展温度范围和定制化服务。

    6. 常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    - Q: 启动扭矩过大。A: 可选择带有绝缘套筒的小直径轴。
    - Q: 频率响应不足。A: 请咨询工厂了解是否有更高频率响应的产品选项。
    - Q: 输出短路。A: 检查电源保护是否正常工作。

    7. 总结和推荐


    HS35双输出编码器以其坚固耐用的设计和广泛的适用性在市场上具有很强的竞争力。无论是工业制造还是精密仪器,它都能提供可靠的性能。强烈推荐此款产品用于要求高精度和可靠性的应用场景。
    这份手册详细介绍了HS35双输出编码器的各项关键指标和使用指南,有助于用户更好地理解其特性和应用方法。

01070-925参数

参数
安装方式 底座安装
应用等级 商业级
零件状态 在售
包装方式 盒装

01070-925厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01070-925数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01070-925 01070-925数据手册

01070-925封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1080.7948 ¥ 8850.6333
3+ $ 1059.5893 ¥ 8676.9814
5+ $ 1059.5893 ¥ 8676.9814
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8850.63
