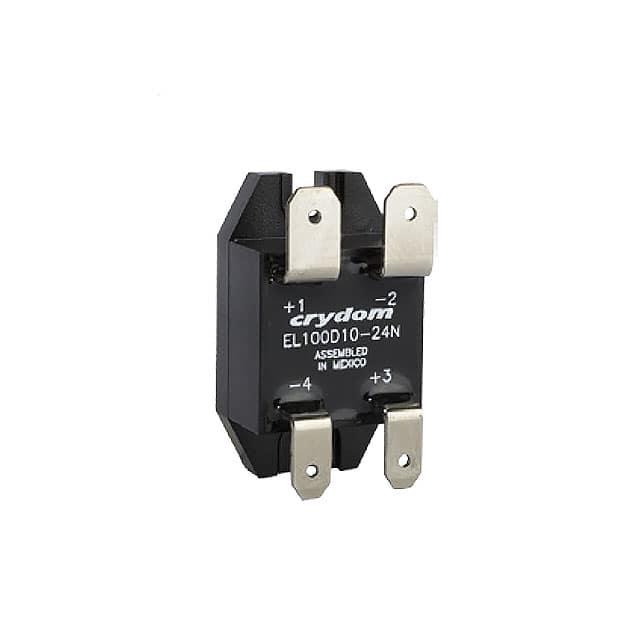

EL100D10-24N

产品分类: 固态继电器
产品描述: DC 10mΩ 3V~100V 10A 21V~27V(DC) 底座安装
供应商型号: CC2444-ND
供应商: Digi-Key
标准整包数: 1
SENSATA TECHNOLOGIES 固态继电器 EL100D10-24N

EL100D10-24N概述


    产品简介


    本文将详细介绍一款由Crydom公司生产的固态继电器(SSR)——EL系列直流输出面板安装型固态继电器。这种继电器采用MOSFET输出方式,适用于多种工业控制系统。它具有高可靠性、快速响应和低功耗等优点,广泛应用于自动化设备、仪器仪表等领域。

    技术参数


    输出规格
    - 额定负载电流: 5A/10A @ 3-100VDC
    - 最大断态漏电流: 100μADC @ 额定电压
    - 最大负载电流: 80ADC
    输入规格
    - 控制电压范围: 4-8 VDC, 10-14 VDC, 21-27 VDC
    - 最小导通电压: 4 VDC, 10 VDC, 21 VDC
    - 关断电压: 1 VDC
    - 输入阻抗: 300Ω, 940Ω, 2kΩ
    - 最大输入电流: 27mA, 15.5mA, 14mA
    工作环境
    - 介电强度: 输入至输出 2500Vrms, 输出至基座板 2500Vrms
    - 环境温度范围: 操作 -30℃ 至 80℃, 存储 -30℃ 至 125℃
    - 湿度: IEC60068-2-78 93% 非凝露

    产品特点和优势


    这款EL系列直流输出面板安装型固态继电器具备多项独特的功能和优势:
    - 高可靠性: 经过UL、TUV、CE认证并符合RoHS标准。
    - 灵活的控制输入: 提供5VDC、12VDC和24VDC的控制电压选项。
    - 快速响应: MOSFET输出确保了快速导通和关断。
    - 集成散热设计: 内置热垫,便于散热管理。
    - 热降额曲线: 提供详细的热降额信息,帮助用户优化应用。

    应用案例和使用建议


    应用案例
    EL系列固态继电器适用于多种工业场景,例如自动化生产线、机床控制、仪器仪表等。通过提供可靠的开关控制,EL系列能够有效提高系统的稳定性和安全性。
    使用建议
    1. 安装前准备: 确保热垫已预装,以便与散热器紧密接触。
    2. 选择合适的散热器: 参考热降额曲线选择合适的散热器,以确保长期可靠运行。
    3. 接线规范: 按照正确的引脚定义连接负载和控制电路,避免接线错误导致的安全隐患。

    兼容性和支持


    EL系列固态继电器具有广泛的兼容性,可与其他标准的直流电源和控制系统轻松集成。此外,Crydom公司提供了详尽的技术支持文档和客户服务,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题: 设备在高环境温度下工作不稳定。
    - 解决方案: 检查散热器的选择是否合理,并确保散热器垂直安装以促进自然对流。
    2. 问题: 控制电压低于最小导通电压时设备无法正常工作。
    - 解决方案: 检查电源电压是否满足最小导通电压的要求,并检查接线是否正确。
    3. 问题: 设备在无负载状态下出现异常。
    - 解决方案: 确认负载电流是否达到最小负载电流的要求,同时检查控制信号是否正常。

    总结和推荐


    综上所述,EL系列直流输出面板安装型固态继电器凭借其高可靠性、灵活性和便捷性,成为众多工业应用的理想选择。对于需要高效、可靠开关控制的应用场合,我们强烈推荐使用这款产品。结合详尽的技术支持和售后服务,Crydom公司的EL系列固态继电器将成为您的理想选择。

EL100D10-24N参数

参数
负载电压 3V~100V
输入电压 21V~27V(DC)
控制电压 -
开关功能 -
最大导通电阻 10mΩ
负载电流额定值 10A
输出类型 DC
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

EL100D10-24N厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

EL100D10-24N数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES EL100D10-24N EL100D10-24N数据手册

EL100D10-24N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.6608 ¥ 461.2889
10+ $ 53.0088 ¥ 439.3104
50+ $ 50.5962 ¥ 419.3161
100+ $ 49.1088 ¥ 406.9892
库存: 43
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 461.28
