84140010

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 25A 17V~32V(DC) 底座安装
供应商型号: 874-84140010
供应商: Mouser
标准整包数: 1
SENSATA TECHNOLOGIES 固态继电器 84140010

84140010概述


    产品简介

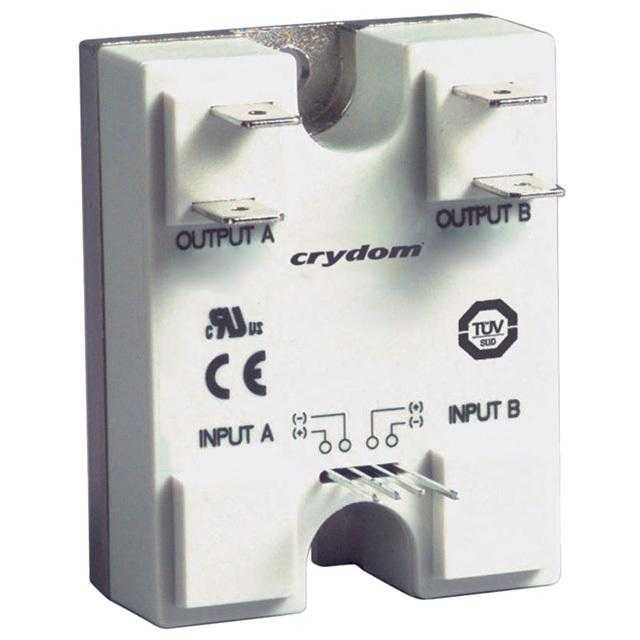

    本文将为您详细介绍一种用于工业自动化领域的固态继电器——型号为84140的面板安装式固态继电器。这款继电器广泛应用于需要精确控制电压和电流的各种场合,例如工业自动化控制系统、机床、包装机械以及电动机驱动等领域。

    技术参数


    输入规格(1)
    - 控制电压范围:4-15 VDC 和 17-32 VDC
    - 最小导通电压:4 VDC
    - 必须关断电压:1 VDC
    - 最小输入电流(导通状态):7.5 mA
    - 最大输入电流:34 mA
    - 额定输入阻抗:500Ω
    - 最大导通时间(半周期):1.5 ms
    - 最大关断时间(半周期):1500 ms
    输出规格(1)
    - 280 VAC:最大负载电流 25 A / 40 A,瞬时通断
    - 660 VAC:最大负载电流 25 A / 40 A,瞬时通断
    - 最大断态泄漏电流:0.1 mArms(280 VAC),0.25 mArms(660 VAC)
    - 最大连续工作电压:280 VAC(零电压导通)/ 660 VAC(零电压导通)
    - 4000 VAC光隔离
    一般规格(1)
    - 工作温度范围:-40 至 80°C
    - 储存温度范围:-40 至 100°C
    - 额定输出电流:25 A / 40 A
    - 额定输入电压:24-280 VAC(零电压导通)/ 48-660 VAC(零电压导通)
    - 最大热阻:0.7°C/W(25 A),0.5°C/W(40 A)
    - 机构认证:UL/cUL 认证,CE 标识,EN 62314:2006

    产品特点和优势


    1. 双重GN系列设计:具备25 A 和 40 A 的电流额定值,支持24-280 VAC 和 48-660 VAC 的输出电压。
    2. 双SCR输出:确保在负载上的双向可控性,提高电路稳定性。
    3. 高隔离度:具备4000 VAC 光隔离,减少干扰并保证安全。
    4. 快速响应:支持零电压和瞬时导通方式,适用于多种复杂工况。
    5. 环境适应性强:能在广泛的温度范围内稳定工作,适用于各种恶劣环境。
    6. 认证齐全:通过多项国际认证,包括UL/cUL,CE等,确保产品的可靠性。

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统:控制生产线上的电机、泵、阀门等设备。
    - 包装机械:配合自动化的输送线和机械臂进行精准控制。
    - 机床设备:用于机床的进给系统,实现对机床的精确控制。
    使用建议
    - 正确接线:参照手册中的接线图进行接线,确保正负极连接正确。
    - 温度管理:考虑到设备的温升,使用适当的散热装置,避免过热导致的损坏。
    - 注意安全:操作前确保切断所有电源,并在接线和更换盖子后方可开机。

    兼容性和支持


    - 兼容性:该继电器与标准1/4”快速连接端子兼容,也可通过锁定连接器(280 VAC)连接。
    - 支持和维护:如果您有任何技术疑问或需要帮助,请联系Crydom的技术支持部门获取帮助。

    常见问题与解决方案


    - 问题1:继电器无法导通?
    - 解决方案:检查输入电压是否在指定范围内,确保接线无误,且负载符合继电器的电流要求。
    - 问题2:发热异常?
    - 解决方案:检查是否超过最大连续工作电流,确保散热条件良好,必要时可加装散热片或风扇。
    - 问题3:继电器频繁跳闸?
    - 解决方案:排查是否有干扰源或负载过载,同时检查输出电压是否正常。

    总结和推荐


    总的来说,84140型号的面板安装式固态继电器凭借其高可靠性、宽工作范围以及卓越的安全性能,在众多工业应用中表现优异。我们强烈推荐此款继电器,特别是在需要高精度和安全性的场合下使用。

84140010参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 24V~280V
输入电压 17V~32V(DC)
控制电压 -
安装方式 底座安装
零件状态 在售

84140010厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

84140010数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES 84140010 84140010数据手册

84140010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 124.3944 ¥ 1051.1327
10+ $ 118.4652 ¥ 1001.0309
50+ $ 112.266 ¥ 948.6477
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1051.13
