CKRD4830

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, CKR48系列, DIN 导轨, 最大负载电流30A有效值, 最大负载电压530 V 交流
供应商型号: U-CKRD4830
供应商: 云汉优选
标准整包数: 1

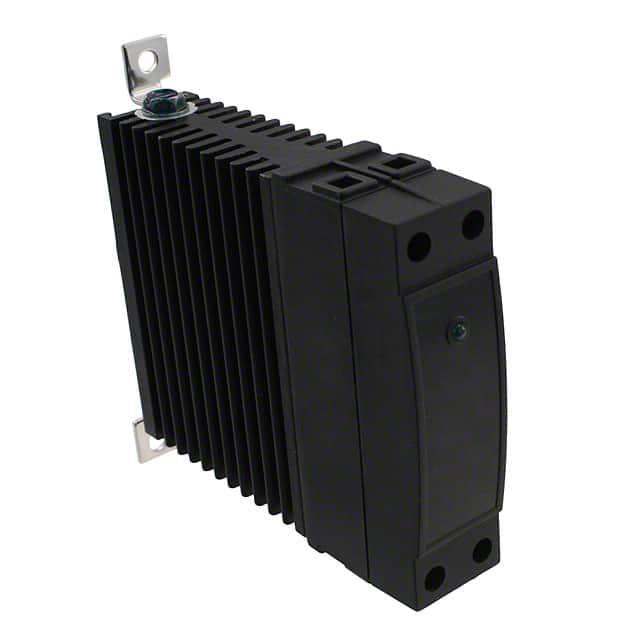

SENSATA TECHNOLOGIES 固态继电器 CKRD4830

CKRD4830概述

    CKR48 系列电子元器件技术手册

    产品简介


    CKR48 系列是一款由 Sensata Technologies, Inc. 生产的高可靠性电子元器件,广泛应用于工业控制领域。该系列提供多种型号以满足不同电流需求(10A至30A),并且能够在广泛的电压范围内正常工作(48-530 VAC)。CKR48系列支持直流(4-32 VDC)和交流(110-280 VAC 和 90-140 VAC)控制,且拥有即时(瞬时)或零电压开关选项,适用于不同类型的负载,如电阻性负载和电感性负载。

    技术参数


    - 额定电流范围:10A 至 30A
    - 额定电压范围:48-530 VAC
    - 过压保护:最高瞬态过电压为 1200V
    - 最大漏电流:10 mArms
    - 最大关断 dv/dt:2 V/μsec(10A),500 V/μsec(20A,30A)
    - 最大负载电流:10A、20A、30A
    - 最小负载电流:0.15 Arms
    - 浪涌电流:120A(10A),250A(20A),1200A(30A)
    - 通态电压降:1.6V
    - I² t 值:60 A² sec(10A),260 A² sec(20A),6000 A² sec(30A)
    - 最小功率因数:0.5
    - 工作温度范围:-40°C 至 80°C
    - 储存温度范围:-40°C 至 125°C

    产品特点和优势


    CKR48 系列具有以下显著特点:
    - 紧凑设计:采用22.5mm宽度的紧凑型封装,适合安装于DIN导轨上。
    - SCR输出:专门设计用于重工业负载的可控硅整流器(SCR)输出。
    - 状态指示:LED输入状态指示灯,方便实时监控。
    - 宽电压范围:可支持多种控制电压(直流和交流)。
    - 零电压或瞬时开关:可根据负载类型选择合适的开关模式。

    应用案例和使用建议


    CKR48 系列广泛应用于工业自动化控制系统、电源管理系统和电动机控制系统。例如,在一个电动机控制系统中,可以通过选择适当的开关模式来控制电动机启动过程,从而减少启动冲击和电流尖峰。使用建议包括:
    - 选择适当的开关模式:根据负载类型选择零电压或瞬时开关模式。
    - 注意散热设计:由于设备在运行过程中会产生热量,建议进行有效的散热设计以保证稳定运行。
    - 遵循安装指南:严格按照安装指南进行接线和固定,确保安全可靠的操作。

    兼容性和支持


    CKR48 系列可以与大多数标准DIN导轨安装系统兼容。Sensata Technologies, Inc. 提供全面的技术支持和服务,包括在线文档、技术支持热线和全球销售网络。如果需要进一步的帮助或咨询,可以通过官方联系方式获取支持。

    常见问题与解决方案


    - Q:设备过热如何处理?
    A:检查散热设计是否合理,必要时增加散热片或风扇。
    - Q:接线错误导致设备无法正常工作怎么办?
    A:仔细核对接线图,确保每个连接都正确无误。
    - Q:设备出现短路报警怎么办?
    A:检查负载是否超出额定值,必要时更换更合适的负载。

    总结和推荐


    CKR48 系列以其紧凑的设计、宽电压范围和支持多种控制模式的特点,成为工业控制领域的理想选择。它具备出色的性能和可靠性,尤其适合要求高可靠性的工业应用场景。综上所述,强烈推荐该系列产品用于工业自动化和电力控制领域。
    如有更多问题或需要详细的技术资料,可访问 Sensata 官方网站获取更多信息。

CKRD4830参数

参数
最大导通电阻 -
负载电流额定值 30A
输出类型 AC,过零
负载电压 48V~530V
输入电压 4V~32V(DC)
控制电压 4V~32V(DC)
开关功能 -
长*宽*高 81.9mm*22.5mm*99mm
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装
