HS251-D2450

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 28A 3V~32V(DC) 底座安装,螺纹安装
供应商型号: N-HS251-D2450
供应商: 云汉优选
标准整包数: 1

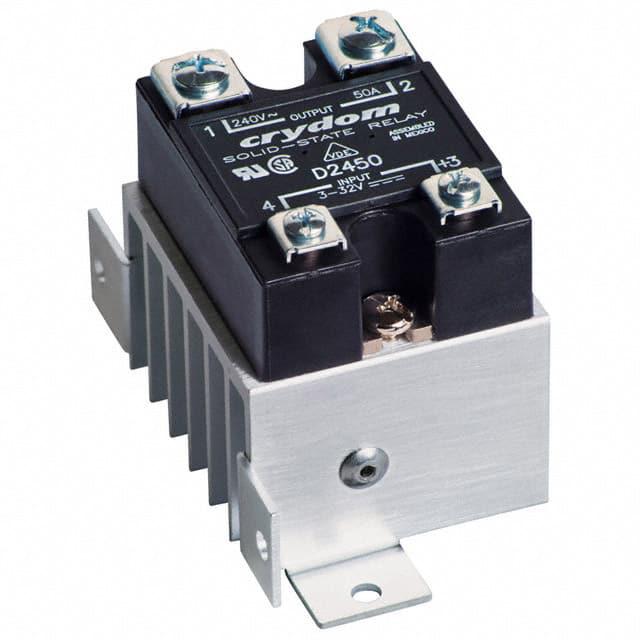

SENSATA TECHNOLOGIES 固态继电器 HS251-D2450

HS251-D2450概述

    HS251 Series Assemblies:高压固态继电器的技术手册

    一、产品简介


    HS251系列固态继电器是一款专为工业应用设计的高电流控制模块,适用于AC输出28安培的情况。此继电器主要应用于温度范围为40°C下,可以控制输入电压范围为3至32VDC。继电器通过面板安装,满足各种工业环境中紧凑空间的应用需求。同时,该系列产品已通过UL、CSA、VDE和CE认证,保证了其在安全性上的可靠性。

    二、技术参数


    - 电气特性:
    - 输出电流:28安培(AC)@40°C
    - 控制电压范围:3-32VDC
    - 输入电压范围:24-280Vrms(HS251-D2450);48-660Vrms(HS251-HD6050)
    - 最大断态泄漏电流:1.0mA rms
    - 最小关断状态dv/dt:500V/us
    - 最大冲击电流:625Apk(HS251-D2450),1200Apk(HS251-HD6050)
    - 机械特性:
    - 工作温度范围:-40到80°C
    - 存储温度范围:-40到125°C
    - 推荐安装螺丝扭矩范围:6-32螺丝-13-15/1.5-1.7,8-32螺丝-18-20/2-2.2
    - 外形尺寸:直径0.19英寸
    - 重量:约0.38磅(175克)
    - 认证信息:
    - 通过UL、CSA、VDE、CE认证
    - 符合IEC 62314标准

    三、产品特点和优势


    HS251系列固态继电器的特点在于其强大的电流控制能力和宽泛的工作电压范围。在40°C时能够承受高达28安培的输出电流,非常适合需要高负载的应用场合。此外,其通过UL、CSA、VDE和CE认证,确保了其安全可靠的操作环境。独特的环氧树脂自由设计使其更加耐高温,减少外部因素对继电器内部组件的影响。

    四、应用案例和使用建议


    该继电器广泛应用于需要高电流控制的工业环境中,如工业自动化生产线、机床、电梯控制等。考虑到安全操作,建议在操作前确保所有连接都已正确安装,并且设备已经完全冷却下来。此外,在设备运行期间,避免液体或其他异物进入设备内部,以免引起短路或其他故障。

    五、兼容性和支持


    HS251系列继电器具有广泛的兼容性,可用于多种工业控制系统中。生产厂家提供详细的技术支持和维修服务,以确保客户能够获得最佳的使用体验。同时,建议在安装过程中遵循说明书中的指导,确保安装的正确性和稳定性。

    六、常见问题与解决方案


    - 问题1:设备启动困难。
    - 解决方案:检查输入电压是否在规定的范围内,确认接线是否正确无误。
    - 问题2:设备过热。
    - 解决方案:确保良好的通风条件,避免设备长时间在高温环境下工作。如有必要,增加散热措施。
    - 问题3:输出电流不稳定。
    - 解决方案:检查负载情况,确保负载没有超出设备的最大承受范围。

    七、总结和推荐


    综上所述,HS251系列固态继电器凭借其出色的性能和可靠性,适合用于需要高电流控制的工业环境。其宽广的工作电压范围、紧凑的设计以及UL、CSA、VDE和CE认证保证了其在各类工业场景中的出色表现。强烈推荐给正在寻找高效、可靠解决方案的专业人士和企业使用。

HS251-D2450参数

参数
负载电压 24V~280V
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 28A
输出类型 AC,过零
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

HS251-D2450厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HS251-D2450数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HS251-D2450 HS251-D2450数据手册

HS251-D2450封装设计

查看详情并下载
Symbol
Footprint
3D Model
