ED24D3

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, DIN 导轨, 最大负载电流3 A, 最大负载电压280 V rms
供应商型号: 1895445
供应商: 海外现货
标准整包数: 1

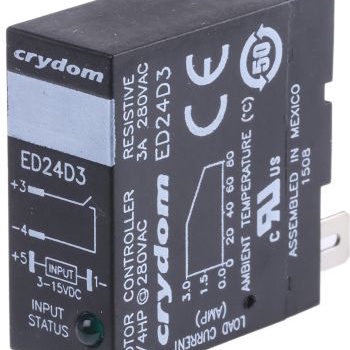

SENSATA TECHNOLOGIES 固态继电器 ED24D3

ED24D3概述

    ED系列交流输出固态继电器技术手册

    1. 产品简介


    ED系列交流输出固态继电器是一款采用行业标准EMR插件封装的交流输出固态继电器,适合在多种工业和自动化环境中使用。这款继电器具有1A、3A和5A的电流额定值,适用于负载电压范围为24至280VAC的应用场景。它还具备LED输入状态指示灯,支持AC和DC控制方式,具有UL认证、IEC认证及RoHS合规性,确保安全可靠。

    2. 技术参数


    - 电流额定值:1A、3A、5A
    - 负载电压范围:24-280VAC
    - 瞬态过电压:600Vpk
    - 最大电阻负载电流(FLA):1.5 Arms(1A),3 Arms(3A),5 Arms(5A)
    - 最小负载电流:0.15 Arms
    - 最大断开状态泄漏电流:0.1 mArms
    - 最小断开状态dv/dt:500 V/µsec
    - 最大导通状态电压降:1.1 Vpk
    - 最大浪涌电流(50/60 Hz,1周期):38/40 Apk(1A),240/250 Apk(3A),600/625 Apk(5A)
    - 最大fusing I²t(50/60 Hz,1/2周期):7/6 A² sec(1A),285/260 A² sec(3A),1780/1620 A² sec(5A)

    3. 产品特点和优势


    - 兼容性强:支持多种控制电压,包括3-15 VDC、18.5-32 VDC、48-72 VDC、18-36 VAC、90-140 VAC。
    - 高可靠性:满足UL 508和IEC 62314标准,通过C300级认证。
    - 多功能控制:支持零电压开关和随机开启模式,可根据需要选择合适的切换模式。
    - 环境适应性好:工作温度范围为-30°C至80°C,存储温度范围为-40°C至125°C。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于工业自动化、建筑自动化、机械设备控制等领域。例如,可以用于电机控制、照明系统、加热系统和各种过程控制。
    - 使用建议:在安装过程中,请确保所有电源已断开,并在接线完成后进行检查,以确保安全可靠。根据实际应用场景选择合适的控制电压,合理布置散热设计以防止过热。

    5. 兼容性和支持


    - 兼容性:可直接安装于标准DIN轨道和PCB插座上,提供额外的兼容配件,如DRSED和PCBSED。
    - 厂商支持:提供详细的安装指南和技术支持,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的控制电压?
    - 解决方案:根据负载电压和电流需求选择合适的控制电压,通常需要参考具体的技术参数表格。

    - 问题2:如何避免设备过热?
    - 解决方案:确保设备周围有足够的通风空间,遵循热降额曲线选择适当的电流等级,并根据实际环境温度进行调整。

    7. 总结和推荐


    ED系列交流输出固态继电器凭借其广泛的电流范围、优良的电气特性、良好的环境适应性和丰富的功能选项,在工业和自动化领域具有显著的优势。其高可靠性、易于集成的特点使其成为众多应用的理想选择。我们强烈推荐使用这一产品,特别是对于需要精确控制和高效能的应用场景。不过,请务必严格遵守安全指南,确保设备的正常运行和安全性。

ED24D3参数

参数
输入电压 3V~15V(DC)
控制电压 3V~15V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 3A
输出类型 AC,过零
负载电压 24V~280V
长*宽*高 29mm*12.7mm*37.4mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

ED24D3厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。
