首页  >  产品百科  >  HDC100D120

HDC100D120

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, HDC系列, 面板安装, 最大负载电流120 A, 最大负载电压72 V 直流
供应商型号: SCE-HDC100D120
供应商: 海外现货
标准整包数: 1

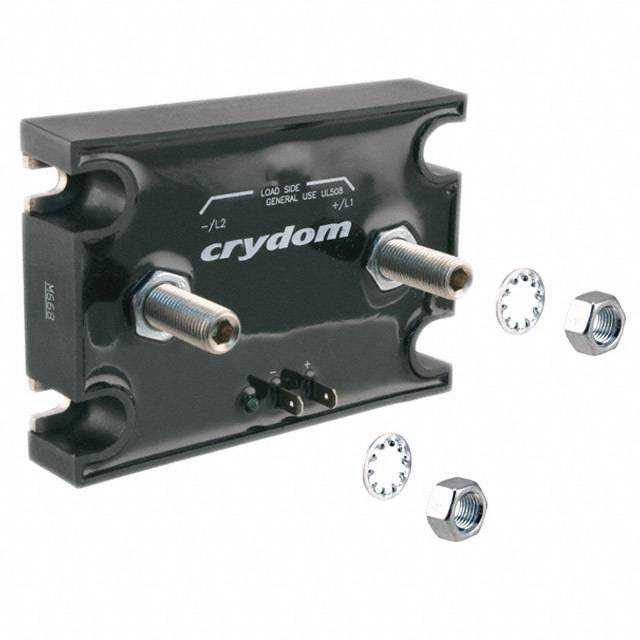

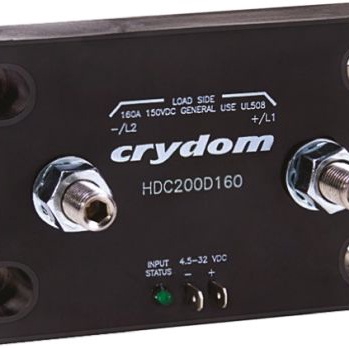

SENSATA TECHNOLOGIES 固态继电器 HDC100D120

HDC100D120概述

    HDC Series 半导体产品技术手册

    产品简介


    HDC系列电子元器件是一种高性能的功率半导体开关器件,具有120A和160A两种电流等级,适用于直流电压高达72V的应用场合。这些器件主要用于工业控制、电机驱动、电池充电系统以及其他需要高可靠性和高效能的场合。HDC系列具有出色的过载能力和低导通压降,确保在各种严苛环境下均能稳定运行。

    技术参数


    | 参数 | 120A 型号 | 160A 型号 |
    |
    | 操作电压(Vdc) | 7-72 | 7-72 |
    | 阻断电压(Vdc) | 100 | 100 |
    | 额定负载电流(Arms) | 120 | 160 |
    | 最小负载电流(mA) | 2.5 | 2.5 |
    | 最大浪涌电流(10ms)(Adc) | 360 | 470 |
    | 最大关断状态漏电流(mA) | 0.15 | 0.15 |
    | 最大导通压降(Vdc) | 0.52 | 0.56 |
    | 热阻抗 J-C (°C/W) | 0.42 | 0.36 |
    | 最大导通电阻 (RDS-ON) | 4.32 mΩ | 3.5 mΩ |
    | 输出端子最大线径(AWG) | 2/0 | 2/0 |
    | 输出端子扭力范围(in-lb) | 225-300 | 225-300 |
    | 最大脉宽调制频率(Hz) | 1000 | 1000 |

    产品特点和优势


    1. 高性能: 优异的过载能力和低导通压降(0.52V/0.56V),在各种应用中表现卓越。
    2. 多样化控制选项: 支持AC和DC控制方式,适用于不同的应用场景。
    3. LED状态指示器: 提供实时的工作状态监控。
    4. 重型接线柱: 重型接线柱设计提高了可靠性,适合恶劣环境下的长期使用。

    应用案例和使用建议


    HDC系列常用于工业自动化控制、电源转换和电机驱动等领域。例如,在一个工业控制系统的应用场景中,HDC系列可以用于实现电机的精准控制。为了充分发挥HDC系列的优势,建议合理选择散热措施,确保工作温度不超过40°C,并根据实际情况选择合适的线径以避免过热问题。

    兼容性和支持


    HDC系列具有良好的通用性和兼容性,适用于多种控制电压和输入电压范围。制造商提供了详尽的技术支持文档,包括安装指南、维护手册和常见问题解答。用户可以在官方网站或相关技术支持平台上获取更多帮助。

    常见问题与解决方案


    1. 问:如何确定HDC系列的最佳工作电压?
    - 解答:应参考技术手册中的输入和输出规格部分,选择与实际应用场景相匹配的工作电压范围。

    2. 问:HDC系列的最大关断时间是多少?
    - 解答:最大关断时间取决于所选型号和输入电压,具体数值可查阅技术手册的相关部分。
    3. 问:如何正确连接HDC系列的接线柱?
    - 解答:确保使用正确的线径并按照制造商提供的扭矩要求进行安装,以避免因过度拧紧而导致的损坏。

    总结和推荐


    HDC系列功率半导体开关器件凭借其优异的性能、多样化的控制选项和高效的散热设计,成为众多工业应用的理想选择。尽管初期投入较高,但其在长期使用中的稳定性、可靠性和效率表现值得肯定。因此,强烈推荐在需要高可靠性和高效能的应用中选用HDC系列产品。

HDC100D120参数

参数
输出类型 DC
负载电压 7V~72V
输入电压 4.5V~32V(DC)
控制电压 4.5V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 120A
长*宽*高 104mm*20.1mm*73.5mm
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

HDC100D120厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HDC100D120数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HDC100D120 HDC100D120数据手册

HDC100D120封装设计

查看详情并下载
Symbol
Footprint
3D Model
