EL240A30-12N

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 30A 10V~14V(DC) 底座安装
供应商型号: 558-EL240A30-12N
供应商: Mouser
标准整包数: 1

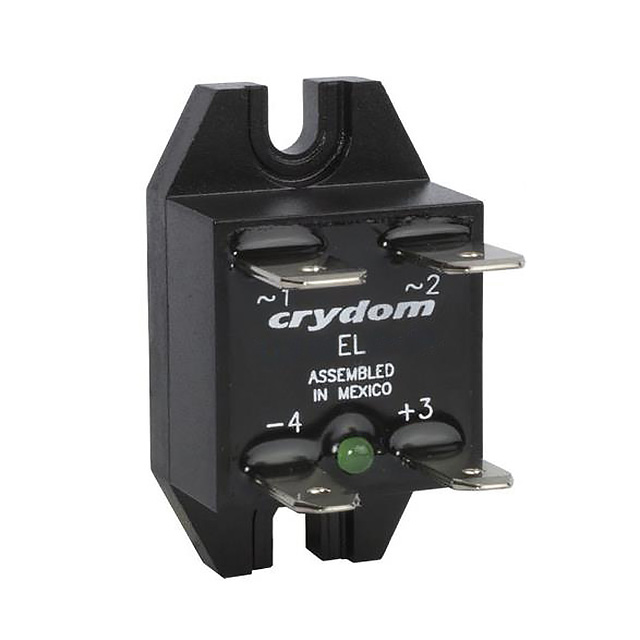

SENSATA TECHNOLOGIES 固态继电器 EL240A30-12N

EL240A30-12N概述

    # EL Series AC Output Panel Mount Solid State Relays

    产品简介


    基本介绍
    EL系列AC输出面板安装固态继电器(Solid State Relays, SSR)是Sensata Technologies推出的一款高性能开关控制装置。该产品适用于多种电力控制应用,包括工业控制、自动化设备以及各种需要精确控制的场合。它以可靠性和高效能著称,能够满足多种工作环境的需求。
    主要功能
    - 额定负载电流为5A、10A、20A和30A
    - 交流电压范围为24至280伏
    - 支持5VDC、12VDC和24VDC三种控制输入电压
    - 具备零电压或瞬时开启选项
    - 内置热垫及状态指示灯
    应用领域
    EL系列SSR广泛应用于各类工业控制设备、自动化系统以及家用电器中,用于电路的接通和断开控制。例如,在加热系统、电动机控制系统、空调和冰箱等领域都有广泛应用。

    技术参数


    - 控制电压范围:4-8VDC、10-14VDC、21-27VDC
    - 最小启动电压:4VDC、10VDC、21VDC
    - 必须关断电压:1VDC
    - 输入电流范围:最小输入电流为6mA、10mA、8mA;最大输入电流为21mA、17.50mA、19mA
    - 开启时间:≤1/2周期
    - 关闭时间:1/2周期
    - 操作电压范围(47-63Hz):24-280VAC
    - 最大负载电流:5A、10A、20A、30A
    - 最小负载电流:150mA、150mA、250mA、250mA
    - 瞬态过电压:600V
    - 最大冲击电流:115/120A、145/150A、240/250A、260/280A
    - 最大熔断电流:65/60A²·s、100/95A²·s、285/260A²·s、338/326A²·s
    - 最小断电dv/dt:500V/μs
    - 最大断电漏电流:0.1mA
    - 结温到外壳热阻:5.5°C/W、3.0°C/W、1.7°C/W、0.9°C/W
    - 最大导通电压降:1.3V
    - 最小功率因数:0.7

    产品特点和优势


    EL系列SSR具有多项独特功能,使其在同类产品中脱颖而出。具体包括:
    - 支持多种额定负载电流,适合不同场合的应用需求
    - 采用零电压或瞬时开启选项,适应不同的应用场景
    - 内置LED状态指示灯,便于操作人员实时监控
    - 通过UL、TUV、CE和RoHS认证,确保产品质量和可靠性

    应用案例和使用建议


    实际应用案例
    EL系列SSR常用于需要高精度控制的工业环境中。例如,在一个工业加热系统中,EL系列SSR可以精确控制加热元件的通断,保证系统的稳定运行。另一个应用实例是在电动机控制装置中,SSR可以通过精准控制来降低能耗,延长电机寿命。
    使用建议
    - 在安装过程中,确保SSR的侧边板冷却后再进行触摸操作,避免烫伤
    - 在使用时,请遵循正确的接线图进行安装,确保所有连接正确无误
    - 为了提高SSR的性能,推荐使用散热性能良好的散热片,并将散热片垂直放置以促进自然对流
    - 建议在电源接入前先进行所有连接的验证,再进行后续操作,以减少安全风险

    兼容性和支持


    EL系列SSR与市面上常见的控制设备和系统具有良好的兼容性。制造商提供了详细的技术文档和支持服务,包括在线资源和技术支持热线。用户可以在官方网站上获取更多技术文档,以帮助他们更好地了解和使用这些产品。

    常见问题与解决方案


    常见问题及解决办法
    1. 问题:SSR安装后无法正常工作
    - 解决方法: 检查所有连接是否正确,确保控制电压和负载电压都在规定的范围内。如果还是不能解决问题,建议联系技术支持部门。

    2. 问题:负载电流过大导致SSR损坏
    - 解决方法: 使用合适的熔断保护装置来防止电流过大。同时,检查负载是否符合SSR的规格要求。

    3. 问题:内部指示灯不亮
    - 解决方法: 检查控制输入电压是否在规定的范围内,确保输入端没有断开或接触不良。

    总结和推荐


    综合评估
    EL系列AC输出面板安装固态继电器凭借其多样化的应用范围、优秀的技术参数以及良好的市场表现,成为市场上颇具竞争力的产品。其独特的功能设计和卓越的性能,使其在各种复杂的应用环境中表现出色。总的来说,我们强烈推荐使用EL系列SSR作为高性能开关控制的首选解决方案。
    推荐结论
    鉴于上述综合评估结果,我们推荐用户选择EL系列AC输出面板安装固态继电器,以实现可靠的电路控制和高效的应用性能。

EL240A30-12N参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 30A
输出类型 AC,过零
负载电压 24V~280V
输入电压 10V~14V(DC)
安装方式 底座安装
零件状态 在售
包装方式 散装

EL240A30-12N厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

EL240A30-12N数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES EL240A30-12N EL240A30-12N数据手册

EL240A30-12N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.737 ¥ 470.9777
10+ $ 52.1316 ¥ 440.512
50+ $ 49.413 ¥ 417.5399
100+ $ 48.6255 ¥ 410.8855
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 470.97
