H12WD4890-10

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, H12WD系列, 面板安装, 最大负载电流90 A, 最大负载电压660 V rms
供应商型号: N-H12WD4890-10
供应商: 云汉优选
标准整包数: 1

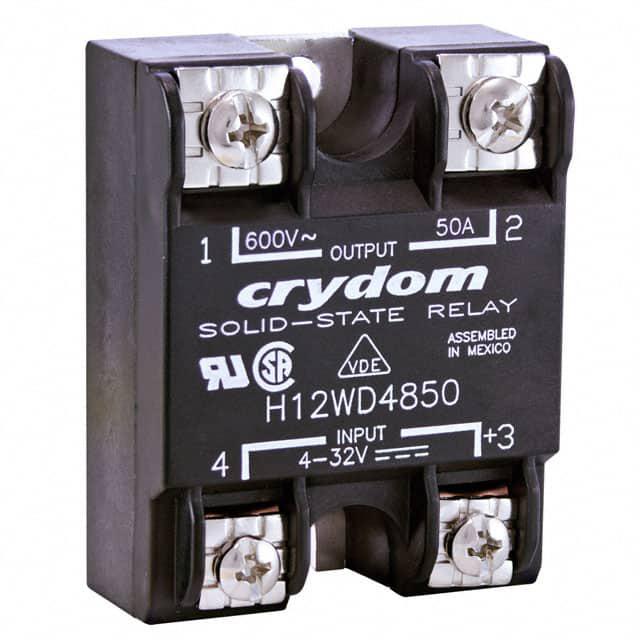

SENSATA TECHNOLOGIES 固态继电器 H12WD4890-10

H12WD4890-10概述

    # H12WD Series 固态继电器的技术手册

    产品简介


    H12WD系列是专为重工业负载设计的固态继电器(Solid State Relay, SSR),以其强大的性能和广泛的适用性在多个领域中得到广泛应用。该系列产品提供从25安培到125安培的不同额定电流范围,适用于交流电压范围48至660伏特。H12WD系列固态继电器采用零电压或瞬时导通输出模式,能够在宽泛的工作环境下保持稳定的工作状态。此外,它通过UL/CSA/TUV认证,并符合CE标准,确保了在多种应用场景下的可靠性和安全性。

    技术参数


    输出规格
    - 工作电压:47-440赫兹下48-660伏特(交流)
    - 瞬时过电压:1200伏峰峰值
    - 最大关断漏电流:1.0毫安根均方
    - 最小关断dv/dt:500伏/微秒
    - 最大负载电流:25-125安培(交流)
    - 最小负载电流:150毫安
    - 最大半周期熔化电流:239/250安培至1670/1750安培
    - 最大导通压降:1.15伏
    - 热阻:从结点到外壳0.8至0.22摄氏度/瓦
    - 最小功率因数:0.5
    输入规格
    - 控制电压范围:4-32伏直流
    - 最小导通电压:4.0伏直流
    - 必须关断电压:1.0伏直流
    - 最大反向电压:-32伏直流
    - 最小输入电流:7毫安
    - 最大输入电流:12毫安
    - 最大导通时间:0.5周期
    - 最大关断时间:0.5周期
    其他规格
    - 介电强度:输入/输出/基座(50/60赫兹)4000伏交流
    - 最小绝缘电阻:500伏直流下100兆欧
    - 最大输入/输出电容:8皮法
    - 工作温度范围:-40至80摄氏度
    - 存储温度范围:-40至125摄氏度
    - 重量:约2.6盎司(74.9克)

    产品特点和优势


    H12WD系列固态继电器具有低泄漏电流和高效能的特点。SCR输出设计使得其特别适合于高负载工业环境的应用。此外,该系列还具备快速响应时间和可靠的抗干扰能力。凭借出色的EMC性能,该产品在各种恶劣环境中依然表现出色。H12WD系列的抗振动和抗冲击能力也是其显著优势之一,符合多项国际安全标准。

    应用案例和使用建议


    H12WD系列广泛应用于工业自动化、机器控制、远程控制等领域。例如,在自动化生产线中,该产品可以用于精确控制各种电动机和加热元件。为了确保最佳性能,建议在使用过程中注意散热问题,并遵循制造商提供的所有安全指南。在处理高温或高压环境时,应特别注意热管理和机械固定,以防止过热和意外脱落。

    兼容性和支持


    H12WD系列固态继电器在电气连接方面提供了多种选择,包括螺纹接线柱、快速连接终端和六角法兰等,以满足不同安装需求。该产品具有良好的互换性和兼容性,便于集成到现有的电路系统中。对于技术支持和维护服务,制造商提供了详细的文档和在线资源,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. Q:如何正确接地?
    - A:确保固态继电器的接地端与设备的接地母线连接牢固,以避免信号干扰和电磁干扰。

    2. Q:如何优化散热?
    - A:根据产品的热阻规格选择合适的散热器,或利用外部风扇进行强制风冷。务必保证良好的热传导路径。

    3. Q:如何减少漏电流?
    - A:保持所有电气连接干净且紧固,避免湿气侵入,并按照制造商推荐的操作电压范围使用产品。

    总结和推荐


    H12WD系列固态继电器以其卓越的性能、广泛的适用性和高度的可靠性,在工业自动化领域中占据了一席之地。其设计考虑到了耐用性和易于维护的特点,使其成为众多工业应用场景的理想选择。鉴于上述优点,强烈推荐使用该系列产品以满足您的需求。如果您需要更详细的信息或特定的支持,请联系Crydom的技术支持团队。

H12WD4890-10参数

参数
控制电压 4V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 90A
输出类型 AC
负载电压 48V~660V
输入电压 4V~32V(DC)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

H12WD4890-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

H12WD4890-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES H12WD4890-10 H12WD4890-10数据手册

H12WD4890-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
