UCLAMP0505A.TCT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 5V 单向,双向 100W 7A 12V 6V SOT-563,SOT-666 贴片安装
供应商型号: UNP-UCLAMP0505A.TCT
供应商: 海外现货
标准整包数: 1

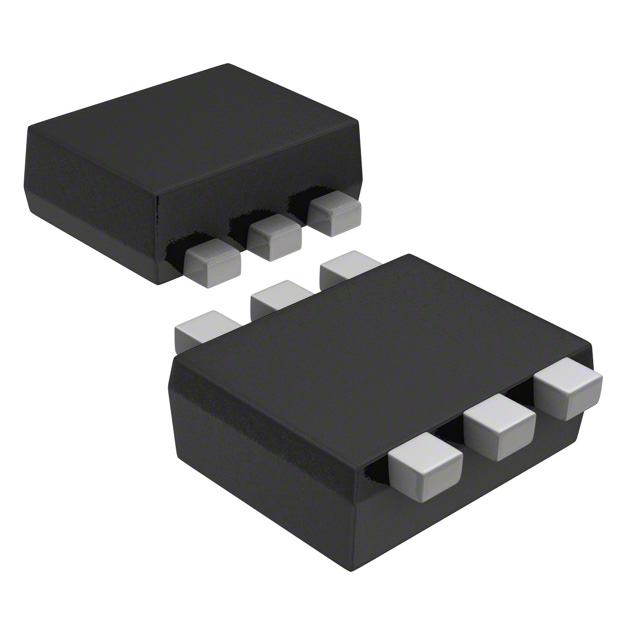

SEMTECH TVS二极管/ESD抑制器 UCLAMP0505A.TCT

UCLAMP0505A.TCT概述

    uClamp0505A 电子元器件技术手册

    1. 产品简介


    uClamp0505A 是由Semtech公司生产的微型5线ESD保护阵列,属于 MicroClampTM 系列产品。这种TVS(瞬态电压抑制器)阵列专为保护敏感电子设备免受静电放电(ESD)损害而设计。特别适合于对板级空间有严格限制的应用,如便携式电子产品、手机、PDA、笔记本电脑及数码相机等。uClamp0505A采用小型SC-89封装,提供了优异的电气特性,确保信号线路的安全防护。

    2. 技术参数


    | 参数 | 描述 | 值 |
    |
    | 封装 | SC-89 (SOT-666) | 1.7 x 1.7 x 0.6mm |
    | 工作电压 | 5V | 5V |
    | 峰值脉冲功率 | tp = 8/20µs | 100W |
    | 最大峰值脉冲电流 | tp = 8/20µs | 7A |
    | 逆向击穿电压 | I = 6V | 1mA |
    | 逆向漏电流 | VRWM = 1V | 5μA |
    | 导通电压 | F = 0.10mA | 0.8V |
    | 钳位电压 | PP = 1A, tp = 8/20µs | 1V |
    | 钳位电压 | PP = 7A, tp = 2ms | 1V |
    | 结电容 | f = 1MHz | 50pF |
    | 工作温度范围 | 操作温度 | -55°C to +125°C |
    | 存储温度范围 | -55°C to +150°C |

    3. 产品特点和优势


    uClamp0505A具备以下独特功能和优势:
    - 超小封装:SC-89封装尺寸仅为1.7 x 1.7 x 0.6mm,所需PCB面积小于2.9mm²。
    - 高可靠性:利用固态硅雪崩技术,提供稳定的性能表现。
    - 低工作电压:工作电压为5V,低工作电压减少系统复杂度。
    - 优越的钳位能力:具备出色的快速响应时间、低操作和钳位电压。
    - 兼容多种组装技术:铅和无铅组装工艺兼容,符合行业标准。
    - 防潮防硫化涂层:确保长期可靠使用。

    4. 应用案例和使用建议


    uClamp0505A适用于以下几种应用场合:
    - 移动设备:手机、PDA、笔记本电脑、数字相机、MP3播放器等。
    - 便携式仪器:便携式测试仪器、监控设备等。
    - 通信设备:手机、无绳电话等。
    建议在布线时遵循以下准则:
    - 靠近输入端:将TVS放置在输入端附近以防止瞬态耦合。
    - 缩短路径长度:尽量减少TVS到被保护线路的距离,以减少寄生电感的影响。
    - 合理接地:保持ESD瞬态回流路径尽可能短,并采用地面平面以增强效果。

    5. 兼容性和支持


    uClamp0505A支持铅和无铅组装技术,与多种设备和系统兼容。制造商提供技术支持,包括详细的产品数据表和使用指南。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 逆向电压过高:确保系统电压不超过5V,适当增加TVS阵列。
    - 响应时间过长:检查电路布局,尽量减少信号传输路径。
    - 漏电流异常:确认引脚连接正确,并检查是否有焊接问题。

    7. 总结和推荐


    综上所述,uClamp0505A凭借其卓越的性能、小巧的封装及广泛的应用领域,在市场上具有很强的竞争力。适用于各种便携式电子设备,特别是在需要高效ESD防护的环境中。因此,我们强烈推荐使用uClamp0505A作为关键组件以提高整体系统的可靠性。

UCLAMP0505A.TCT参数

参数
极性 单向,双向
工作电压 5V
箝位电压 12V
击穿电压 6V
峰值脉冲电流 7A
峰值脉冲功率 100W
1.7mm(Max)
SOT-563,SOT-666
600μm(Max)
通用封装 SOT-563,SOT-666
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCLAMP0505A.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。
