GS3440-INE3

产品分类: LIN收发器
厂牌: SEMTECH
产品描述: SMPTE 3.135V 3.465V 2.97Gbps QFN 贴片安装
供应商型号: 4242972
供应商: 海外现货
标准整包数: 1
SEMTECH LIN收发器 GS3440-INE3

GS3440-INE3概述

    GS3440 Adaptive Cable Equalizer

    1. 产品简介


    GS3440是一款高速BiCMOS设备,专为补偿和恢复通过75Ω同轴电缆传输的信号而设计。它符合SMPTE ST 424、SMPTE ST 292和SMPTE ST 259标准,并且针对270Mb/s、1.485Gb/s和2.97Gb/s的数据速率进行了性能优化。GS3440广泛应用于各种高速串行数字接口,例如SMPTE ST 424、SMPTE ST 292和SMPTE ST 259的同轴电缆接口。

    2. 技术参数


    - 支持标准:SMPTE ST 424, SMPTE ST 292, 和 SMPTE ST 259
    - 数据速率范围:125Mb/s 至 2.97Gb/s
    - 典型等化长度(Belden 1694A电缆):
    - 2.97Gb/s时可达210米
    - 1.485Gb/s时可达300米
    - 270Mb/s时可达550米
    - 支持其他标准:支持DVB-ASI(270Mb/s)和MADI(125Mb/s)
    - 供电方式:单3.3V电源
    - 功耗:典型情况下为180mW
    - 工作温度范围:-40°C 至 +85°C

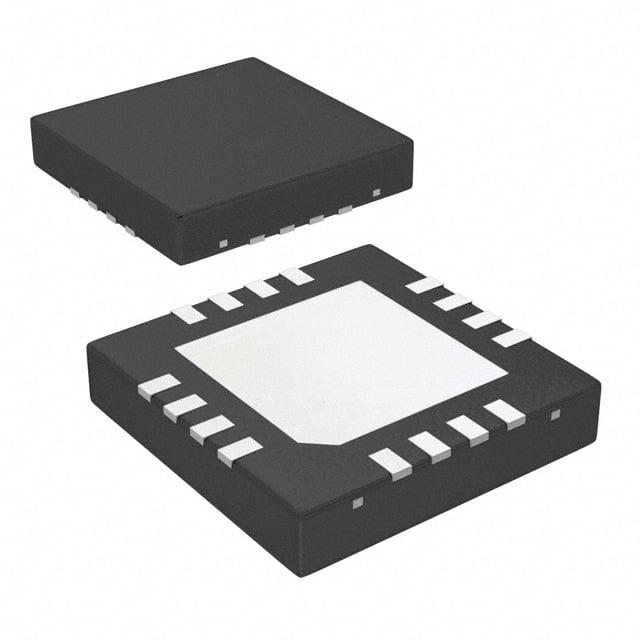

    - 封装尺寸:16针QFN(4mm x 4mm)

    3. 产品特点和优势


    GS3440具有多种优势:
    - 自动电缆等化:自动调整电缆损耗。
    - 多标准支持:支持多种标准,适用于不同应用场景。
    - 低功耗:自动休眠功能使得功耗降低到<35mW(典型)。
    - 灵活性高:输出支持不同的直流耦合电压范围(1.2V至3.3V)。
    - 小尺寸封装:适合空间受限的应用场合。

    4. 应用案例和使用建议


    - 应用场景:GS3440可用于需要长距离传输的高清视频、广播及工业自动化等领域。它特别适合在需要处理不同数据速率和不同长度电缆的环境中使用。
    - 使用建议:
    - 在低数据率或缓慢上升/下降时间的信号下,可以使用手动旁路模式。
    - 使用合适的电阻网络连接CD和OPCTL来控制输出信号的电平。
    - 为确保最佳性能,建议使用推荐的应用电路。

    5. 兼容性和支持


    - 兼容性:GS3440与Semtech的GS2974A、GS2974B、GS2984和GS2994设备引脚兼容,便于系统升级。
    - 支持:Semtech提供全面的技术支持,包括详细的文档和客户支持服务。

    6. 常见问题与解决方案


    - Q:设备何时会自动进入睡眠模式?
    - A:当输入信号丢失时,设备将自动进入睡眠模式。可以通过连接SLEEP和CD引脚实现此功能。
    - Q:如何调整输出幅度?
    - A:通过调节OPCTL引脚的电压来控制输出幅度、消隐和静音功能。

    7. 总结和推荐


    GS3440 Adaptive Cable Equalizer是一款高性能、高灵活性的电缆等化器,适用于多种高速串行数字接口。它的小尺寸、低功耗和多标准支持使其成为许多应用场景的理想选择。建议在需要长距离传输、不同数据速率以及对信号完整性有严格要求的项目中使用GS3440。

GS3440-INE3参数

参数
数据速率 2.97Gbps
支持协议 SMPTE
LIN总线唤醒功能 -
最大工作供电电压 3.465V
最小工作供电电压 3.135V
LIN 规格 -
最小LIN总线电压 -
内置选项 -
最大LIN总线电压 -
调节器电压 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

GS3440-INE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS3440-INE3数据手册

厂牌 PDF简要描述 下载
SEMTECH LIN收发器 SEMTECH GS3440-INE3 GS3440-INE3数据手册

GS3440-INE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 182.1315
10+ ¥ 178.8791
25+ ¥ 178.8791
50+ ¥ 175.6268
100+ ¥ 175.6268
库存: 463
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 182.13
直接购买
加入购物车
