GS3440-INTE3

产品分类: LIN收发器
厂牌: SEMTECH
产品描述: SMPTE 3.135V 3.465V 2.97Gbps QFN-16 贴片安装,黏合安装
供应商型号: 4242973
供应商: 海外现货
标准整包数: 1

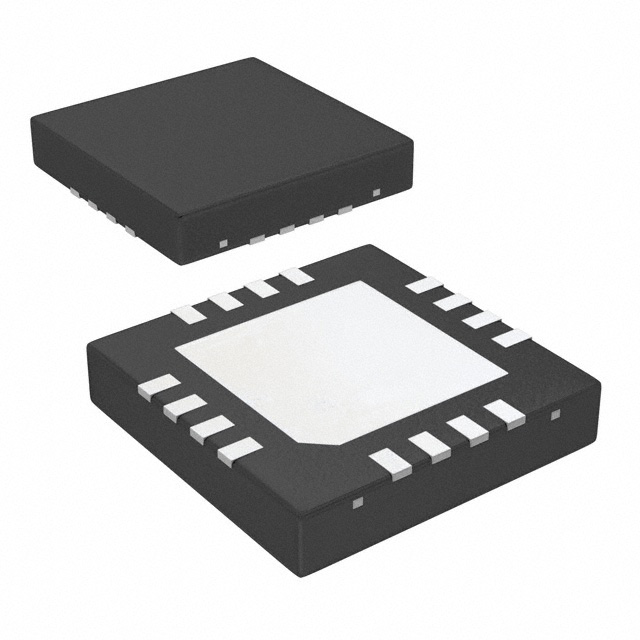

SEMTECH LIN收发器 GS3440-INTE3

GS3440-INTE3概述

    GS3440 Adaptive Cable Equalizer: Technical Overview

    1. 产品简介


    GS3440是一款高性能BiCMOS设备,专门设计用于通过75Ω同轴电缆对信号进行均衡和恢复。该设备旨在支持SMPTE ST 424、SMPTE ST 292和SMPTE ST 259标准,尤其针对270Mb/s、1.485Gb/s和2.97Gb/s的数据速率进行了性能优化。这款适应性电缆均衡器在视频流传输中的广泛应用使其成为高带宽传输系统中不可或缺的关键组件。

    2. 技术参数


    - 支持标准:符合SMPTE ST 424、SMPTE ST 292和SMPTE ST 259标准。
    - 自动均衡:具备自动电缆均衡功能。
    - 多标准操作:可在125Mb/s到2.97Gb/s范围内操作。
    - 典型传输长度:Belden 1694A电缆上的传输长度如下:
    - 2.97Gb/s:210米
    - 1.485Gb/s:300米
    - 270Mb/s:550米
    - 其他功能:支持DVB-ASI(270Mb/s)和MADI(125Mb/s)。
    - 输出摆幅:可以选择2dB、4dB和6dB的输出去加重。
    - 电源:单3.3V供电。
    - 功耗:典型值为180mW。
    - 温度范围:-40°C至+85°C。
    - 封装:4mm x 4mm QFN。

    3. 产品特点和优势


    - 高兼容性:支持多种数据速率和标准,如SMPTE ST 424、SMPTE ST 292和SMPTE ST 259。
    - 多功能性:提供手动旁路模式,适用于低速数据率及慢速上升/下降时间的信号。
    - 优化设计:具有自动补偿和去加重功能,确保信号质量和完整性。
    - 节能:在无信号状态下自动进入低功耗睡眠模式,典型待机电流小于35mW。
    - 环保合规:符合RoHS标准且无卤素阻燃剂。

    4. 应用案例和使用建议


    GS3440适应性电缆均衡器广泛应用于多种数字视频传输场景,包括广播电视、数字电影制作等。例如,在Belden 1694A电缆上可以达到高达210米的2.97Gb/s数据传输距离,这使得该设备非常适合需要长距离传输的应用。
    使用建议:
    - 在设计电路时需特别注意PCB布局,以避免信号失真。参照《设计指南》以获取更多详细建议。
    - 选择合适的输出电平和去加重设置,可根据具体的应用需求选择不同的配置,以优化信号传输质量。

    5. 兼容性和支持


    - 兼容性:能够与不同标准和协议的设备配合使用,适用于多种应用场景。
    - 技术支持:制造商提供详细的文档和技术支持服务,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    - Q: 信号检测阈值设置不当导致误触发?
    - A: 检查SQADJ设置,调整至适当水平。
    - Q: 设备无法正常工作?
    - A: 确保供电电压正确且在规定范围内。
    - Q: 输出信号质量不佳?
    - A: 调整输出摆幅和去加重设置,参考Table 4-5中的设置建议。

    7. 总结和推荐


    GS3440适应性电缆均衡器凭借其卓越的性能、广泛的兼容性和强大的应用支持能力,成为了市场上极具竞争力的产品。特别适用于长距离、高速数据传输的场合。鉴于其出色的功能和性能表现,强烈推荐在相关项目中使用。
    以上内容基于GS3440的技术手册进行了全面整理和分析,旨在为用户提供一个清晰、准确的技术参考。

GS3440-INTE3参数

参数
最大工作供电电压 3.465V
最小工作供电电压 3.135V
调节器电压 -
数据速率 2.97Gbps
支持协议 SMPTE
LIN 规格 -
最大LIN总线电压 -
最小LIN总线电压 -
LIN总线唤醒功能 -
内置选项 -
通用封装 QFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

GS3440-INTE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS3440-INTE3数据手册

厂牌 PDF简要描述 下载
SEMTECH LIN收发器 SEMTECH GS3440-INTE3 GS3440-INTE3数据手册
