ADA4410-6ACPZ-R7

产品分类: LIN收发器
厂牌: ANALOG DEVICES
产品描述: NTSC 4.5V 12V 贴片安装,黏合安装 5mm*5mm*830μm
供应商型号: CY-ADA4410-6ACPZ-R7
供应商: Avnet
标准整包数: 1

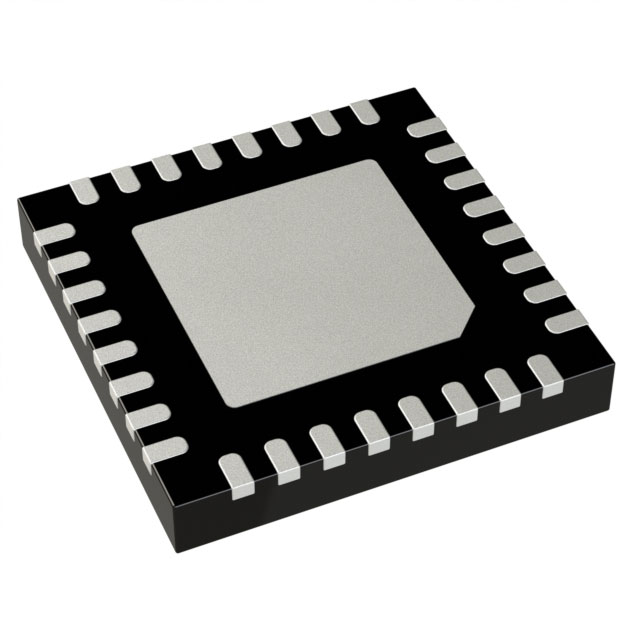

ANALOG DEVICES LIN收发器 ADA4410-6ACPZ-R7

ADA4410-6ACPZ-R7概述


    产品简介


    ADA4410-6视频滤波器 是一种集成的高阶滤波解决方案,专门设计用于处理多种视频信号,包括高清视频。这款产品广泛应用于多个视频通道,能够灵活选择截止频率,适用于高达1080i的分辨率。它具有卓越的视频性能,可支持多种视频标准,如RGB、YPbPr、YUV、SD、YC和CV等。

    技术参数


    - 主要功能:第六阶滤波器,具有可选截止频率,涵盖36 MHz、18 MHz、9 MHz三个频率范围。
    - 电气特性:
    - 输入电压范围:VS− − 0.1 VS+ − 2.0 V
    - 输出电压摆幅:正向最大为VS+ − 0.25 V,负向最大为VS− + 0.3 V
    - 总谐波失真:1 MHz时,36 MHz、18 MHz、9 MHz分别为0.01%、0.07%
    - 工作环境:温度范围为−40°C到+85°C,工作电压范围为+4.5 V到±5 V。
    - 电气特性:
    - 输入偏差误差:所有通道(除CV)在10 mV到32 mV之间
    - 总谐波失真:1 MHz时,36 MHz、18 MHz、9 MHz分别为0.01%、0.07%
    - 其他参数:
    - 电源电流:单个通道的静态电流为82 mA至88 mA
    - 输入偏置电流:所有通道的输入偏置电流为6.6 µA
    - 禁用功能:当不使用设备时,通过禁用引脚可以将功耗降至约15 µA

    产品特点和优势


    - 多功能滤波:提供第六阶滤波器,通过两个逻辑引脚选择不同频率范围,适应多种视频标准。
    - 出色的视频性能:NTSC标准下差分增益和相位仅为0.11%和0.25度,确保视频质量。
    - 低输入偏置电流:仅6.6 µA,减少功耗,提高效率。
    - 宽电源范围:+4.5 V到±5 V,适合不同供电环境。
    - 轨到轨输出:可驱动两根75Ω双终端电缆,确保信号完整性。
    - 禁用功能:有效节省能源,在未使用时可将电流降低到15 µA。

    应用案例和使用建议


    典型应用场景:
    - 卫星电视盒:用于解码来自卫星天线的视频信号。
    - 蓝光播放机和录像机:提供高质量视频信号处理。
    - 智能电视:确保高清晰度视频的流畅播放。
    使用建议:
    - 电源管理:在不需要视频信号处理时启用禁用功能以节约能量。
    - 接地方案:采用恰当的接地方案,例如接地电阻不超过几百欧姆,可以确保输出信号不会超出预期范围。
    - 阻抗匹配:在连接负载时使用合适的阻抗匹配电路,确保信号完整性。

    兼容性和支持


    兼容性:
    - 可与多种标准视频信号接口兼容,例如RGB、YUV等。
    支持服务:
    - 提供详细的文档和技术支持,包括修订历史和典型性能图表。
    - 用户手册包含详尽的应用指南和故障排除章节。

    常见问题与解决方案


    1. 问题:输入电压超出规定范围。
    - 解决方法:检查电源电压并调整以确保在规定的范围内。
    2. 问题:输出信号出现噪声干扰。
    - 解决方法:确保正确的输入信号源,并考虑使用适当的滤波电路来减小噪声。
    3. 问题:电源电流超过额定值。
    - 解决方法:合理分配负载,并启用禁用功能以减少功耗。

    总结和推荐


    综合评估:
    - 主要优点:
    - 高度集成的解决方案,支持多种视频标准。
    - 卓越的视频性能,适用于高清和标清视频应用。
    - 灵活的滤波选项和强大的禁用功能,使得ADA4410-6成为市场上的佼佼者。
    推荐使用:
    - 推荐在各种视频处理系统中使用ADA4410-6,尤其适合需要高分辨率视频信号处理的场合。它的多功能性和高性能使其成为市场上不可或缺的选择。

ADA4410-6ACPZ-R7参数

参数
最小工作供电电压 4.5V
最小LIN总线电压 -
最大LIN总线电压 -
调节器电压 -
LIN 规格 -
最大工作供电电压 12V
支持协议 NTSC
数据速率 -
LIN总线唤醒功能 -
内置选项 -
长*宽*高 5mm*5mm*830μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADA4410-6ACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADA4410-6ACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LIN收发器 ANALOG DEVICES ADA4410-6ACPZ-R7 ADA4410-6ACPZ-R7数据手册

ADA4410-6ACPZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
