BGE787B,112

产品分类: LIN收发器
厂牌: NXP SEMICONDUCTORS
产品描述: 25V SOT-115J 贴片安装
供应商型号: CY-BGE787B,112
供应商: Avnet
标准整包数: 1

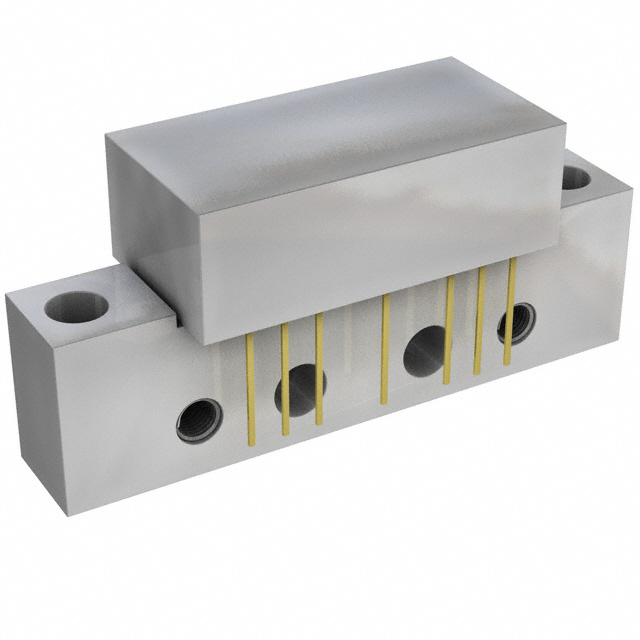

NXP SEMICONDUCTORS LIN收发器 BGE787B,112

BGE787B,112概述

    产品概述:高动态范围混合放大模块
    1.1

    产品简介


    BGE787B 是一款适用于CATV系统的单模块线增强器,工作频率范围为40 MHz到750 MHz。该模块采用SOT115J封装,由两个级联的级(Cascode配置)组成,其内部结构能够在24V直流供电下运行,并能承受高达30V的供电瞬变。
    1.2

    技术参数


    根据手册中的技术规格表,以下是BGE787B的技术参数:
    - 电源电压: 24V (正常工作), 最大承受30V
    - 增益: 50MHz时为28.5dB到29.5dB, 750MHz时为29dB
    - 总电流消耗: 24V供电下最大为340mA
    - 输入/输出返回损耗: 频率从40MHz到750MHz,分别达到20dB到14dB
    - 噪声系数: 50MHz时为5dB, 750MHz时为6.5dB
    - 输出电压: 在-60dB条件下为59dBmV
    1.3

    产品特点和优势


    BGE787B 拥有如下特点和优势:
    - 优秀的线性度: 这确保了信号传输过程中的低失真和高保真度。
    - 极低的噪声: 减少背景噪声,提高接收灵敏度。
    - 高增益: 提升信号强度,确保在长距离传输中保持足够的信号质量。
    - 优良的输入/输出返回损耗: 改善阻抗匹配,减少反射损失。
    1.4

    应用案例和使用建议


    BGE787B 主要应用于CATV系统中的单模块线增强器。例如,在一个电视信号分配网络中,BGE787B 可以显著提升信号的传输距离和质量,特别是在高频段(如750MHz)的应用环境中。
    建议在安装和使用过程中注意以下几点:
    - 由于BGE787B 对静电放电敏感,在运输和处理过程中需要采取适当的防静电措施。
    - 确保模块在规定的温度范围内使用,避免因过热导致损坏。
    1.5

    兼容性和支持


    - 兼容性: BGE787B 适用于标准CATV系统,并可与其他兼容设备配合使用。
    - 支持: 厂商提供全面的技术文档和支持服务,如有疑问可联系当地销售办事处获取帮助。
    1.6

    常见问题与解决方案


    常见问题包括静电损伤和供电不稳定引起的故障。解决方案包括:
    - 使用防静电手套和操作台。
    - 安装稳压电源以确保稳定的供电条件。
    1.7

    总结和推荐


    总体而言,BGE787B 是一款高性能的放大器模块,特别适合于需要长距离高保真信号传输的CATV系统。它具备优秀的线性度和低噪声特性,能够在广泛的频率范围内提供稳定的增益和输出。因此,强烈推荐在CATV系统和其他相关应用中使用BGE787B。

BGE787B,112参数

参数
最小工作供电电压 -
最大工作供电电压 25V
内置选项 -
数据速率 -
LIN 规格 -
支持协议 -
调节器电压 -
LIN总线唤醒功能 -
最大LIN总线电压 -
最小LIN总线电压 -
44.75mm(Max)
13.75mm(Max)
20.8mm(Max)
通用封装 SOT-115J
安装方式 贴片安装
零件状态 停产
包装方式 散装

BGE787B,112厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BGE787B,112数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS LIN收发器 NXP SEMICONDUCTORS BGE787B,112 BGE787B,112数据手册

BGE787B,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.336 ¥ 237.6462
25+ $ 28.1238 ¥ 233.5488
50+ $ 26.9116 ¥ 229.4515
100+ $ 26.4267 ¥ 227.4028
300+ $ 26.1842 ¥ 225.3541
500+ $ 25.9418 ¥ 223.3054
1000+ $ 25.2144 ¥ 213.0621
5000+ $ 25.2144 ¥ 213.0621
库存: 189
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 237.64
直接购买
加入购物车
