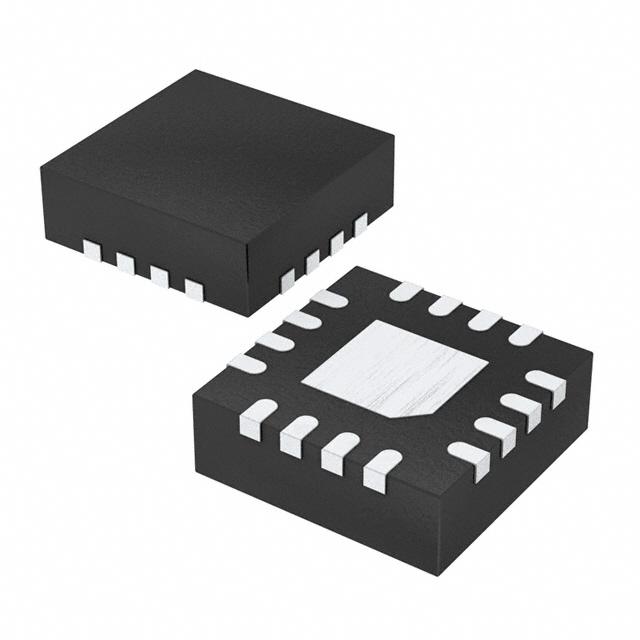

GS1674-INE3

产品分类: LIN收发器
厂牌: SEMTECH
产品描述: DVB-ASI,SMPTE 1.485Gbps QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: GS1674-INE3-ND
供应商: Digi-Key
标准整包数: 1
SEMTECH LIN收发器 GS1674-INE3

GS1674-INE3概述

    # GS1674 Adaptive Cable Equalizer 技术手册解析

    产品简介


    基本介绍
    GS1674 是一款高性能的 BiCMOS 集成电路,专为通过 75Ω 同轴电缆接收并恢复信号而设计。它旨在提供 270Mb/s 和 1.485Gb/s 的卓越性能,尤其适合 SMPTE 路径测试模式,具有 DC 恢复功能以补偿直流成分。此器件采用单 +3.3V 供电,并支持 EIA/JEDEC 兼容逻辑控制和状态信号电平。
    主要功能
    - 自动电缆均衡功能,可实现高达 400 米(270Mb/s)的信号恢复。
    - 支持 SMPTE 292M、SMPTE 344M 和 SMPTE 259M 标准。
    - 提供手动旁路模式以处理低数据率和缓慢上升/下降时间的信号。
    - 内置载波检测功能(CD),用于指示输入信号的有效性。
    - 支持 DVB-ASI 协议,允许在 270Mb/s 下进行操作。
    应用领域
    GS1674 广泛应用于高清视频传输系统、广播设备及专业 AV 设备中,例如:HD-SDI 系统、数字电影放映机、医疗影像设备以及高分辨率摄像机等。

    技术参数


    技术规格
    - 数据速率范围:143Mb/s 至 1485Mb/s。
    - 输入电压摆幅(差分):720mV 至 950mV。
    - 输出电压摆幅(差分):680mV 至 900mV。
    - 输出抖动:在典型应用条件下,抖动值小于 0.2UI。
    工作环境
    - 工作温度范围:-20°C 至 +85°C。
    - 存储温度范围:-50°C 至 +125°C。
    - 最大电源电压:+3.6V。
    - 静态功耗:约 195mW。
    物理特性
    - 封装形式:QFN(4mm × 4mm)。
    - 引脚数量:16。
    - 环保标准:符合 RoHS 和无铅要求。

    产品特点和优势


    独特功能
    1. 自动均衡:能够根据电缆长度动态调整增益,适应多种长度的同轴电缆。
    2. 多功能引脚设计:如旁路模式和载波检测功能,增强了设备的灵活性和鲁棒性。
    3. 宽广的工作温度范围:适用于恶劣环境下的工业应用。
    4. 小尺寸封装:适合空间受限的设计需求。
    市场竞争力
    - 替代现有解决方案,如 LMH0044 和 GS1574A。
    - 在同类产品中具备更长的均衡距离(400 米 @ 270Mb/s)。
    - 符合最新行业标准,确保长期的技术兼容性。

    应用案例和使用建议


    实际应用
    1. 高清视频传输:将 GS1674 应用于高清视频分配系统,用于延长信号传输距离。
    2. 广播系统:作为核心组件,连接多台摄像机至切换矩阵,确保高质量的实时信号传输。
    使用建议
    - 优化布局:尽量减少寄生电容的影响,特别是在输入和输出部分。
    - 外部 AGC 滤波器选择:建议使用较大的电容器(如 4.7µF)来提高稳定性。
    - 正确配置 SQADJ:设置合适的阈值以避免不必要的信号失真。

    兼容性和支持


    兼容性
    - 与现有的 GS1574A 和 LMH0044 电路板兼容,无需额外改动即可替换旧型号。
    - 向前兼容 Gennum 的 3G 等效产品系列。
    厂商支持
    - Semtech 提供详尽的技术文档和支持服务,涵盖设计指南、测试报告等资源。
    - 客户可通过官方渠道获取评估板及样片。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入信号不稳定 | 检查接线是否牢固,并确认电缆长度未超过最大支持范围。 |
    | 输出无信号 | 确认 MUTE 和 BYPASS 引脚的状态是否正确配置。 |
    | 功耗异常 | 检查电源电压是否超出额定范围,必要时更换稳压器。 |

    总结和推荐


    综合评估
    GS1674 是一款性能卓越的自适应电缆均衡器,具备广泛的适用性和强大的市场竞争力。其出色的自动均衡能力和良好的电气特性使其成为高清视频传输领域的理想选择。
    推荐意见
    我们强烈推荐 GS1674 用于需要长距离、高质量信号传输的应用场景。对于希望降低复杂度、提高可靠性的系统设计者而言,GS1674 是一款值得信赖的产品。

GS1674-INE3参数

参数
内置选项 -
LIN总线唤醒功能 -
最小工作供电电压 -
最小LIN总线电压 -
LIN 规格 -
最大LIN总线电压 -
支持协议 DVB-ASI,SMPTE
最大工作供电电压 -
数据速率 1.485Gbps
调节器电压 -
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘
