首页  >  产品百科  >  GS2978-CTE3

GS2978-CTE3

产品分类: LIN收发器
厂牌: SEMTECH
产品描述: SMPTE 3.135V 3.465V QFN 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: GS2978-CTE3
供应商: 云汉优选
标准整包数: 1

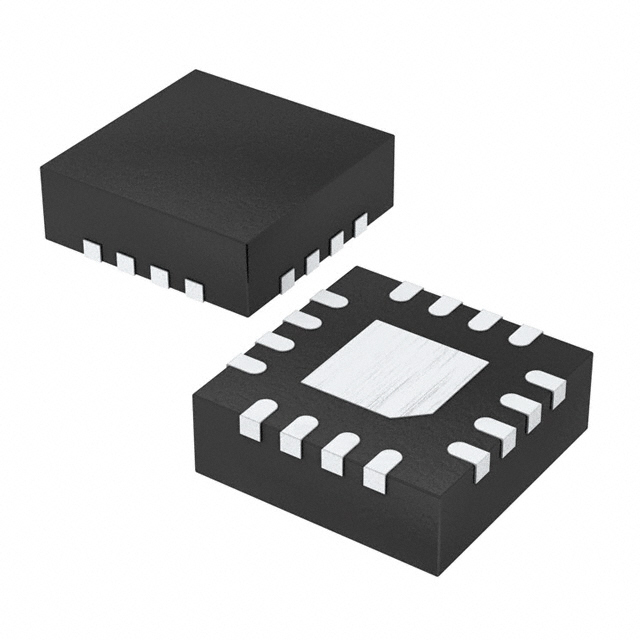

SEMTECH LIN收发器 GS2978-CTE3

GS2978-CTE3概述

    # GS2978 HD-LINX® III Multi-Rate Dual Slew-Rate Cable Driver

    产品简介


    GS2978是一款由Gennum公司设计的高带宽BiCMOS集成电路,专为驱动单个或两个75Ω同轴电缆而设计。该产品能够支持高达2.97Gb/s的数据速率,并且提供两种可选的上升沿下降沿速度,以确保符合SMPTE 424M、SMPTE 259M、SMPTE 344M和SMPTE 292M标准。此外,GS2978具有低功耗、环保特性(Pb-free和RoHS合规),并且能无缝接口到其他HD-LINX® III家族产品。

    技术参数


    - 数据率: 最高可达2.97Gb/s
    - 输入: 50Ω差分PECL输入,可AC耦合
    - 电源电压: 3.3V
    - 输出: 双路同轴电缆驱动输出,支持两种可选上升沿下降沿速度
    - 温度范围: 工作温度范围:0°C 至 70°C
    - 封装: 4mm x 4mm 16针QFN封装
    - 功耗: 使用3.3V电源时典型值为168mW

    产品特点和优势


    GS2978的主要优势在于其对多种标准的支持,如SMPTE 424M、SMPTE 292M、SMPTE 344M和SMPTE 259M,这使其在高清视频传输中表现卓越。同时,其无需外部偏置电阻的设计使得安装更加简便,降低了用户成本。其环保特性(Pb-free和RoHS合规)也符合现代电子元器件的绿色趋势。

    应用案例和使用建议


    GS2978广泛应用于SMPTE 424M、SMPTE 292M、SMPTE 344M和SMPTE 259M的同轴电缆串行数字接口。实际应用中,用户需要注意在长输入线长度超过约1厘米时,输入端需要适当的终端。例如,在典型的电路应用图中,可以通过在输入端放置电容来实现简单的AC耦合,确保病理信号被正确耦合。对于较长的传输线路,还需特别注意PCB布局设计,如去除PCB接地平面以减少寄生电容。

    兼容性和支持


    GS2978与HD-LINX® III家族产品完全兼容,易于集成。Gennum公司提供详细的SMD再流焊工艺指南,帮助用户完成贴装过程。另外,针对不同温度范围的应用,用户应选择合适的RSET电阻值以保证可靠运行。

    常见问题与解决方案


    - 问题: 在设置SD/HD输入引脚时,如何区分SMPTE 259M和SMPTE 424M?
    - 解答: 若要符合SMPTE 259M标准或任何要求较慢上升沿下降沿时间的数据速率,则将SD/HD引脚设为高电平;若需满足SMPTE 424M或SMPTE 292M标准及更快的数据速率需求,则应将其设为低电平。

    - 问题: 输出阻抗失配导致信号质量问题,应如何处理?
    - 解答: 需要在输出端添加LC滤波器,确保输出阻抗匹配。具体值取决于实际PCB布局,典型值为5.6nH的电感和4.7μF的电容。

    总结和推荐


    综上所述,GS2978凭借其出色的高性能、多种标准支持、低功耗和环保特性,在高清视频传输领域具备显著的优势。建议电子工程师和设计师在涉及SMPTE标准的项目中优先考虑采用GS2978,它不仅能提升系统整体性能,还能简化设计流程并降低成本。

GS2978-CTE3参数

参数
内置选项 -
数据速率 -
最小LIN总线电压 -
调节器电压 -
支持协议 SMPTE
LIN总线唤醒功能 -
最大LIN总线电压 -
最小工作供电电压 3.135V
LIN 规格 -
最大工作供电电压 3.465V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

GS2978-CTE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS2978-CTE3数据手册

厂牌 PDF简要描述 下载
SEMTECH LIN收发器 SEMTECH GS2978-CTE3 GS2978-CTE3数据手册

GS2978-CTE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 42.7
50+ ¥ 41.65
100+ ¥ 40.6
200+ ¥ 39.9
库存: 6000
起订量: 10 增量: 250
交货地:
最小起订量为:10
合计: ¥ 427
