首页  >  产品百科  >  GS1524-CKDE3

GS1524-CKDE3

产品分类: LIN收发器
厂牌: SEMTECH
产品描述: DVB-ASI,SMPTE 1.485Gbps SO-16 贴片安装
供应商型号: GS1524-CKDE3-ND
供应商: Digi-Key
标准整包数: 1

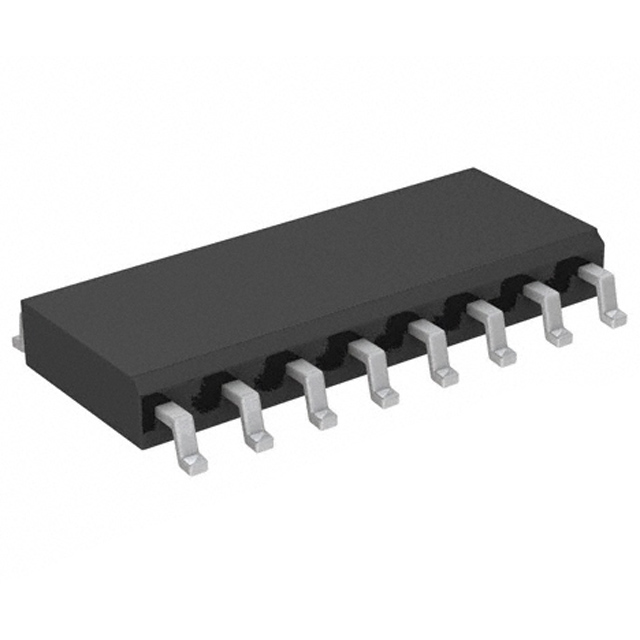

SEMTECH LIN收发器 GS1524-CKDE3

GS1524-CKDE3概述

    GS1524 Multi-Rate SDI Adaptive Cable Equalizer

    产品简介


    GS1524 Multi-Rate SDI Adaptive Cable Equalizer是一款专为高速串行数字接口设计的电缆均衡器。该器件能够处理从143Mb/s到1.485Gb/s的数据速率,适用于SMPTE 292M、SMPTE 344M和SMPTE 259M标准。此外,它还支持DVB-ASI标准,在270Mb/s数据速率下表现出色。GS1524的应用范围广泛,主要集中在SMPTE 292M、SMPTE 344M和SMPTE 259M同轴电缆的串行数字接口。

    技术参数


    - 支持的数据速率: 143Mb/s 至 1.485Gb/s
    - 支持的标准: SMPTE 292M、SMPTE 344M 和 SMPTE 259M
    - 数据特性: 自动电缆均衡、多标准操作、手动旁路模式(低数据率和缓慢上升/下降时间时有用)
    - 典型最大均衡长度: Belden 1694A电缆,1.485Gb/s时140米,270Mb/s时350米
    - 输出特性: 差分输出(50Ω内拉),峰值至峰值输出电压800mV
    - 工作温度范围: 0°C 至 +70°C
    - 电源要求: 单个3.3V电源
    - 功耗: 典型值为265mW

    产品特点和优势


    GS1524的主要特点是其自动电缆均衡能力和对多种标准的支持。它特别适合需要高数据速率且具有复杂传输环境的应用。此外,其内置的Mute功能和CLI功能提供了额外的灵活性和控制能力。性能优化使得在270Mb/s和1.485Gb/s的数据速率下表现出色,能够在广泛的电缆长度范围内保持信号完整性。

    应用案例和使用建议


    GS1524可以应用于各种视频传输系统中,如广播电视传输、专业监控系统等。对于高数据速率的视频传输应用,该器件能够有效延长信号传输距离并减少噪声干扰。在实际使用中,建议使用适当的AC耦合方式以提高信号质量,并根据不同的电缆长度和数据速率调整MCLADJ阈值以确保最佳的信号均衡效果。

    兼容性和支持


    GS1524的设计兼容于多种串行数字接口标准,能够无缝集成到现有的视频传输系统中。制造商提供全面的技术支持和维护服务,确保用户能够充分利用该器件的性能。

    常见问题与解决方案


    - 问题1: 输出信号不稳定
    - 解决方法: 检查输入信号是否符合标准,调整MCLADJ阈值以优化信号均衡。
    - 问题2: 温度范围限制
    - 解决方法: 确保工作环境温度不超过70°C,若环境温度过高,可采取散热措施。
    - 问题3: 高速数据传输下的抖动问题
    - 解决方法: 确认使用正确的应用电路以保证信号的稳定传输。

    总结和推荐


    综上所述,GS1524是一款性能优越、兼容性强的高速串行数字信号电缆均衡器。它能够支持多种标准,具备自动电缆均衡和灵活的Mute功能,适用于各种高数据速率的视频传输应用。鉴于其出色的性能和可靠性,我们强烈推荐使用GS1524以提升视频传输系统的质量和稳定性。

GS1524-CKDE3参数

参数
最小LIN总线电压 -
最大LIN总线电压 -
最大工作供电电压 -
数据速率 1.485Gbps
调节器电压 -
最小工作供电电压 -
内置选项 -
LIN 规格 -
支持协议 DVB-ASI,SMPTE
LIN总线唤醒功能 -
通用封装 SO-16
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,管装

GS1524-CKDE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS1524-CKDE3数据手册

厂牌 PDF简要描述 下载
SEMTECH LIN收发器 SEMTECH GS1524-CKDE3 GS1524-CKDE3数据手册

GS1524-CKDE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
