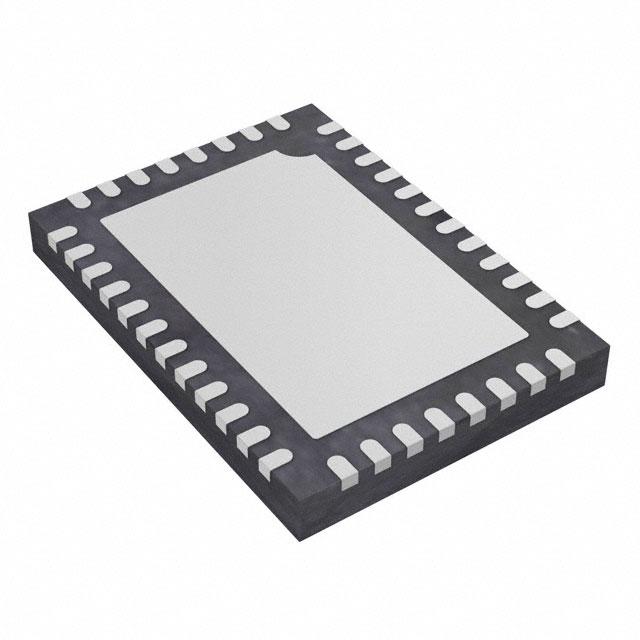

GS12090-INE3

产品分类: LIN收发器
厂牌: SEMTECH
产品描述: DVB-ASI,MADI,SMPTE 1.71V 1.89V 11.88Gbps QFN 贴片安装
供应商型号: 4243051
供应商: 海外现货
标准整包数: 1
SEMTECH LIN收发器 GS12090-INE3

GS12090-INE3概述

    GS12090 双向 12G UHD-SDI 重定时自适应电缆均衡器/电缆驱动器

    1. 产品简介


    GS12090 是一款由 Semtech 公司开发的双向 12G UHD-SDI 重定时自适应电缆均衡器/电缆驱动器。它支持多种标准的数据速率,适用于从 1Mb/s 到 11.88Gb/s 的应用。GS12090 集成了自动电缆均衡功能,可以处理各种电缆长度,同时提供出色的信号恢复能力。此产品广泛应用于下一代 12G UHD-SDI 基础设施,如摄像机、切换器、分配放大器和路由器。

    2. 技术参数


    基本特性:
    - 单端口 75Ω 同轴电缆接口,集成终端电阻
    - 支持 SMPTE ST 2082-1、ST 2081-1、ST 424、ST 292-1 和 ST 259 等标准
    - 多标准操作范围:1Mb/s 至 11.88Gb/s
    - 支持 DVB-ASI 重定时(270Mb/s)和 MADI 重定时(125Mb/s)
    - 内置眼图监视器
    - 内置伪随机码生成器和检查器
    - 自动电缆均衡
    典型电缆均衡长度:
    - Belden 1694A 电缆:60m @ 11.88Gb/s
    - 65m @ 5.94Gb/s
    - 160m @ 2.97Gb/s
    - 240m @ 1.485Gb/s
    - 400m @ 270Mb/s
    电源要求:
    - 单个 1.8V 电源供应
    - 2.5V 用于电缆驱动器输出
    - 1.2V、1.8V 或 2.5V 用于追踪驱动器输出

    3. 产品特点和优势


    GS12090 以其出色的性能和多功能性在市场上具有明显的优势:
    - 高灵活性: 支持多标准数据速率,确保在不同应用中都能实现最佳性能。
    - 自适应均衡: 能够自动调整电缆均衡,适应不同长度的电缆,确保信号完整性。
    - 低功耗: 在延长电池寿命和降低系统能耗方面表现优异。
    - 广泛的适用范围: 广泛应用于各种高性能视频传输系统,如 UHDTV1、UHDTV2、4K D-Cinema 和 3D HFR 和 HDR 生产格式。
    - 多功能接口: 提供多种控制和状态监测接口,方便调试和故障排除。

    4. 应用案例和使用建议


    应用场景:
    - 摄像机: GS12090 可以用于提高视频信号的传输质量和稳定性。
    - 切换器: 通过提高信号处理能力,GS12090 可以帮助实现高效、低延迟的视频信号切换。
    - 分配放大器和路由器: GS12090 可以确保信号的稳定传输,提高系统的整体性能。
    使用建议:
    - 在进行安装和配置时,要特别注意电缆的选择和连接方式,以确保信号的质量和稳定性。
    - 利用内置的 PRBS 生成器和检查器,可以进行详细的信号质量测试和诊断。

    5. 兼容性和支持


    兼容性:
    - GS12090 与 GS3590 兼容,这使得现有系统的升级变得更加容易。
    - 支持多种标准的数据速率,可以与不同的设备无缝集成。
    支持和维护:
    - Semtech 提供详尽的技术文档和客户支持,帮助用户快速解决问题。
    - 产品支持范围广泛,包括硬件、软件和技术支持服务。

    6. 常见问题与解决方案


    常见问题:
    - 信号失真
    - 信号丢失
    解决方案:
    - 信号失真: 检查电缆连接,确保使用高质量的电缆,并且接头牢固。必要时,调整电缆均衡设置。
    - 信号丢失: 检查电源连接,确保电源电压符合要求。检查芯片选择引脚(CS),确保正确配置。

    7. 总结和推荐


    综上所述,GS12090 是一款高度集成、功能强大的双向 12G UHD-SDI 重定时自适应电缆均衡器/电缆驱动器。它具备出色的信号处理能力和广泛的适用范围,在摄像机、切换器、分配放大器和路由器等多种应用中表现出色。因此,强烈推荐使用 GS12090 来提升视频传输系统的性能和可靠性。

GS12090-INE3参数

参数
支持协议 DVB-ASI,MADI,SMPTE
LIN总线唤醒功能 -
最小LIN总线电压 -
调节器电压 -
数据速率 11.88Gbps
最大工作供电电压 1.89V
最小工作供电电压 1.71V
LIN 规格 -
内置选项 -
最大LIN总线电压 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

GS12090-INE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS12090-INE3数据手册

厂牌 PDF简要描述 下载
SEMTECH LIN收发器 SEMTECH GS12090-INE3 GS12090-INE3数据手册

GS12090-INE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
