首页  >  产品百科  >  GS12181-INE3

GS12181-INE3

产品分类: LIN收发器
厂牌: SEMTECH
产品描述: SMPTE
供应商型号: 4242976
供应商: 海外现货
标准整包数: 1

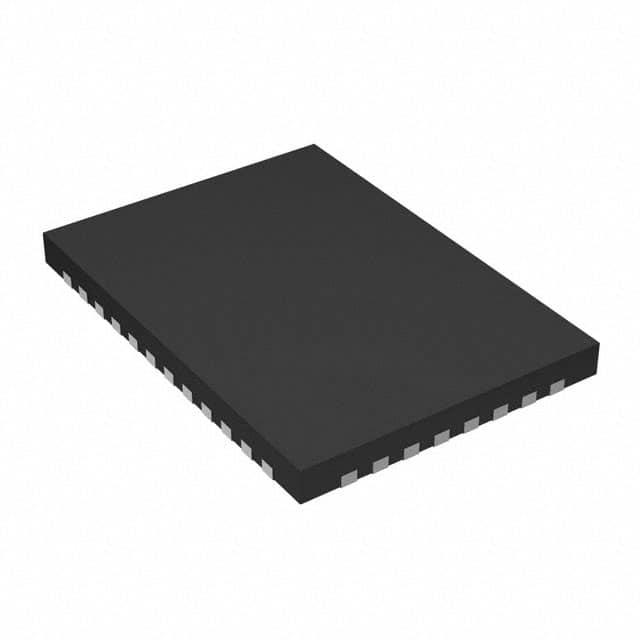

SEMTECH LIN收发器 GS12181-INE3

GS12181-INE3概述

    # GS12181 技术手册概述

    产品简介


    GS12181 是由 Semtech 生产的一款高性能低功耗多速率再定时电缆驱动器,支持高达 12G UHD-SDI 的传输速率。它适用于下一代 3D/2D HFR HDTV 和 2K D-Cinema、UHDTV1 和 4K D-Cinema 等高端视频应用设备,如摄像机、显示器、切换器等。此外,GS12181 也广泛应用于 3G、6G 和 12G UHD-SDI 基础设施中,以支持 UHDTV2、UHDTV1、4K D-Cinema 和 3D HFR 和 HDR 制作图像格式。

    技术参数


    主要功能和电气特性
    - 工作速率范围:从 1Mb/s 到 11.88Gb/s。
    - 标准支持:符合 SMPTE ST 2082-1、ST 2081-1、ST 424、ST 292-1 和 ST 259。
    - 输出支持:支持 DVB-ASI (270Mb/s) 和 MADI (125Mb/s)。
    - 功耗:约 340mW。
    - 电源:模拟和数字核心采用 1.8V 供电,输出端采用 2.5V 或 3.3V 供电。
    - 输入支持:DC 耦合,范围从 1.2V 至 2.5V CML 逻辑电平。
    - 自动降功率功能:信号丢失时自动进入低功耗模式。
    - 补偿功能:可编程迹线均衡器,补偿高达 20 英寸 FR4 长度的损耗。
    - 预加重功能:高预加重能力(最高可达 8 英寸 FR4)。
    - 输出驱动控制:手动/自动输出斜率控制和单独选择的输出预加重功能。
    - 其他特性:集成 100Ω 差分输入数据终止和 75Ω 输出终止;支持 4 个可配置 GPIO 引脚;宽温度范围:-40°C 到 +85°C。

    产品特点和优势


    GS12181 的独特功能和优势使其在市场上具有很高的竞争力。其内置的自适应均衡器能够补偿不同长度的电缆传输损耗,从而保证信号传输的稳定性。此外,该器件支持多种标准和协议,提供了广泛的应用范围。低功耗设计和宽工作温度范围使其成为极端环境下的理想选择。

    应用案例和使用建议


    GS12181 广泛应用于高端视频设备,如摄像机、显示器和切换器。对于系统设计师而言,了解其具体应用和配置方式至关重要。例如,在设计高速信号传输系统时,应考虑电缆长度对信号衰减的影响,合理设置预加重参数以补偿损耗。此外,使用自动或手动斜率控制可以确保信号质量的一致性。

    兼容性和支持


    GS12181 与 GS12281、GS12182、GS12081 和 GS3281 兼容,这使得设计更加灵活。Semtech 提供全面的技术支持,包括电路设计指南和详细的文档资源。用户可以通过联系本地销售工程师获得更多的技术支持和服务。

    常见问题与解决方案


    常见问题与解决办法
    1. 信号传输不稳定
    - 解决方案:检查电缆长度和质量,调整预加重设置。
    2. 功耗过高
    - 解决方案:确认所有不必要的输出引脚处于禁用状态,调整电源电压设置。
    3. 自动斜率控制失效
    - 解决方案:检查配置寄存器设置,确保正确启用自动斜率控制。

    总结和推荐


    GS12181 是一款非常出色的低功耗多速率再定时电缆驱动器,适用于高端视频应用领域。它的多标准支持、宽温度范围和低功耗设计使它成为许多关键应用的理想选择。对于需要高性能视频传输系统的设计师而言,强烈推荐使用 GS12181。

GS12181-INE3参数

参数
LIN总线唤醒功能 -
最小LIN总线电压 -
调节器电压 -
LIN 规格 -
内置选项 -
最小工作供电电压 -
支持协议 SMPTE
最大工作供电电压 -
数据速率 -
最大LIN总线电压 -
零件状态 新设计不推荐
包装方式 托盘

GS12181-INE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS12181-INE3数据手册

厂牌 PDF简要描述 下载
SEMTECH LIN收发器 SEMTECH GS12181-INE3 GS12181-INE3数据手册

GS12181-INE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 230.0951
5+ ¥ 230.0951
10+ ¥ 225.9862
25+ ¥ 221.8774
50+ ¥ 221.8774
库存: 178
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 230.09
直接购买
加入购物车
