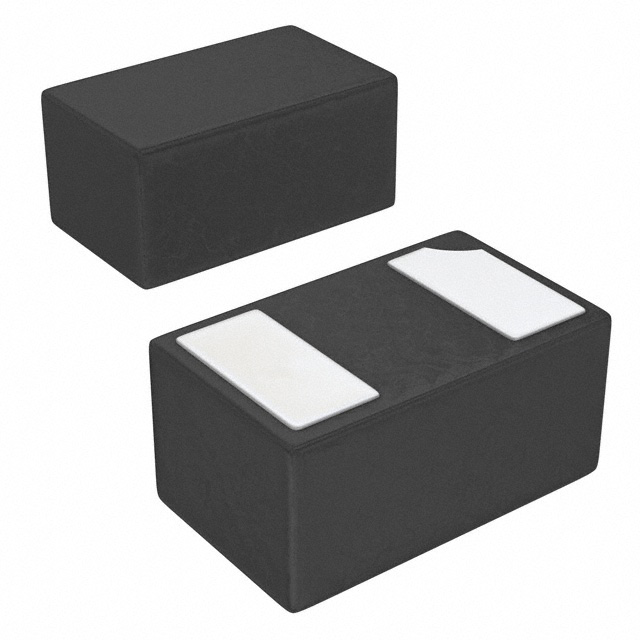

UCLAMP0571P.TNT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 5V 单向 1.2KW 80A 15V 6V 0603 贴片安装 1.6mm(长度)*570μm(高度)
供应商型号: TMT-UCLAMP0571P.TNT
供应商: 海外现货
标准整包数: 10000
SEMTECH TVS二极管/ESD抑制器 UCLAMP0571P.TNT

UCLAMP0571P.TNT概述


    产品简介


    μClamp0571P - μClamp3671P:高性能瞬态电压抑制器(TVS)二极管
    μClamp0571P - μClamp3671P 系列瞬态电压抑制器(TVS)二极管专为保护高速数据线而设计。这些产品适用于多种场合,如移动设备、USB电源总线、电池保护、数字线路和接近传感器等。TVS二极管利用固态雪崩技术,通过提供快速响应时间和低操作及钳位电压来确保板级保护,同时不会导致设备退化。

    技术参数


    μClamp0571P - μClamp3671P 的关键技术规格如下:
    - 绝对最大额定值
    - 峰值脉冲功率(tp = 8/20μs):1200-1500 W
    - 静电放电(ESD):±30 kV(空气接触)
    - 操作温度范围(TJ):-40°C 至 +125°C
    - 存储温度范围(TSTG):-55°C 至 +150°C
    - 电气特性
    - 反向隔离电压(VRWM):5V 至 36V
    - 反向击穿电压(VBR):根据型号不同,典型值在 6V 至 44V 之间
    - 反向泄漏电流(IR):<10 nA
    - 峰值脉冲电流(IPP):最高可达 80A
    - 钳位电压(VC):随电流变化,最高可达 80V
    - 动态电阻(RDYN):0.05Ω 至 0.29Ω
    - 结电容(CJ):随电压变化,范围为 150pF 至 675pF

    产品特点和优势


    μClamp0571P - μClamp3671P 以其出色的性能和稳定性著称。以下是它们的主要特点和优势:
    - 高瞬态峰值电流能力:能够处理高达 80A 的瞬态电流,提供可靠的过电压保护。
    - 低钳位电压:有效减少对敏感组件的损害。
    - 低漏电流:保证了系统在正常操作时的低功耗。
    - 宽工作电压范围:可适应多种电压要求(5V 至 36V),增加了通用性。
    - 快速响应时间:能够在纳秒级别内启动保护机制。
    - 无设备退化:无需更换或维修,延长了使用寿命。

    应用案例和使用建议


    这些 TVS 二极管广泛应用于多个领域,例如:
    - 移动设备:保护手机、平板电脑等免受静电放电(ESD)和其他瞬态事件的影响。
    - USB 电源总线:在 USB 端口受到过电压冲击时提供保护。
    - 电池保护:在充电过程中防止过电压损害电池。
    使用建议:
    1. 在装配过程中应遵循 Semtech 推荐的焊接参数,以确保良好的焊点质量和长期可靠性。
    2. 对于需要保护的电路,建议按照制造商推荐的引脚布局进行布线和安装,以达到最佳保护效果。

    兼容性和支持


    μClamp0571P - μClamp3671P 系列产品具备广泛的兼容性,可以与其他标准电子元件和设备轻松集成。Semtech 提供全面的技术支持和客户服务中心,为用户提供详细的资料和售后支持。

    常见问题与解决方案


    1. 问题:如何确保正确选择合适的 TVS 二极管?
    - 解决方案:根据所需保护的电压范围选择对应的型号(5V 至 36V)。
    2. 问题:如何处理焊接过程中出现的焊点质量问题?
    - 解决方案:遵循 Semtech 推荐的焊接参数,并确保使用的焊锡膏符合推荐标准。

    总结和推荐


    总体而言,μClamp0571P - μClamp3671P 系列 TVS 二极管凭借其卓越的瞬态保护能力和高可靠性,成为各类电子设备的理想选择。它们广泛适用于移动设备、USB 端口和其他需要过电压保护的应用场合。推荐使用这些 TVS 二极管,特别是在面对严苛的瞬态环境时,以确保系统安全和稳定运行。

UCLAMP0571P.TNT参数

参数
峰值脉冲功率 1.2KW
极性 单向
工作电压 5V
箝位电压 15V
击穿电压 6V
峰值脉冲电流 80A
长*宽*高 1.6mm(长度)*570μm(高度)
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCLAMP0571P.TNT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP0571P.TNT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP0571P.TNT UCLAMP0571P.TNT数据手册

UCLAMP0571P.TNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
