首页  >  产品百科  >  UCLAMP0561P.TNT

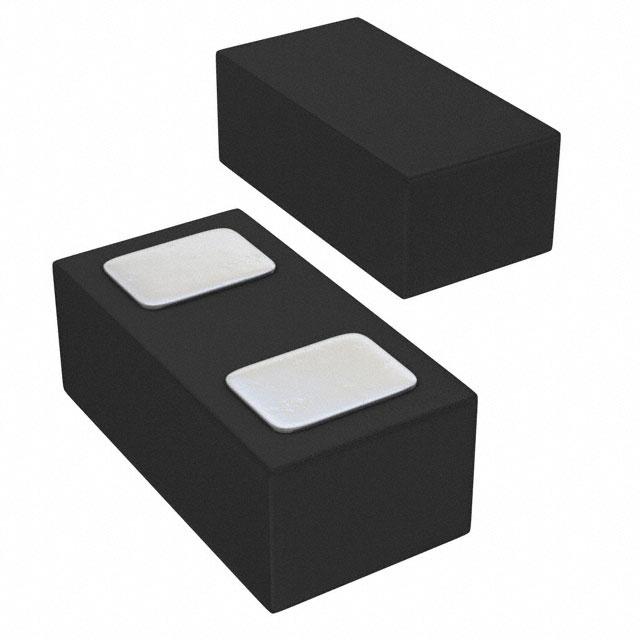

UCLAMP0561P.TNT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 5V 1.6KW 80A 15V 6V UDFN-2 贴片安装 1.6mm(长度)*500μm(高度)
供应商型号: F-UCLAMP0561P.TNT
供应商: 海外现货
标准整包数: 10000
SEMTECH TVS二极管/ESD抑制器 UCLAMP0561P.TNT

UCLAMP0561P.TNT概述

    # µClamp0561P - µClamp6061P:高功率单线ESD和浪涌保护二极管

    1. 产品简介


    µClamp0561P - µClamp6061P 系列是Semtech公司推出的高功率微型钳位(MicroClamp®)系列产品,专为在严苛的瞬态环境中提供出色的电路保护而设计。该系列产品采用固态雪崩技术,广泛应用于消费电子和工业设备中,用于保护敏感的数字和模拟电路免受过电压、静电放电(ESD)、雷击和其他瞬态事件的损害。
    主要功能:
    - 提供高达IEC 61000-4-2标准下的接触式ESD防护(±30kV)。
    - 针对电源线路和数据线路的浪涌电流能力强大。
    - 工作电压范围宽泛,涵盖5V至60V,满足多种电压需求。
    - 小尺寸封装(SLP1608P2),适合紧凑型设计。
    应用领域:
    - 手机和移动通信设备。
    - 工业自动化和控制系统。
    - 电池保护电路。
    - 仪表设备和监控系统(如CCTV摄像头)。
    - 微控制器接口(RESET、IRQ等引脚保护)。

    2. 技术参数


    以下是µClamp系列的主要技术参数概览:
    | 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 反向关断电压 | VRWM | V | 5 | 60 | - |
    | 反向击穿电压 | VBR | V | 6 | 85 | - |
    | 峰值脉冲电流 | IPP | A | 8 | 80 | - |
    | 静态电容 | CJ | pF | - | 800 | - |
    | 动态电阻 | RDYN | Ω | 0.05 | - | - |
    | 漏电流 | IR | nA | - | 300 | - |
    环境特性:
    - 工作温度范围:-40°C 至 +125°C。
    - 存储温度范围:-55°C 至 +150°C。
    包装信息:
    - 封装形式:SLP1608P2(1.6 × 0.8 × 0.50 mm)。
    - 表面处理:无铅NiAu镀层。
    - 符合RoHS和WEEE环保要求。

    3. 产品特点和优势


    µClamp0561P - µClamp6061P 系列具有以下显著特点和优势:
    1. 高可靠性:采用固态雪崩技术,能够承受极端的瞬态电压冲击。
    2. 快速响应:在纳秒级时间内启动保护,避免器件损坏。
    3. 低钳位电压:低动态电阻确保在大电流条件下保持较低的电压水平。
    4. 紧凑设计:符合行业标准的小型封装,便于集成到空间受限的设计中。
    5. 广泛的工作电压范围:可覆盖从5V到60V的多种应用场景。

    4. 应用案例和使用建议


    典型应用场景:
    - USB接口保护:用于USB接口的VBus保护,确保瞬态过压不会影响数据传输。
    - 电池保护电路:防止电池充电时的过压或放电过程中的反向电压损害。
    - 工业控制设备:例如,用于RS-485通信线路的保护,减少因雷击引起的故障。
    使用建议:
    - 布局优化:尽量将二极管靠近待保护电路,以缩短布线长度并降低寄生电感的影响。
    - 热管理:大电流应用需注意散热设计,避免过热引发性能下降。
    - 兼容性测试:在最终设计中测试其与整个系统的兼容性,确保正常运行。

    5. 兼容性和支持


    µClamp系列与主流的印刷电路板(PCB)设计工具完全兼容,例如Altium Designer和Cadence Allegro。Semtech提供详尽的技术文档和支持服务,包括产品样品、评估板以及在线技术支持,帮助用户快速完成产品开发。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 漏电流偏高 | 检查焊接质量,确保没有虚焊或冷焊现象。 |
    | 保护效果不明显 | 确认选型是否正确,检查VRWM是否匹配实际需求。 |
    | 超出额定电流导致损坏 | 安装TVS二极管时增加外部限流电阻以降低峰值电流。 |

    7. 总结和推荐


    µClamp0561P - µClamp6061P 系列是一款高性能、高可靠性的电路保护解决方案,适用于需要严格瞬态保护的应用场合。其强大的浪涌防护能力和小巧的封装使其成为消费电子和工业控制领域的理想选择。
    推荐理由:
    - 广泛的工作电压范围和优异的电气特性使其适配多种应用场景。
    - 快速响应时间和低漏电流确保最佳的保护效果。
    - 符合环保要求且提供全面的技术支持。
    结论:强烈推荐µClamp系列作为高可靠性瞬态保护的首选解决方案。

UCLAMP0561P.TNT参数

参数
峰值脉冲电流 80A
峰值脉冲功率 1.6KW
极性 -
工作电压 5V
箝位电压 15V
击穿电压 6V
长*宽*高 1.6mm(长度)*500μm(高度)
通用封装 UDFN-2
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCLAMP0561P.TNT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP0561P.TNT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP0561P.TNT UCLAMP0561P.TNT数据手册

UCLAMP0561P.TNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.207 ¥ 1.7531
20000+ $ 0.2051 ¥ 1.7374
30000+ $ 0.2033 ¥ 1.7218
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 17531
