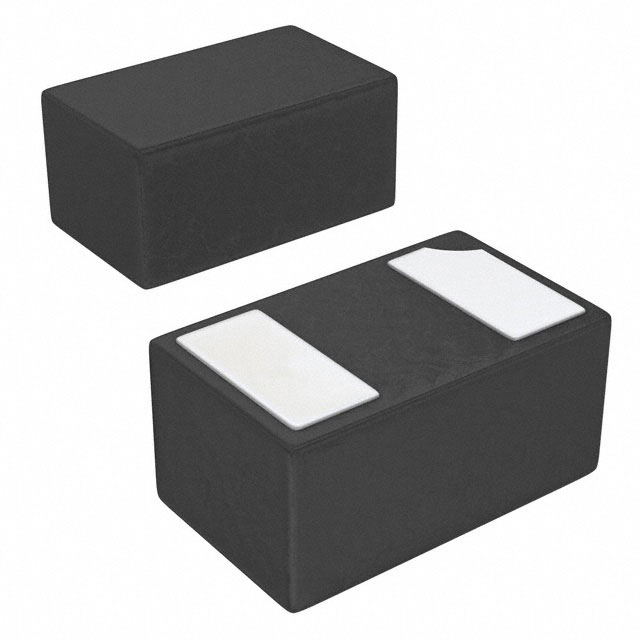

UCLAMP1571P.TNT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 15V 单向 1.5KW 40A 40V 17.5V 0603 贴片安装 1.6mm(长度)*570μm(高度)
供应商型号: 4257369
供应商: 海外现货
标准整包数: 1
SEMTECH TVS二极管/ESD抑制器 UCLAMP1571P.TNT

UCLAMP1571P.TNT概述

    # MicroClamp®系列TVS二极管技术手册

    产品简介


    基本介绍
    MicroClamp®系列TVS(Transient Voltage Suppressor)二极管是Semtech Corporation研发的产品,主要用于保护敏感电子设备免受瞬态电压(如静电放电ESD、闪电、电缆放电事件CDE)的损坏。这些二极管特别适用于手机及其配件、USB电压总线、电池保护以及各种数字线路的瞬态保护。
    主要功能
    - 快速响应时间:能够快速导通以抑制瞬态过电压。
    - 低操作电压和钳位电压:确保在高瞬态电流下也能保持低电压。
    - 高峰值脉冲电流能力:可处理大电流而不发生降级。
    应用领域
    - 手机及配件
    - USB电压总线
    - 汽车应用
    - 数字信号线路
    - 接近传感器

    技术参数


    以下是各个型号MicroClamp®系列TVS二极管的技术参数概览:
    | 型号 | 反向断开电压 (V) | 低漏电流 (nA) | 峰值脉冲电流 (A) | 钳位电压 (V) | 动态电阻 (Ω) | 封装尺寸 (mm) |
    ||
    | uClamp0571P | 5 | < 10 | 8 | 10 | 0.05 | 1.6 x 1.0 x 0.57 |
    | uClamp0871P | 8 | < 10 | 6.5 | 15 | 0.05 | 1.6 x 1.0 x 0.57 |
    | uClamp1071P | 10 | < 10 | 6 | 17 | 0.05 | 1.6 x 1.0 x 0.57 |
    | uClamp1271P | 12 | < 10 | 4.5 | 22 | 0.05 | 1.6 x 1.0 x 0.57 |
    | uClamp1571P | 15 | < 10 | 4 | 25 | 0.05 | 1.6 x 1.0 x 0.57 |
    | uClamp1871P | 18 | < 10 | 3.5 | 28 | 0.1 | 1.6 x 1.0 x 0.57 |
    | uClamp2271P | 22 | < 10 | 2.5 | 55 | 0.1 | 1.6 x 1.0 x 0.57 |
    | uClamp2671P | 26 | < 10 | 2.3 | 65 | 0.1 | 1.6 x 1.0 x 0.57 |
    | uClamp3671P | 36 | < 10 | 1.8 | 80 | 0.2 | 1.6 x 1.0 x 0.57 |

    产品特点和优势


    独特功能和优势
    - 坚固耐用:采用固体硅雪崩技术,能够在恶劣环境下长时间可靠工作。
    - 多种电压选项:支持从5V到36V的不同电压系统。
    - 高可靠性:符合AEC-Q100标准,适用于汽车应用。
    - 环保材料:无铅,无卤素,符合RoHS/WEEE要求。
    市场竞争力
    这些二极管在高瞬态电流条件下表现出色,且具有出色的钳位性能,使其成为市场上最具竞争力的瞬态保护产品之一。

    应用案例和使用建议


    应用场景分析
    - 手机及其配件:MicroClamp®系列二极管能够有效保护手机内的敏感电路免受静电放电的损害。
    - USB电压总线:适用于USB端口的瞬态保护,确保数据传输的安全。
    - 接近传感器:在复杂的电磁环境中提供可靠的保护。
    使用建议
    - 在设计时,应考虑所选型号的具体电压等级和峰值脉冲电流能力,以确保最佳保护效果。
    - 进行充分的热测试,以验证二极管在实际工作条件下的性能表现。

    兼容性和支持


    其他电子元器件兼容性
    这些二极管与其他标准封装的电子元器件具有良好的兼容性,可方便地集成到现有的电路板设计中。
    厂商支持和维护
    Semtech Corporation提供详尽的技术文档和支持服务,帮助用户快速解决在使用过程中遇到的问题。

    常见问题与解决方案


    解决方案
    1. Q:如何正确焊接MicroClamp®二极管?
    - A:应遵循推荐的焊膏厚度、印刷模板设计和回流曲线参数进行焊接。

    2. Q:如何选择合适的电压等级?
    - A:根据待保护电路的工作电压范围来选择合适的型号。
    3. Q:如何判断是否达到最大峰值功率?
    - A:通过查看特定型号的最大钳位电压和峰值脉冲电流参数来计算最大峰值功率。

    总结和推荐


    综合评估
    MicroClamp®系列TVS二极管凭借其高效可靠的瞬态保护能力和多种电压选项,成为了各类电子产品的重要保护元件。无论是在手机、USB端口还是汽车应用中,都能提供卓越的保护效果。
    推荐使用
    鉴于其优越的性能和广泛的应用领域,我们强烈推荐MicroClamp®系列TVS二极管作为瞬态保护的理想选择。

UCLAMP1571P.TNT参数

参数
击穿电压 17.5V
峰值脉冲电流 40A
峰值脉冲功率 1.5KW
极性 单向
工作电压 15V
箝位电压 40V
长*宽*高 1.6mm(长度)*570μm(高度)
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
