UCLAMP3311Z.TFT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 3.3V 双向 30W 4A 7.5V 3.65V 0201 贴片安装
供应商型号: UCLAMP3311Z.TFT
供应商: 国内现货
标准整包数: 1

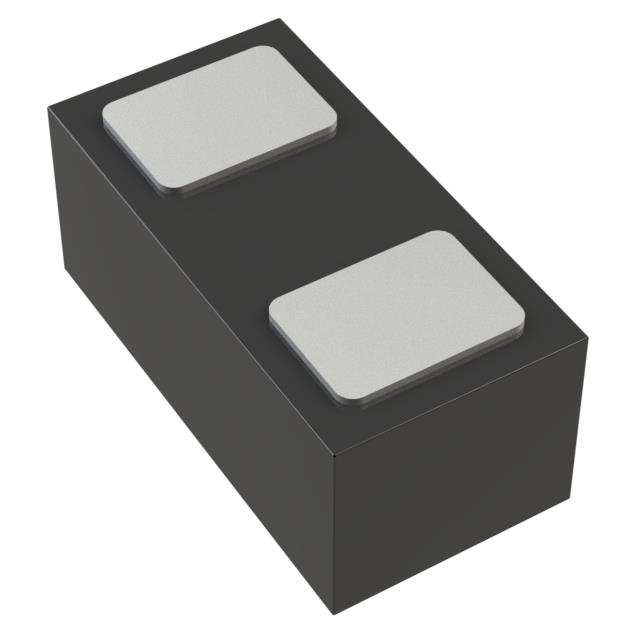

SEMTECH TVS二极管/ESD抑制器 UCLAMP3311Z.TFT

UCLAMP3311Z.TFT概述

    µClamp3311Z 技术手册概述

    产品简介


    µClamp3311Z 是一款由 Semtech 设计的超小型瞬态电压抑制(TVS)二极管,主要用于保护敏感电子设备免受静电放电(ESD)引起的损害或锁存现象。它适用于单个数据线路的保护,典型工作电压为 ±3.3V,具有超低的动态电阻和电容,非常适合便携式应用,如手机、数码相机和平板电脑等。

    技术参数


    - ESD 耐压:接触方式下为 ±14kV,空气方式下为 ±16kV(符合 IEC 61000-4-2 标准)
    - 最大重复耐压次数:超过 1000 次(符合 IEC 61000-4-2 Level 4 标准)
    - 封装:0201 封装(SLP0603P2X3A)
    - 工作电压范围:±3.3V
    - 电容:典型值 6pF
    - 漏电流:<10 nA(典型值)
    - 动态电阻:0.21Ω(典型值)
    - 绝对最大额定值
    - 峰值脉冲功率(8/20µs):30W
    - 峰值脉冲电流(8/20µs):4A
    - ESD 静电耐受(接触/空气):±14kV/±16kV
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +150°C

    产品特点和优势


    - 超高的 ESD 耐压能力:提供 ±14kV 的接触耐压和 ±16kV 的空气耐压,满足严苛的工业标准。
    - 极小的封装尺寸:采用 0201 封装,仅 0.62mm × 0.32mm × 0.25mm,适合空间受限的应用。
    - 卓越的电气特性:极低的漏电流和电容,使得信号完整性不受影响。
    - 快速响应时间:在 ESD 脉冲下,能够迅速响应并钳位电压,保护下游电路。
    - 坚固耐用:采用固体硅雪崩技术,具备高可靠性和长寿命。

    应用案例和使用建议


    - 应用案例:适用于手机、数码相机、平板电脑等便携式电子产品中的数据线保护。
    - 使用建议:由于该产品尺寸较小,焊接过程中需特别注意,确保良好的焊接质量。具体装配指南请参考本手册中的装配指导部分。

    兼容性和支持


    - 兼容性:可以与其他 Semtech 的 µClamp 系列产品或其他品牌类似封装的产品兼容。
    - 支持:Semtech 提供详尽的技术文档、装配指南及客户支持服务,以帮助用户顺利应用。

    常见问题与解决方案


    - 问题 1:如何避免焊接时出现虚焊?
    - 解决办法:使用推荐的焊接模板设计和厚度,确保正确的焊接剂沉积量。
    - 问题 2:产品在高温环境下表现不佳?
    - 解决办法:确认产品工作在规定的温度范围内,超出范围可能导致性能下降。

    总结和推荐


    µClamp3311Z 在 ESD 保护方面表现出色,具有超高的耐压能力和小巧的封装尺寸,特别适合便携式电子产品的数据线保护。虽然价格相对较高,但其出色的性能和可靠性使其成为值得推荐的选择。对于需要在紧凑空间内实现高效 ESD 保护的应用场合,µClamp3311Z 是理想之选。

UCLAMP3311Z.TFT参数

参数
击穿电压 3.65V
峰值脉冲电流 4A
峰值脉冲功率 30W
极性 双向
工作电压 3.3V
箝位电压 7.5V
0201(0603 公制)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCLAMP3311Z.TFT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP3311Z.TFT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP3311Z.TFT UCLAMP3311Z.TFT数据手册

UCLAMP3311Z.TFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4238
100+ ¥ 0.4
500+ ¥ 0.3865
1000+ ¥ 0.3729
库存: 60000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 4.23
直接购买
加入购物车
