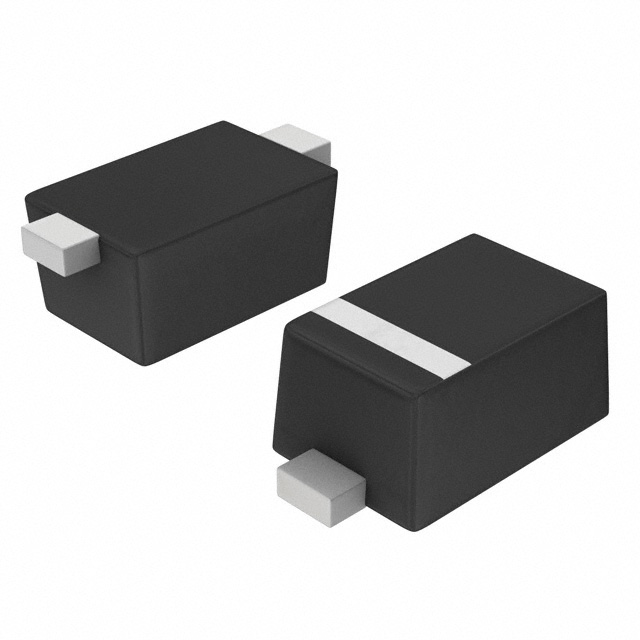

UCLAMP0501H.TCT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 5V 单向 240W 16A 12.5V 6V SC-79,SOD-523 贴片安装
供应商型号: TMT-UCLAMP0501H.TCT
供应商: 海外现货
标准整包数: 3000
SEMTECH TVS二极管/ESD抑制器 UCLAMP0501H.TCT

UCLAMP0501H.TCT概述

    电子元器件产品技术手册:MicroClamp uClamp0501H

    1. 产品简介


    MicroClamp uClamp0501H是一款由Semtech公司生产的瞬态电压抑制(TVS)二极管阵列,专为保护敏感电子产品免受静电放电(ESD)损坏或锁死设计。它特别适用于便携式设备,如手机、笔记本电脑和平板电脑。与多层压敏电阻(MLVs)相比,MicroClamp uClamp0501H具有更大的跨截面面积接合点,可以传导高瞬时电流,同时提供更低的钳位电压,且不会出现器件降解现象。

    2. 技术参数


    - 绝对最大额定值
    - 反向截止电压:5V
    - 反向击穿电压:1V @ 1mA
    - 反向泄漏电流:5μA @ 5V, 25°C
    - 正向电压:0.8V @ 10mA
    - 钳位电压:9V @ 5A, 8/20μs;12V @ 16A, 8/20μs
    - 最大峰值脉冲功率:40W @ 8/20μs
    - 最大峰值脉冲电流:16A @ 8/20μs
    - ESD防护等级:IEC 61000-4-2(空气):±15kV;接触:±8kV
    - 焊接温度:260°C(10秒)
    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 电气特性
    - 工作电压:5V
    - 低泄漏电流
    - 固态雪崩硅技术
    - 联合电子工业协会(EIAJ)SOD-523封装
    - 阻燃等级:UL 94V-0
    - 领导镀层:亚光锡
    - 最大钳位电压:12V @ 16A, 8/20μs
    - 峰值脉冲功率:40W @ 8/20μs
    - 峰值脉冲电流:16A @ 8/20μs

    3. 产品特点和优势


    - 小巧紧凑的SOD-523封装:非常适合便携式电子设备,如手机、PDA、笔记本电脑和数码相机。
    - 低钳位电压:能有效保护I/O或电源线路,减少对被保护设备的损伤。
    - 快速响应时间:能迅速应对瞬时电流,提高整体系统稳定性。
    - 无器件降解:与传统MLVs相比,MicroClamp uClamp0501H不会因为重复的ESD事件而发生性能退化。
    - 适用于多种应用:广泛应用于手机、平板电脑、数码相机等多种便携式设备中,确保数据线的安全传输。

    4. 应用案例和使用建议


    - 应用案例:这款TVS二极管可用于各种便携式设备的数据线ESD防护,以符合IEC 61000-4-2标准的±15kV空气放电和±8kV接触放电要求。
    - 使用建议:
    - 将TVS二极管放置在输入终端或连接器附近,限制瞬时耦合。
    - 最小化TVS与保护线路之间的路径长度。
    - 减少所有导电回路,包括电源和接地回路。
    - 尽可能利用接地平面。

    5. 兼容性和支持


    - MicroClamp uClamp0501H支持多种封装,与传统的SnPb装配工艺兼容。亚光锡镀层是业内标准的无铅替代品,不包含任何会降低焊点质量的合金成分。
    - 由Semtech公司提供全面的技术支持和维护服务,可通过其官网和联系方式获取更多信息。

    6. 常见问题与解决方案


    - 问题1:设备在使用过程中出现频繁的锁定现象。
    - 解决方法:检查是否有过多的ESD干扰,确保安装位置靠近信号输入端,以减轻瞬时冲击的影响。
    - 问题2:设备在高温环境下工作不稳定。
    - 解决方法:确认设备的工作温度范围,确保其在规定的范围内运行。避免过高的工作温度导致器件性能下降。

    7. 总结和推荐


    MicroClamp uClamp0501H是一款专为便携式设备设计的高性能ESD保护器件。它具有体积小巧、低钳位电压、快速响应时间以及无器件降解的特点,能够满足多种便携式设备的数据线ESD防护需求。根据其优越的性能和广泛的适用性,强烈推荐使用MicroClamp uClamp0501H进行电子设备的保护。

UCLAMP0501H.TCT参数

参数
工作电压 5V
箝位电压 12.5V
击穿电压 6V
峰值脉冲电流 16A
峰值脉冲功率 240W
极性 单向
1.3mm(Max)
SC-79,SOD-523
700μm(Max)
通用封装 SC-79,SOD-523
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCLAMP0501H.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP0501H.TCT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP0501H.TCT UCLAMP0501H.TCT数据手册

UCLAMP0501H.TCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
