首页  >  产品百科  >  UCLAMP3661P.TNT

UCLAMP3661P.TNT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 1.6KW 18A 70V 37V UDFN-2 贴片安装
供应商型号: 4242999
供应商: 海外现货
标准整包数: 10000

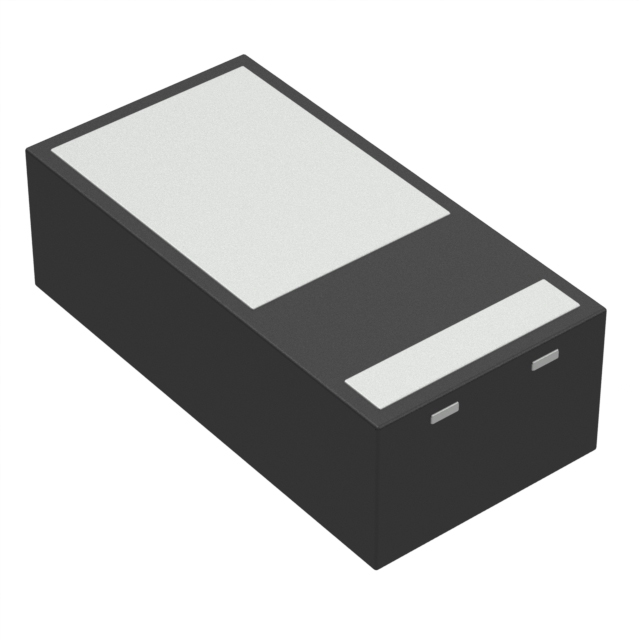

SEMTECH TVS二极管/ESD抑制器 UCLAMP3661P.TNT

UCLAMP3661P.TNT概述


    产品简介


    µClamp0561P - µClamp6061P
    Semtech公司的µClamp系列微封装瞬态电压抑制二极管(TVS)主要用于保护敏感电子设备免受静电放电(ESD)、浪涌电流和其他瞬态过电压的影响。这些产品适用于多种应用领域,包括移动电话、工业设备、USB电源总线、电池保护以及监控摄像机等。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 峰值脉冲功率(tp = 8/20μs) | PPK | 1200-1600 | W |
    | 峰值脉冲电流(tp = 8/20μs) | IPP | 8-80 | A |
    | 接触ESD电压(IEC 61000-4-2) | VESD | ±30 | kV |
    | 存储温度 | TSTG | -55 到 +150 | OC |
    电气特性(T=25°C)
    不同工作电压的µClamp产品具有不同的电气特性,以下为部分型号的数据:
    | 参数 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 |
    ||
    | 反向稳态电压 | VRWM | -40OC到125OC | 5 | - | 30 | V |
    | 反向击穿电压 | VBR | It = 1mA | 6 | 7 | 9 | V |
    | 反向漏电流 | IR | VRWM = 5V T = 25OC | 50 | 300 | nA |
    | 峰值脉冲电流 | IPP | tp = 8/20μs | 80 | - | A |
    | 击穿电压(2) | VC | IPP = 40A, tp = 8/20μs | 12 | - | V |
    | 动态电阻(3) | RDYN | tp = 0.2/100ns (TLP) | 0.05 | - | Ohms |
    | 结电容 | CJ | VR = 0V, f = 1MHz | 800 | - | pF |

    产品特点和优势


    1. 高浪涌电流能力:这些TVS二极管能够承受高达80A的峰值脉冲电流。
    2. 低钳位电压:具有较低的钳位电压,可有效保护电路免受高压冲击。
    3. 快速响应时间:响应时间快,能够在极短时间内导通以保护敏感组件。
    4. 坚固耐用:采用固态硅雪崩技术制造,具备长期可靠性。
    5. 广泛的电压范围:适用于从5V到60V的工作电压范围,适用于多种应用场景。

    应用案例和使用建议


    这些TVS二极管广泛应用于各种电子设备中,例如移动电话、工业设备、USB电源总线、电池保护、平板电脑、闭路电视摄像机等。根据实际应用情况,可以选择合适的工作电压版本,例如:
    - 移动电话:可选用µClamp0561P(5V)
    - 工业设备:可选用µClamp3061P(30V)
    - USB电源总线:可选用µClamp2461P(24V)
    为了确保最佳的保护效果,在使用这些产品时,需要注意焊接过程中的装配指南,例如:
    - 使用激光切割的电解抛光钢网
    - 选择厚度为0.125mm的焊锡膏
    - 采用JEDEC J-STD-020标准的回流焊曲线

    兼容性和支持


    这些TVS二极管具有出色的兼容性,可以与大多数电子设备和模块无缝对接。Semtech公司提供了全面的技术支持,包括详细的装配指南、常见问题解答和技术文档,帮助用户顺利完成安装和调试。

    常见问题与解决方案


    1. 如何选择合适的TVS二极管?
    - 根据实际应用需求选择合适的工作电压范围。例如,如果需要保护的是USB电源总线,可以选择工作电压为24V的µClamp2461P。
    2. 如何正确进行焊接操作?
    - 焊接时,需遵循推荐的装配指南,确保焊锡膏的厚度和均匀性,以避免虚焊和焊点不良。
    3. 如何判断产品是否损坏?
    - 使用万用表测量反向稳态电压VRWM和反向击穿电压VBR。如果测量结果不符合产品规格,则可能需要更换新的TVS二极管。

    总结和推荐


    综上所述,µClamp0561P - µClamp6061P系列TVS二极管是高性能的瞬态电压保护器件,适合于各类电子设备的保护应用。凭借其高浪涌电流能力、低钳位电压和快速响应时间,这些产品能够提供卓越的保护效果,确保敏感电子设备的安全稳定运行。强烈推荐在需要高可靠性瞬态保护的应用中使用这些产品。

UCLAMP3661P.TNT参数

参数
峰值脉冲电流 18A
峰值脉冲功率 1.6KW
极性 -
工作电压 -
箝位电压 70V
击穿电压 37V
2-UDFN
通用封装 UDFN-2
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCLAMP3661P.TNT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP3661P.TNT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP3661P.TNT UCLAMP3661P.TNT数据手册

UCLAMP3661P.TNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
