UCLAMP4061P.TNT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 40V 1.6KW 12A 80V 45V 0603 贴片安装 1.6mm(长度)
供应商型号: 4243000
供应商: 海外现货
标准整包数: 10000

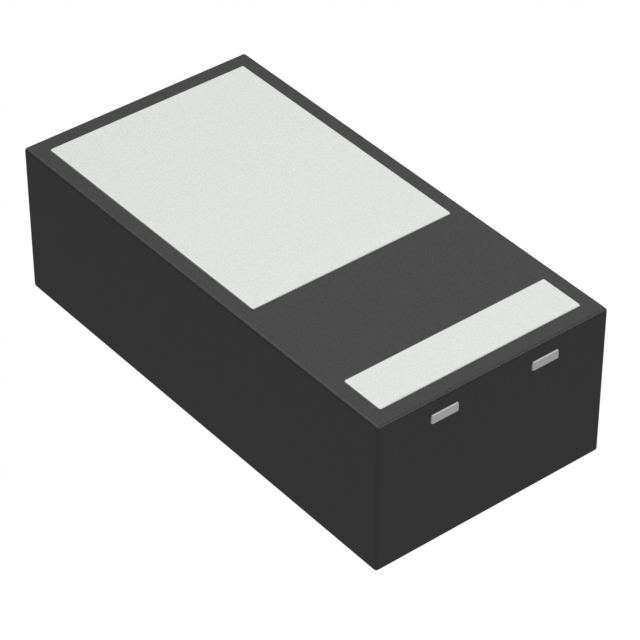

SEMTECH TVS二极管/ESD抑制器 UCLAMP4061P.TNT

UCLAMP4061P.TNT概述

    # µClamp0561P - µClamp6061P 高功率微钳位 TVS 二极管数据手册

    产品简介


    µClamp系列是Semtech推出的高性能瞬态电压抑制(TVS)二极管,专为保护敏感电子设备免受静电放电(ESD)、浪涌电流、雷击和其他瞬态电压冲击而设计。本系列产品提供多种工作电压选项(5V至60V),并支持广泛的通信与工业应用。它们具有低漏电流、高浪涌电流处理能力以及固态硅雪崩技术,是一款高效且可靠的板级保护器件。
    主要功能
    - 保护数据线、电源线免受过压冲击。
    - 符合IEC 61000-4标准的瞬态抗干扰能力,包括:
    - ESD:IEC 61000-4-2 (30kV接触,30kV空气放电)
    - EFT:IEC 61000-4-4 (4kV, 5/50ns)
    - 浪涌:IEC 61000-4-5 (8-80A, 8/20µs)
    - 快速响应时间,低导通电压,无器件退化现象。
    应用领域
    - 手机和平板电脑
    - 工业设备
    - 微控制器的RESET和IRQ引脚
    - USB接口保护
    - 电池保护电路
    - 监控摄像机
    - 医疗仪器

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向断开电压 | VRWM | 5V | - | 60V | V |
    | 反向击穿电压 | VBR | - | 7-85V | - | V |
    | 峰值脉冲电流 | IPP | 8-80 | A | - |
    | 动态电阻 | RDYN | - | 0.05-0.45 | - | Ω |
    | 钳位电压 | VC | - | 12-160V | - | V |
    | 芯片电容 | CJ | - | 80-800 | - | pF |
    注:不同型号的具体参数可根据电压等级进行选择。

    产品特点和优势


    特点
    - 固态硅雪崩技术实现快速反应。
    - 支持5V至60V的反向断开电压范围,适应多种电压等级需求。
    - 超低漏电流(<100nA),确保器件功耗最小化。
    - 符合RoHS和WEEE环保要求。
    优势
    - 高可靠性:通过严格的瞬态浪涌测试,适合严苛的应用环境。
    - 高效能:快速响应时间保证设备安全。
    - 小巧封装:采用SLP1608P2封装,尺寸仅为1.6×0.8×0.50mm,便于紧凑设计。
    - 行业认可:广泛应用于消费类电子和工业控制领域。

    应用案例和使用建议


    应用案例
    1. 手机和平板电脑充电接口:保护USB接口免受静电和浪涌损坏。
    2. 工业监控摄像头:防止雷击或突发浪涌导致设备失效。
    3. 医疗设备:对敏感电路提供高精度保护。
    使用建议
    - 根据线路电压选择合适的型号(例如,5V、10V或更高)。
    - 确保器件正负极正确连接以避免反向击穿。
    - 使用推荐的焊盘布局和焊接工艺,提升焊接质量和可靠性。

    兼容性和支持


    兼容性
    - µClamp系列可与其他半导体器件无缝协作,适用于复杂电路设计。
    - 可兼容多种主控芯片,如MCU和电源管理IC。
    厂商支持
    Semtech提供了详尽的技术文档、样品以及专业售后服务,确保客户在选型和使用过程中得到充分支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 漏电流过大 | 检查是否接反或更换更合适的型号。 |
    | 响应速度不足 | 确认焊接质量,确保符合推荐的装配规范。 |
    | 设备无法正常启动 | 核对工作电压是否匹配选定型号。 |

    总结和推荐


    µClamp0561P - µClamp6061P 是一款集高性能和高可靠性的瞬态保护器件,适用于广泛的电子设备。其卓越的浪涌承受能力和高效的热管理使其成为工业和消费电子领域的理想选择。强烈推荐用于需要严格保护的场景,例如USB接口、电源线以及信号线。
    综合评分:★★★★★
    推荐指数:极高
    如果您正在寻找可靠的瞬态保护方案,µClamp系列是您的最佳选择!

UCLAMP4061P.TNT参数

参数
峰值脉冲功率 1.6KW
极性 -
工作电压 40V
箝位电压 80V
击穿电压 45V
峰值脉冲电流 12A
长*宽*高 1.6mm(长度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCLAMP4061P.TNT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP4061P.TNT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP4061P.TNT UCLAMP4061P.TNT数据手册

UCLAMP4061P.TNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
