首页  >  产品百科  >  UCLAMP3305P.TCT

UCLAMP3305P.TCT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 3.3V 单向 40W 5A 8V 3.5V UFDFN-6(EP) 贴片安装 1.6mm(长度)*550μm(高度)
供应商型号: UCLAMP3305P.TCT
供应商: 云汉优选
标准整包数: 3000

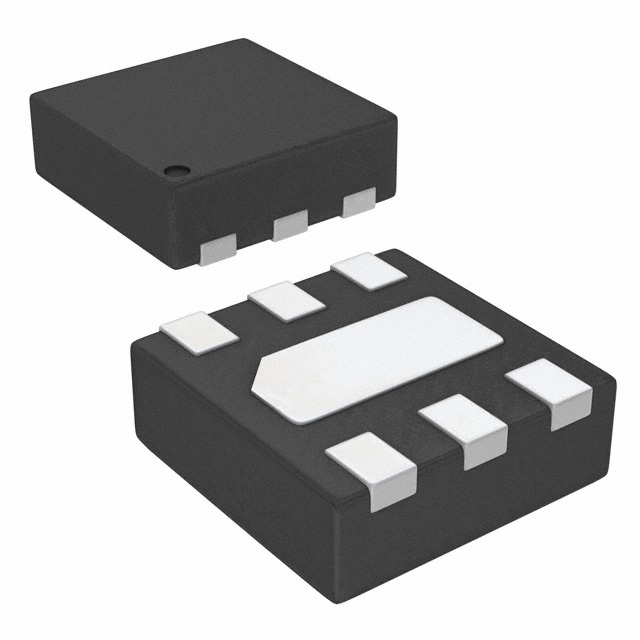

SEMTECH TVS二极管/ESD抑制器 UCLAMP3305P.TCT

UCLAMP3305P.TCT概述

    电子元器件产品技术手册:MicroClamp™ μClamp3305P

    产品简介


    MicroClamp™ μClamp3305P 是一款低压瞬态电压抑制(TVS)二极管,专为电子设备提供静电放电(ESD)保护而设计。该产品适用于多种设备,包括智能手机、数码相机、笔记本电脑及便携式仪器等。μClamp3305P 能够在多达四条数据线间提供出色的 ESD 保护,满足 IEC 61000-4-2 标准中的抗扰度要求。

    技术参数


    - 封装类型:SLP1616P6(超小型封装,尺寸为1.6×1.6×0.58mm)
    - 峰值脉冲功率:400瓦(8/20μs脉冲)
    - 最大峰值脉冲电流:5安培(8/20μs脉冲)
    - ESD 静电放电能力:IEC 61000-4-2(空气放电±15kV,接触放电±8kV)
    - 工作温度范围:-55°C至+125°C
    - 储存温度范围:-55°C至+150°C
    - 逆向关断电压:3.3V
    - 击穿电压:3.9V
    - 回击电压:2.4V
    - 泄漏电流:3.3V时为0.5μA
    - 寄生电容:VR=0V时,1MHz时约为250pF;VR=3.3V时,1MHz时约为120pF
    - 钳位电压:PP=1A,8/20μs脉冲时约为5V;PP=5A,8/20μs脉冲时约为8V

    产品特点和优势


    μClamp3305P 的主要优势包括:
    - 使用 Semtech 独有的 EPD 技术,显著降低泄漏电流和寄生电容,提高响应速度和可靠性。
    - 具有低正向导通电压和低钳位电压,确保最佳的保护性能。
    - 适用于高密度安装,适合便携式设备的小型化需求。
    - 罗氏/WEEE合规,符合环保标准。

    应用案例和使用建议


    μClamp3305P 广泛应用于智能手机、数码相机、笔记本电脑及其他便携式电子设备的数据线保护。根据应用场景,建议如下:
    - 设备安装时,尽量缩短信号线和地线之间的距离,以减少感应噪声和干扰。
    - 在高速信号线上使用时,确保负载和驱动源能够承受由 μClamp3305P 引起的钳位电压。

    兼容性和支持


    μClamp3305P 与其他主流电子元件兼容良好,适合广泛的应用环境。Semtech 公司提供了全面的技术支持和服务,包括详细的安装指南和故障排查文档。

    常见问题与解决方案


    - 问题:μClamp3305P 如何防止过热?
    - 解答:通过确保良好的热管理,如增加散热片或采用大尺寸 PCB。

    - 问题:μClamp3305P 与系统电源如何连接?
    - 解答:中心引脚(GND)需连接到系统的接地平面。其他 I/O 引脚应通过最短路径连接到信号线。

    总结和推荐


    μClamp3305P 是一款性能卓越的 TVS 二极管,特别适合需要高性能 ESD 保护的应用。它具有出色的抗干扰能力和低功耗,是便携式设备的理想选择。推荐给寻求高性能保护解决方案的用户和开发者。

UCLAMP3305P.TCT参数

参数
峰值脉冲功率 40W
极性 单向
工作电压 3.3V
箝位电压 8V
击穿电压 3.5V
峰值脉冲电流 5A
长*宽*高 1.6mm(长度)*550μm(高度)
通用封装 UFDFN-6(EP)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCLAMP3305P.TCT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP3305P.TCT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP3305P.TCT UCLAMP3305P.TCT数据手册

UCLAMP3305P.TCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.99
6000+ ¥ 2.76
9000+ ¥ 2.714
15000+ ¥ 2.645
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8970
