UCLAMP0541Z.TFT

产品分类: TVS二极管/ESD抑制器
厂牌: SEMTECH
产品描述: 5V 双向 25W 2A 15V 6V 0201 贴片安装
供应商型号: 14M-UCLAMP0541Z.TFT
供应商: 云汉优选
标准整包数: 1

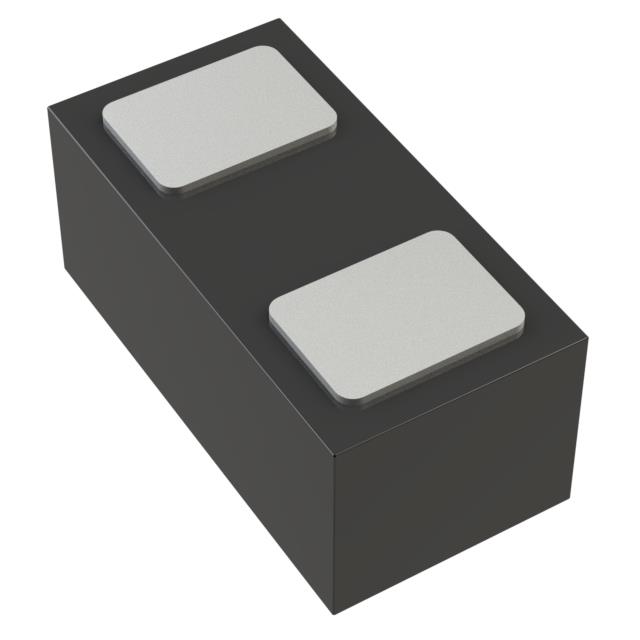

SEMTECH TVS二极管/ESD抑制器 UCLAMP0541Z.TFT

UCLAMP0541Z.TFT概述

    µClamp0541Z Ultra Small µClamp® 1-Line, 5V ESD Protection

    产品简介


    µClamp0541Z 是一款专为便携式电子产品设计的瞬态电压抑制二极管(TVS),用于保护敏感电子设备免受静电放电(ESD)引起的损害或锁存现象。该产品适合应用于多种便携式设备,如手机、笔记本电脑及其他手持设备。其小巧的设计使其非常适合空间受限的应用场景。

    技术参数


    - 峰值脉冲功率 (8/20µs):25 W
    - 峰值脉冲电流 (8/20µs):2 A
    - ESD耐压 (接触/空气):±17 kV
    - 额定工作温度范围:-55°C 到 +125°C
    - 存储温度范围:-55°C 到 +150°C
    - 反向击穿电压 (Pin 1到2或2到1):6 V 到 9.5 V
    - 钳位电压 (峰值脉冲电流 = 1A, 8/20µs):12 V
    - 钳位电压 (峰值脉冲电流 = 2A, 8/20µs):15 V
    - 动态电阻 (0.2/100ns):0.78 Ω
    - 反向泄漏电流 (VRWM = 5V, Pin 1到2或2到1):<50 nA
    - 结电容 (VR = 0V, f = 1MHz):6.5 pF
    - 封装尺寸:SLP0603P2X3 (0.6 x 0.3 x 0.25 mm)

    产品特点和优势


    1. 高ESD防护能力:能承受高达±17 kV的接触/空气ESD,符合IEC 61000-4-2标准。
    2. 超小封装:采用0201尺寸封装,仅为0.6 x 0.3 mm。
    3. 低功耗:低反向电流 (<10 nA),适合低功耗应用场景。
    4. 高可靠性:能够承受超过1000次的ESD冲击,具有卓越的稳定性和耐用性。
    5. 低钳位电压:钳位电压低至12 V,保证电路的稳定性。

    应用案例和使用建议


    应用场景:
    - 手机及其配件
    - 键盘、侧键、音频端口
    - 便携式仪器
    - 数字线路
    - 平板电脑
    使用建议:
    - 在设计时,注意选择合适的焊接工艺以确保可靠的焊点。
    - 使用激光切割的钢网,且具有电抛光表面,确保良好的焊料释放。
    - 推荐的钢网厚度为0.075 mm (0.003") 或0.100 mm (0.004")。
    - 焊膏类型选择4号球或更小尺寸。
    - 焊接工艺遵循JEDEC J-STD-020标准。

    兼容性和支持


    - 该产品符合RoHS/WEEE标准,环保无铅。
    - 产品与各种便携式设备的兼容性良好,适合广泛的应用场景。
    - 厂商提供详尽的技术支持和维护信息,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - 问题1:如何确保焊接过程中焊点的可靠性?
    - 解决方案:使用激光切割的钢网并具有电抛光表面,同时严格控制焊接工艺。
    - 问题2:如何验证产品的ESD防护性能?
    - 解决方案:参考IEC 61000-4-2标准进行测试,确保产品能够通过规定的ESD试验。

    总结和推荐


    µClamp0541Z是一款出色的ESD防护器件,具有高性能、高可靠性和低功耗等特点。特别适合便携式设备的保护需求,特别是在需要小巧封装的应用中表现尤为出色。其在多领域的广泛应用表明其在市场上的竞争力。因此,强烈推荐使用该产品,尤其是对于需要高效ESD防护的小型电子设备。
    本篇文档基于Semtech公司的µClamp0541Z数据手册编写,提供了产品的全面概述和技术细节,旨在帮助工程师和技术人员更好地了解和应用这一先进组件。

UCLAMP0541Z.TFT参数

参数
箝位电压 15V
击穿电压 6V
峰值脉冲电流 2A
峰值脉冲功率 25W
极性 双向
工作电压 5V
0201(0603 公制)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCLAMP0541Z.TFT厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

UCLAMP0541Z.TFT数据手册

厂牌 PDF简要描述 下载
SEMTECH TVS二极管/ESD抑制器 SEMTECH UCLAMP0541Z.TFT UCLAMP0541Z.TFT数据手册

UCLAMP0541Z.TFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.452
10+ ¥ 0.4445
30+ ¥ 0.3515
100+ ¥ 0.2963
300+ ¥ 0.2712
15000+ ¥ 0.2511
库存: 815
起订量: 1 增量: 15000
交货地:
最小起订量为:1
合计: ¥ 0.45
