ZB5AD203

产品分类: 旋转开关
产品描述:
供应商型号: ZB5AD203
供应商: TME
标准整包数: 1
SCHNEIDER/施耐德 旋转开关 ZB5AD203

ZB5AD203概述

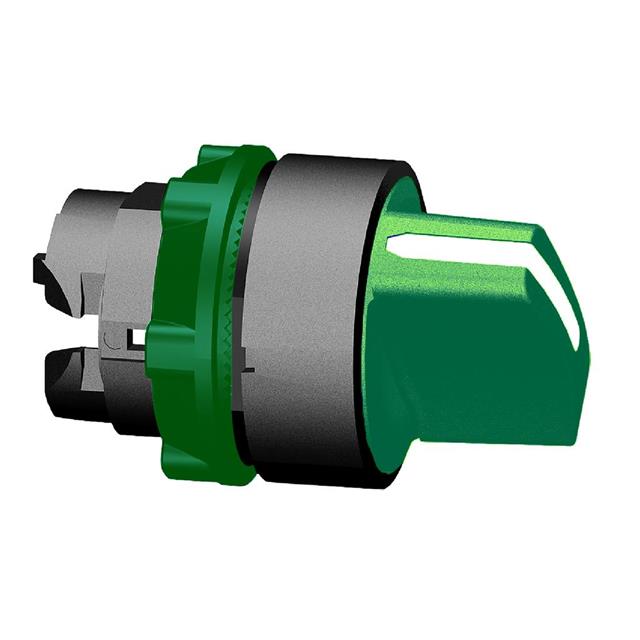

    电子元器件产品技术手册:绿色保持式选择开关头
    本文档提供了一款绿色保持式选择开关头(型号:ZB5AD203)的技术手册内容摘要。产品属于Harmony系列,用于工业控制领域,具有出色的机械耐用性和电气特性。以下是产品的详细介绍。

    1. 产品简介


    产品类型:选择开关头
    主要功能:用于工业自动化控制系统,允许操作员进行模式切换。
    应用领域:适用于多种工业自动化设备,如机器控制面板、安全控制系统等。

    2. 技术参数


    - 安装直径:22mm(0.87英寸)
    - 形状:圆形
    - 类型:保持式
    - 颜色:绿色
    - 位置:2个位置,每个90度
    - 重量:0.017kg(0.04磅)
    - 机械耐用性:100万次
    - 电气组成代码:SR1(最多3个接触点)、SF1(最多3个接触点)、C15(1个接触点)、C11(最多3个接触点)、C8(最多4个接触点)、C7(最多4个接触点)、C6(最多5个接触点)、C5(最多5个接触点)、C4(最多6个接触点)、C3(最多6个接触点)
    - 存储温度范围:-40至158°F(-40至70°C)
    - 工作温度范围:-13至158°F(-25至70°C)
    - 防护等级:IP69K、IP66(符合IEC 60529标准)
    - 认证:BV、CSA、DNV、GL、LROS(劳氏船舶登记)、RINA、UL认证
    - 振动耐受性:5g(频率范围为2至500Hz,符合IEC 60068-2-6标准)
    - 冲击耐受性:50g(11毫秒半正弦波加速,符合IEC 60068-2-27标准)

    3. 产品特点和优势


    - 高可靠性:100万次机械耐用性确保长期稳定运行。
    - 优异防护:达到IP69K和IP66防护等级,适用于高压清洗等恶劣环境。
    - 多样化接触点配置:多种电气组成代码可选,满足不同应用场景需求。
    - 安全认证齐全:多国安全认证确保产品符合国际标准。

    4. 应用案例和使用建议


    应用案例:适用于食品加工生产线、制药厂的自动控制系统,需要频繁切换操作模式的场合。
    使用建议:考虑到其卓越的防护性能,可在高压清洗环境下直接安装使用。使用前应确认电气组成代码与系统匹配,以避免错误连接导致的安全风险。

    5. 兼容性和支持


    兼容性:与其他品牌的产品相比,该产品具有广泛的兼容性,适用于多种自动化设备。
    支持和服务:制造商提供18个月的质量保证期。如有任何问题,可通过官方渠道获得技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题1:开关触点频繁烧毁。
    解决方案:检查电气组成代码是否正确,确保与系统相匹配。
    - 问题2:长时间使用后,开关动作不灵敏。
    解决方案:可能是因为灰尘积累或机械磨损导致,清洁或更换部件可以解决。

    7. 总结和推荐


    总体来看,ZB5AD203绿色保持式选择开关头是一款高性能、高可靠性的工业控制组件。其优良的机械和电气特性使其成为众多自动化控制系统的理想选择。鉴于其广泛的应用场景和全面的支持服务,强烈推荐在各类工业控制设备中使用此产品。

ZB5AD203厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AD203数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 旋转开关 SCHNEIDER/施耐德 ZB5AD203 ZB5AD203数据手册

ZB5AD203封装设计

查看详情并下载
Symbol
Footprint
3D Model
