DBF40G

产品分类: 整流二极管/整流桥
厂牌: SANYO ELECTRIC
产品描述: 600V 2.3A 通孔安装
供应商型号: CSJ-ST47930543
供应商: 海外现货
标准整包数: 1
SANYO ELECTRIC 整流二极管/整流桥 DBF40G

DBF40G概述

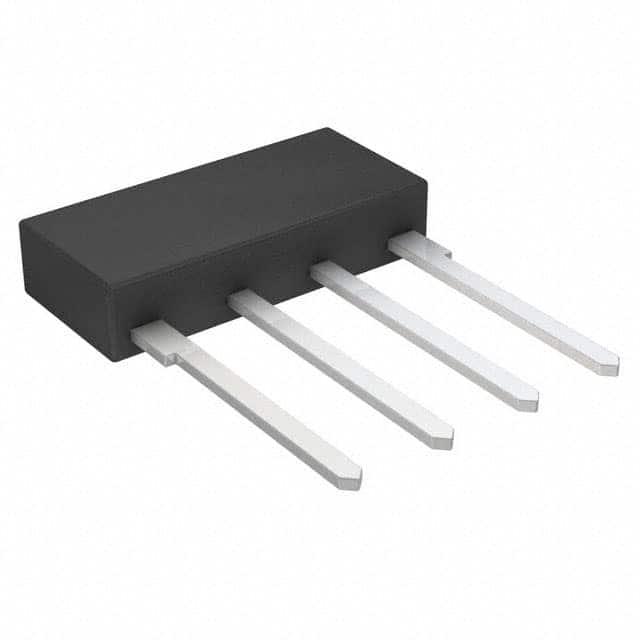

    DBF40G 4.0A 单相桥式整流器

    产品简介


    DBF40G 是一款由 Semiconductor Components Industries, LLC(简称 SCILLC)生产的单相桥式整流器。该产品广泛应用于各种电力转换系统中,如电源供应、电机驱动和照明系统等。DBF40G 集成了玻璃钝化技术和塑料封装结构,确保了高可靠性并提供长期稳定的性能表现。

    技术参数


    - 峰值反向电压(VRM): 600V
    - 平均输出电流(IO):
    - Ta = 25°C时:2.3A
    - Tc = 108°C,带散热片时:4.0A
    - 浪涌正向电流(IFSM): 80A(50Hz 正弦波,单周期)
    - 结温(Tj): 150°C
    - 存储温度(Tstg): -40°C 至 +150°C
    - 热阻(Junction-Ambient, Rth(j-a)): 无散热片时为 30°C/W
    - 热阻(Junction-Case, Rth(j-c)): 带散热片时为 5.5°C/W
    - 典型前向电压(VF): IF = 2.0A 时为 1.05V
    - 反向电流(IR): VR = VRM 时为 10mA

    产品特点和优势


    DBF40G 具有以下显著特点:
    - 玻璃钝化技术:提升产品可靠性。
    - 塑料封装结构:确保耐久性和轻量化。
    - 高输出电流和耐高压能力:适合需要大功率应用的场合。
    - 优秀的散热性能:通过散热片设计降低热阻,延长使用寿命。

    应用案例和使用建议


    DBF40G 适用于以下应用场景:
    - 电源供应:用于各种电源设备的整流。
    - 电机驱动:为电动机提供可靠的电源供应。
    - 照明系统:适用于工业及商业照明设备。
    使用建议:
    - 在需要大电流的应用中,建议使用散热片以提高散热效率。
    - 请根据具体的工作条件选择合适的安装方式,避免超出绝对最大额定值的限制。

    兼容性和支持


    DBF40G 与大多数标准电路板兼容,可轻松集成到现有系统中。厂商提供了详尽的技术支持文档和客户支持服务,帮助用户快速解决问题和进行产品优化。

    常见问题与解决方案


    - 问题1:工作温度范围有限制吗?
    - 解答:工作温度范围为 -40°C 至 +150°C,确保了广泛的适用性。
    - 问题2:如何判断散热效果?
    - 解答:可通过测量器件表面温度来判断,建议不超过 150°C。
    - 问题3:产品的保质期是多久?
    - 解答:未提供具体保质期,但应遵循制造商关于产品存储的建议。

    总结和推荐


    DBF40G 是一款高性能的单相桥式整流器,凭借其高可靠性、良好的散热性能和广泛的工作温度范围,在多种应用场景中表现出色。特别适用于高功率和高温环境下的电力转换系统。我们强烈推荐 DBF40G 作为此类应用的理想选择。
    注:对于特定应用的具体验证,用户需进行必要的性能测试,并由专业技术人员确认其适用性。

DBF40G参数

参数
If - 正向电流 2.3A
Ir - 反向电流 -
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 -
配置 -
安装方式 通孔安装
零件状态 停产
包装方式 散装

DBF40G厂商介绍

SANYO Electric(三洋电机)是一家日本跨国电子公司,成立于1947年,总部位于大阪。SANYO Electric主要生产和销售各种电子产品,包括家用电器、电池、移动设备、太阳能产品等。其产品广泛应用于家庭、商业、工业和能源领域。

SANYO Electric的产品主要分为以下几个类别:

1. 家用电器:包括空调、洗衣机、冰箱、微波炉等,为家庭提供便利和舒适的生活环境。

2. 电池:SANYO Electric生产各种类型的电池,如镍氢电池、锂电池等,广泛应用于移动设备、电动汽车等领域。

3. 移动设备:包括手机、平板电脑等,为人们提供便捷的通讯和娱乐工具。

4. 太阳能产品:SANYO Electric生产太阳能电池板和相关设备,为可再生能源领域做出贡献。

SANYO Electric的优势在于其强大的研发能力和创新精神,以及对产品质量的严格把控。公司不断推出新技术和新产品,以满足市场需求。此外,SANYO Electric还注重环保和可持续发展,致力于减少生产过程中的能源消耗和废弃物排放。

DBF40G数据手册

厂牌 PDF简要描述 下载
SANYO ELECTRIC 整流二极管/整流桥 SANYO ELECTRIC DBF40G DBF40G数据手册

DBF40G封装设计

查看详情并下载
Symbol
Footprint
3D Model
