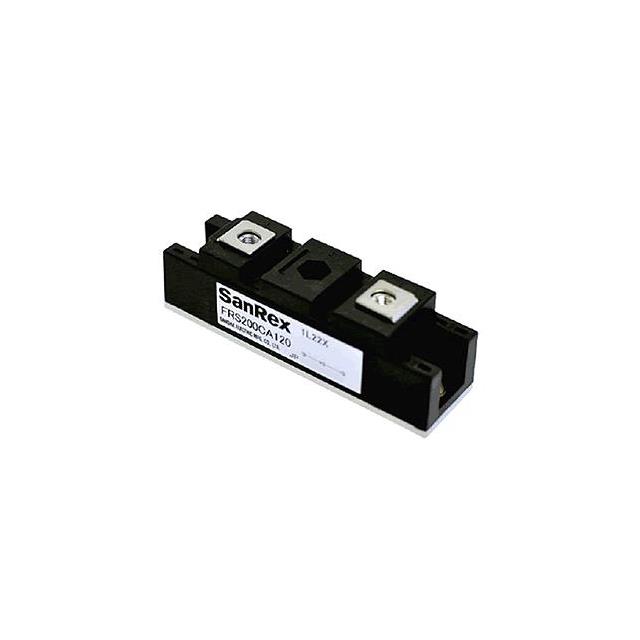

FRS200CA120

产品分类: 整流二极管/整流桥
厂牌: SANREX
产品描述: 350ns 200A 底座安装
供应商型号: 197-FRS200CA120
供应商: Mouser
标准整包数: 1
SANREX 整流二极管/整流桥 FRS200CA120

FRS200CA120概述

    # FRS200CA100/120 高速恢复隔离二极管模块

    产品简介


    FRS200CA 是一款专为高功率开关应用设计的高速(快恢复)隔离二极管模块。它适用于需要低损耗和高速控制的高频应用场合。此二极管模块凭借其卓越的性能和稳定性,在逆变焊机电源、电信电源及各类开关电源中表现出色。

    技术参数


    - 隔离安装底座
    - 反向恢复时间 trr:≤350ns
    - 正向电流 IF(AV):200A
    - 重复峰值反向电压 VRRM:FRS200CA100: 1000V,FRS200CA120: 1200V
    - 直流反向电压 VR(DC):FRS200CA100: 800V,FRS200CA120: 960V
    - 浪涌正向电流 IFSM:1/2周期,60Hz,峰值:3300A
    - 热阻抗 Rth(j-c):≤0.2℃/W
    - 工作结温 Tj:-40℃到+150℃
    - 存储温度 Tstg:-40℃到+125℃
    - 绝缘击穿电压 VISO:A.C. 1分钟 2500V
    - 终端扭矩 Terminal Torque:推荐值 2.5-3.9 N·m(25-40 kgf·B)
    - 重量 Mass:典型值 170g

    产品特点和优势


    FRS200CA 高速隔离二极管模块具有以下显著特点和优势:
    1. 高恢复速度:快速恢复特性使得其在高频开关应用中表现优异。
    2. 高浪涌能力:能够承受高达3300A的浪涌电流。
    3. 可靠的工作温度范围:从-40℃至+150℃,适用于多种严苛的工作环境。
    4. 坚固的设计:采用隔离安装底座,提供了出色的机械稳定性和耐久性。
    5. 高效散热:低热阻抗设计保证了长时间稳定运行。

    应用案例和使用建议


    应用案例
    1. 逆变焊机电源:FRS200CA 在逆变焊机电源中被广泛应用,以实现高效和稳定的焊接效果。
    2. 电信电源:其低损耗和高可靠性使其成为电信电源的理想选择。
    3. 各类开关电源:适用于多种类型的开关电源系统,确保高效能输出。
    使用建议
    1. 保持良好散热:在高功率运行环境下,注意保持良好的散热条件,避免过热。
    2. 正确连接:根据电气特性,确保正确的电气连接,尤其是浪涌电流的处理。
    3. 适当安装:严格遵循制造商推荐的安装扭矩值,确保长期可靠的性能。

    兼容性和支持


    - 兼容性:FRS200CA 具备广泛的兼容性,适用于不同品牌和型号的逆变器和电源设备。
    - 技术支持:Sanrex 公司提供全面的技术支持和售后服务,包括安装指导和故障排查。

    常见问题与解决方案


    1. 问题:设备运行时过热
    - 解决方案:检查散热系统是否正常运行,必要时增加外部冷却措施。
    2. 问题:电压不稳定
    - 解决方案:确认接线是否正确无误,检查负载是否过大,调整负载量。
    3. 问题:正向电压降过高
    - 解决方案:检查设备的安装是否稳固,确认电路连接无误。

    总结和推荐


    综上所述,FRS200CA100/120 高速恢复隔离二极管模块以其出色的速度恢复性能、高浪涌能力和广泛的应用范围,在高频应用中表现出色。它的坚固设计和广泛兼容性使其成为众多高要求场合的优选产品。强烈推荐使用这款高效可靠的二极管模块。

FRS200CA120参数

参数
配置 -
If - 正向电流 200A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 350ns
正向浪涌电流 -
安装方式 底座安装
应用等级 工业级
包装方式 托盘

FRS200CA120厂商介绍

SanRex公司是一家全球领先的精密塑料零件制造商,专注于为各种行业提供高质量的定制解决方案。公司主营产品分为以下几类:

1. 精密塑料零件:SanRex生产的精密塑料零件广泛应用于汽车、医疗、电子和消费品等多个领域。

2. 定制解决方案:公司提供定制化的塑料零件设计和制造服务,以满足客户的特定需求。

3. 注塑成型:SanRex拥有先进的注塑成型技术,能够生产复杂和精密的塑料组件。

4. 二次加工:公司还提供二次加工服务,如组装、印刷和涂装,以增强产品的功能性和美观性。

SanRex的优势在于:

- 技术专长:拥有行业内领先的技术和专业知识,能够处理复杂的设计和制造挑战。
- 质量控制:严格的质量管理体系确保每个产品都符合最高标准。
- 定制服务:能够根据客户需求提供个性化的解决方案。
- 快速响应:快速响应市场变化和客户需求,提供灵活的生产服务。
- 全球网络:拥有全球业务网络,能够为世界各地的客户提供服务。

FRS200CA120数据手册

厂牌 PDF简要描述 下载
SANREX 整流二极管/整流桥 SANREX FRS200CA120 FRS200CA120数据手册

FRS200CA120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 124.794 ¥ 1054.5093
10+ $ 104.3604 ¥ 881.8454
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1054.5
