GSA75AA120

产品分类: IGBT模块
厂牌: SANREX
产品描述: 3.9V@ 15V,75A 75A SOT-227 底座安装,贴片安装
供应商型号: ZT-GSA75AA120
供应商: 海外现货
标准整包数: 1

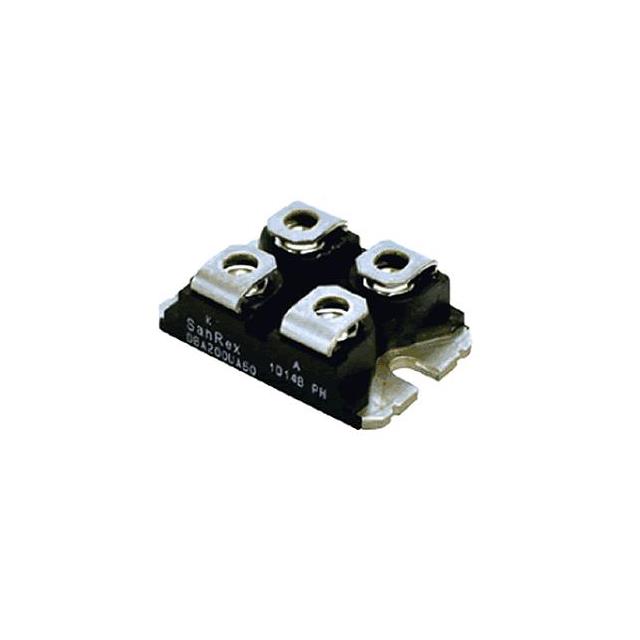

SANREX IGBT模块 GSA75AA120

GSA75AA120概述

    GSA75AA120 IGBT Module 技术手册

    产品简介


    GSA75AA120 是一款专为高功率应用设计的绝缘栅双极晶体管(IGBT)模块。其主要功能包括高频率开关操作(40~70kHz),适用于焊接电源、感应加热电源、开关电源和不间断电源系统(UPS)。这款模块采用了SOT-227标准封装,具备高度隔离和紧凑的设计,特别适合于需要高可靠性和紧凑尺寸的应用场合。

    技术参数


    - 最大额定值
    - 集电极-发射极电压 (VCES):1200 V @ VGE = 0 V
    - 栅极-发射极电压 (VGES):±20 V @ VCE = 0 V
    - 连续集电极电流 (IC):75 A @ VGE = 15 V, DC, TC = 69°C
    - 脉冲集电极电流 (ICP):150 A @ VGE = 15 V, 脉冲(1ms),TC = 150°C
    - 反向集电极电流 (-IC):60 A @ TC = 67°C
    - 总功耗 (PT):500 W (IGBT),250 W (二极管)
    - 结温 (Tj):-40°C 至 +150°C
    - 存储温度 (Tstg):-40°C 至 +125°C
    - 隔离电压 (VISO):2500 V AC,RMS,1分钟
    - 热阻 (Rth(j-c)):0.25°C/W (IGBT),0.50°C/W (续流二极管)
    - 电气特性
    - 栅极-发射极漏电流 (IGES):1.0 µA @ VGE = ±20 V, VCE = 0 V
    - 集电极-发射极漏电流 (ICES):100 µA @ VCE = 1200 V, VGE = 0 V
    - 栅极-发射极阈值电压 (VGE(th)):4.9 V ~ 6.3 V @ VCE = 10 V, IC = 7.5 mA
    - 集电极-发射极饱和电压 (VCE(sat)):2.70 V ~ 3.90 V @ IC = 75 A, VGE = 15 V
    - 输入电容 (Cies):5.50 nF @ VCE = 10 V, VGE = 0 V, f = 1 MHz
    - 输出电容 (Coes):0.80 nF @ VCE = 10 V, VGE = 0 V, f = 1 MHz
    - 反向传输电容 (Cres):0.30 nF
    - 热特性
    - 热阻 (Rth(j-c)):0.25°C/W (IGBT),0.50°C/W (续流二极管)
    - 结到散热器的热阻 (Rth(c-f)):0.10°C/W

    产品特点和优势


    - 高频率开关能力:能够在40至70kHz的频率范围内高效工作,非常适合高频应用。
    - 标准封装兼容性:采用SOT-227标准封装,易于集成且兼容性强。
    - 小体积设计:通过紧凑设计,有助于设备的小型化。
    - 高隔离耐压:具有2500V的隔离耐压,确保安全可靠的运行。
    - 符合RoHS和UL认证:满足欧盟RoHS标准,并获得UL认证(File No.E76102),提供更高的可靠性和合规性。

    应用案例和使用建议


    - 应用案例:
    - 焊接电源:用于工业焊接设备,提高生产效率。
    - 切断机:在金属加工中实现高效的切割操作。
    - 电源转换:作为开关电源的核心组件,提高能效。
    - UPS系统:保障电力供应的稳定性,避免突然断电造成的损失。
    - 使用建议:
    - 在高功率应用中,建议配置适当的散热措施,以确保设备正常运行。
    - 使用过程中应注意不要超过其最大额定值,以避免过热或损坏。
    - 建议使用栅极电阻(RG)进行精确控制,从而优化开关特性和减少损耗。

    兼容性和支持


    - 兼容性:GSA75AA120与现有设备的标准接口兼容,便于快速集成。
    - 支持:制造商提供全面的技术支持和维护服务,包括产品文档、用户指南和技术咨询。

    常见问题与解决方案


    - 问题一:过热问题
    - 解决方案:确保正确安装散热片并使用适当的散热材料。

    - 问题二:电气参数异常
    - 解决方案:检查连接线是否松动,确认工作环境符合要求。
    - 问题三:频繁开关损坏
    - 解决方案:适当选择栅极电阻,确保开关过程平稳无损。

    总结和推荐


    GSA75AA120是一款高性能的IGBT模块,具备出色的高频开关能力和优秀的隔离性能。其紧凑的设计和高可靠性使其成为各种高功率应用的理想选择。推荐在需要高效率、高可靠性和紧凑设计的应用中使用,如焊接电源、感应加热电源和开关电源等。对于需要更高稳定性的系统,建议结合其他防护措施以确保最佳效果。

GSA75AA120参数

参数
VCEO-集电极-发射极最大电压 3.9V@ 15V,75A
最大集电极发射极饱和电压 -
配置 -
集电极电流 75A
最大功率耗散 -
通用封装 SOT-227
安装方式 底座安装,贴片安装
包装方式 管装

GSA75AA120厂商介绍

SanRex公司是一家全球领先的精密塑料零件制造商,专注于为各种行业提供高质量的定制解决方案。公司主营产品分为以下几类:

1. 精密塑料零件:SanRex生产的精密塑料零件广泛应用于汽车、医疗、电子和消费品等多个领域。

2. 定制解决方案:公司提供定制化的塑料零件设计和制造服务,以满足客户的特定需求。

3. 注塑成型:SanRex拥有先进的注塑成型技术,能够生产复杂和精密的塑料组件。

4. 二次加工:公司还提供二次加工服务,如组装、印刷和涂装,以增强产品的功能性和美观性。

SanRex的优势在于:

- 技术专长:拥有行业内领先的技术和专业知识,能够处理复杂的设计和制造挑战。
- 质量控制:严格的质量管理体系确保每个产品都符合最高标准。
- 定制服务:能够根据客户需求提供个性化的解决方案。
- 快速响应:快速响应市场变化和客户需求,提供灵活的生产服务。
- 全球网络:拥有全球业务网络,能够为世界各地的客户提供服务。

GSA75AA120数据手册

厂牌 PDF简要描述 下载
SANREX IGBT模块 SANREX GSA75AA120 GSA75AA120数据手册

GSA75AA120封装设计

查看详情并下载
Symbol
Footprint
3D Model
