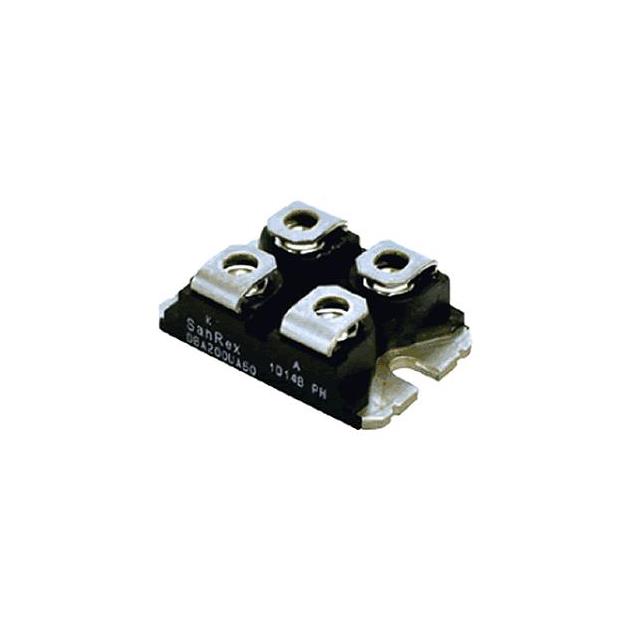

GSA100AA60

产品分类: IGBT模块
厂牌: SANREX
产品描述: 600V 100A SOT-227 底座安装,贴片安装
供应商型号: ZT-GSA100AA60
供应商: 海外现货
标准整包数: 1
SANREX IGBT模块 GSA100AA60

GSA100AA60概述

    GSA100AA60 IGBT Module:高效能绝缘栅双极晶体管

    1. 产品简介


    GSA100AA60是一款采用绝缘栅双极晶体管(IGBT)设计的模块,主要功能包括承受高达600V的电压和100A的电流。它在多种工业应用中展现出卓越的性能,如交流/直流钨极惰性气体保护焊机、不间断电源(UPS)的旁路交流开关及表面处理用的正反向脉冲电源。此外,它还具备EU RoHS认证和UL认证,确保了其环保性和可靠性。

    2. 技术参数


    GSA100AA60的详细技术参数如下:
    - 最大额定值:
    - 集电极-发射极电压:600V
    - 栅极-发射极电压:±20V
    - 集电极电流:100A
    - 总功率耗散:500W(TC = 25℃)
    - 结温范围:-40~+150℃
    - 存储温度范围:-40~+125℃
    - 绝缘耐压:2500V A.C.(峰值)
    - 电气特性:
    - 栅极-发射极漏电流:10µA(VGE = ±20V, VCE = 0V)
    - 集电极-发射极漏电流:100µA(VCE = 600V, VGE = 0V)
    - 集电极-发射极击穿电压:600V(VGE = 0V, IC = 100µA)
    - 栅极-发射极阈值电压:5.3~6.7V(VCE = 10V, IC = 10mA)
    - 集电极-发射极饱和电压:1.25V(IC = 100A, VGE = 15V),在125℃时降为1.21V
    - 开关特性:
    - 总栅极电荷:224nC(IC = 100A, VGE/-VGE = +15/0V)
    - 开启损耗:12.5mJ(IC = 100A, VGE/-VGE = +15/0V)
    - 关闭损耗:31.0mJ(IC = 100A, VGE/-VGE = +15/0V)

    3. 产品特点和优势


    - 低饱和电压:GSA100AA60在典型情况下,饱和电压仅为1.21V(125℃),这有助于减少功率损耗,提高效率。
    - 兼容性:该模块采用SOT-227标准封装,与现有设备高度兼容。
    - 小型化设计:由于其小巧的尺寸,该模块非常适合空间受限的应用环境。
    - 隔离耐压:具有2500V的绝缘耐压,确保了高可靠性和安全性。
    - 符合RoHS标准:满足欧盟的环保要求,适用于环保型设备。
    - UL认证:通过UL认证,提高了产品的可信度。

    4. 应用案例和使用建议


    - AC/DC TIG焊机:GSA100AA60可以在高压和高电流环境下稳定运行,适用于各种焊接设备。
    - UPS旁路交流开关:该模块能够处理大电流,提供可靠的电力转换,保证不间断供电系统的正常运行。
    - 表面处理用正反向脉冲电源:利用其快速开关特性,可以实现高效精确的表面处理工艺。
    使用建议:
    - 冷却系统:鉴于高功率耗散,建议采用有效的散热系统以保持模块的最佳工作温度。
    - 驱动电路设计:合理设置栅极电阻,避免开启和关闭损耗过大。
    - 过流保护:集成过流保护措施,以确保在异常情况下模块的安全运行。

    5. 兼容性和支持


    GSA100AA60模块采用SOT-227封装,易于与现有设备集成。制造商提供全面的技术支持和维护服务,包括详细的用户手册、技术文档和在线技术支持。

    6. 常见问题与解决方案


    - 问题1:模块出现异常发热
    - 解决方案:检查冷却系统是否正常运行,确保没有堵塞或损坏的散热片。

    - 问题2:输出电压不稳定
    - 解决方案:检查驱动电路的配置,确认栅极电阻的值是否合适,必要时进行调整。
    - 问题3:高频开关损耗高
    - 解决方案:选择合适的外部栅极电阻,以减小开关时间,降低损耗。

    7. 总结和推荐


    GSA100AA60 IGBT模块以其低饱和电压、良好的兼容性、小型化设计和高性能,在多种工业应用中表现出色。其广泛的应用范围、优异的电气特性和完善的售后支持使其成为高性能电子设备的理想选择。强烈推荐在需要高可靠性、低功耗和高效能的场景下使用此模块。

GSA100AA60参数

参数
集电极电流 100A
最大功率耗散 -
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 -
配置 -
通用封装 SOT-227
安装方式 底座安装,贴片安装
包装方式 管装

GSA100AA60厂商介绍

SanRex公司是一家全球领先的精密塑料零件制造商,专注于为各种行业提供高质量的定制解决方案。公司主营产品分为以下几类:

1. 精密塑料零件:SanRex生产的精密塑料零件广泛应用于汽车、医疗、电子和消费品等多个领域。

2. 定制解决方案:公司提供定制化的塑料零件设计和制造服务,以满足客户的特定需求。

3. 注塑成型:SanRex拥有先进的注塑成型技术,能够生产复杂和精密的塑料组件。

4. 二次加工:公司还提供二次加工服务,如组装、印刷和涂装,以增强产品的功能性和美观性。

SanRex的优势在于:

- 技术专长:拥有行业内领先的技术和专业知识,能够处理复杂的设计和制造挑战。
- 质量控制:严格的质量管理体系确保每个产品都符合最高标准。
- 定制服务:能够根据客户需求提供个性化的解决方案。
- 快速响应:快速响应市场变化和客户需求,提供灵活的生产服务。
- 全球网络:拥有全球业务网络,能够为世界各地的客户提供服务。

GSA100AA60数据手册

厂牌 PDF简要描述 下载
SANREX IGBT模块 SANREX GSA100AA60 GSA100AA60数据手册

GSA100AA60封装设计

查看详情并下载
Symbol
Footprint
3D Model
