FMU-24R

产品分类: 整流二极管/整流桥
厂牌: SANKEN ELECTRIC
产品描述: 400V 40A 400ns 50μA 10A TO-220 通孔安装 10mm*4.2mm*16.9mm
供应商型号: CSJ-ST30627978
供应商: 海外现货
标准整包数: 1

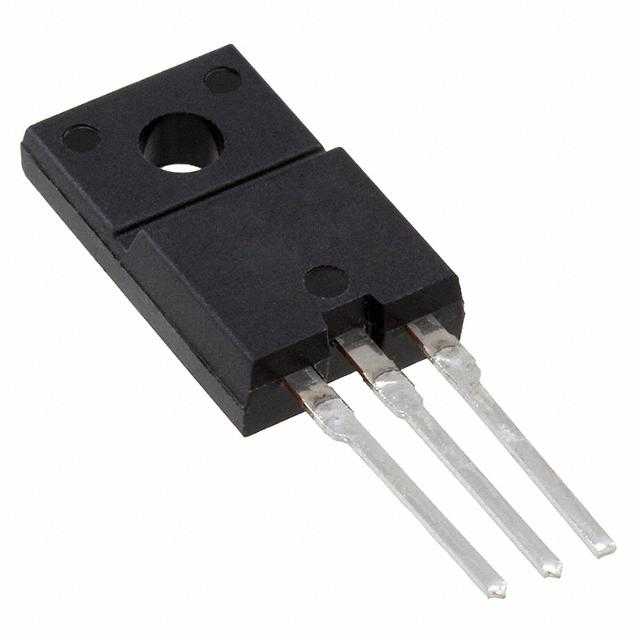

SANKEN ELECTRIC 整流二极管/整流桥 FMU-24R

FMU-24R概述

    SANKEN ELECTRIC CO., LTD. FMU-24S/R 高频整流二极管

    产品简介


    SANKEN ELECTRIC CO., LTD. 的 FMU-24S/R 是一款专为高频整流应用设计的硅二极管。它采用树脂封装结构,具有出色的耐热性能和高可靠性,适用于各类高频电路的设计中。FMU-24S/R 的主要功能是将交流电转换为直流电,广泛应用于通信设备、电源供应系统、以及各种工业控制装置中。

    技术参数


    - 峰值反向电压(VRSM): 450V
    - 最大反向电压(VRM): 400V
    - 平均正向电流(IF(AV)): 10A(参考第7节降额曲线)
    - 浪涌正向电流(IFSM): 40A(半正弦波,一次冲击)
    - IT2限制值: 8.0A²s(1ms≤t≤10ms)
    - 结温范围(Tj): -40°C 至 +150°C
    - 存储温度范围(Tstg): -40°C 至 +150°C
    - 正向电压降(VF): 1.5V最大值(IF=5.0A)
    - 反向漏电流(IR): 50μA最大值(VR=VRM)
    - 高温下反向漏电流(H·IR1): 500μA最大值(VR=VRM, Tj=100°C)
    - 高温下反向漏电流(H·IR2): 3.0mA最大值(VR=VRM, Tj=150°C)
    - 反向恢复时间(trr1): 400ns最大值(IF=IRP=100mA,90% 恢复点,Tj=25°C)
    - 反向恢复时间(trr2): 180ns最大值(IF=100mA, IRP=200mA,75% 恢复点,Tj=25°C)
    - 热阻(Rth(j-c)): 4.0°C/W最大值(结到外壳)

    产品特点和优势


    1. 高可靠性:采用树脂封装,能够承受极端的工作环境,包括高低温变化。
    2. 高效率:快速的反向恢复时间保证了高频工作的高效性。
    3. 广泛适用性:可应用于多种高频电路,包括通信设备和电源系统。
    4. 高稳定性:具备良好的热稳定性和长时间工作能力,减少因热影响导致的失效风险。

    应用案例和使用建议


    - 通信设备:适用于无线基站和路由器中高频整流应用,确保高效的能量传输。
    - 电源供应系统:用于服务器和数据中心的电源模块,提供稳定的直流输出。
    - 工业控制装置:应用于电机驱动和自动化控制系统,确保可靠的电力转换。
    使用建议:
    - 在高温环境下使用时,应根据第7节的降额曲线适当调整电流。
    - 确保良好的散热条件,避免长期过载运行。

    兼容性和支持


    - FMU-24S/R 设计时已考虑与其他标准电子元件的兼容性,适用于大部分高频电路设计。
    - Sanken Electric 提供详尽的技术支持文档,并设有专门的技术支持团队,可提供产品使用咨询和技术服务。

    常见问题与解决方案


    1. 问题:反向漏电流过大。
    - 解决方案:检查是否超过最大反向电压,若未超过,可能需要更换其他类型的二极管以降低漏电流。

    2. 问题:发热严重。
    - 解决方案:确保良好的散热条件,可以考虑添加散热片或使用风扇冷却。

    总结和推荐


    FMU-24S/R 是一款高性能、高可靠性的硅二极管,适用于高频整流应用。其优异的反向恢复时间和宽泛的工作温度范围使其成为市场上同类产品的佼佼者。尽管不推荐用于新的设计,但对于现有的高频整流需求,这款产品仍然表现出色。强烈推荐在合适的高频应用中使用。

FMU-24R参数

参数
If - 正向电流 10A
Ir - 反向电流 50μA
Vr-反向电压 400V
反向恢复时间 400ns
正向浪涌电流 40A
配置 -
长*宽*高 10mm*4.2mm*16.9mm
通用封装 TO-220
安装方式 通孔安装
零件状态 停产

FMU-24R厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。

FMU-24R数据手册

厂牌 PDF简要描述 下载
SANKEN ELECTRIC 整流二极管/整流桥 SANKEN ELECTRIC FMU-24R FMU-24R数据手册
