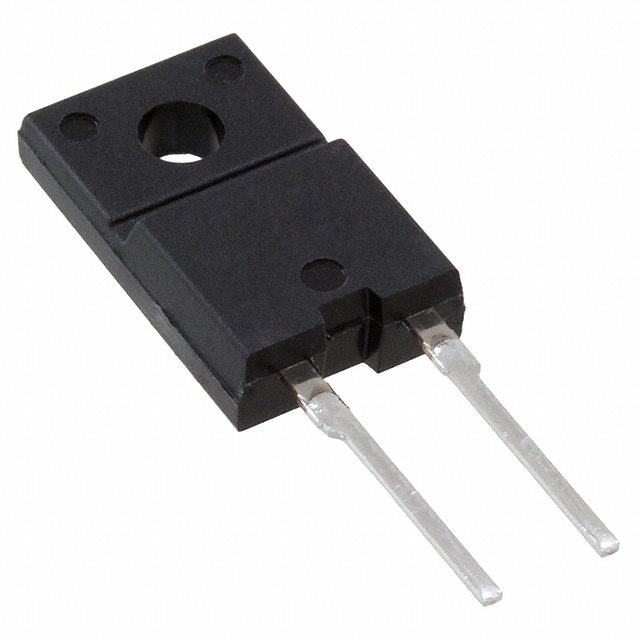

FMG-G26S

产品分类: 整流二极管/整流桥
厂牌: SANKEN ELECTRIC
产品描述: 600V 50A 100ns 500μA 4A TO-220F-2L 通孔安装 10mm*4.2mm*16.9mm
供应商型号: CSJ-ST30694765
供应商: 海外现货
标准整包数: 1
SANKEN ELECTRIC 整流二极管/整流桥 FMG-G26S

FMG-G26S概述

    Sanken FMG-G26S 硅整流二极管技术手册

    1. 产品简介


    Sanken FMG-G26S 是一款硅整流二极管,适用于高频整流等领域。该产品采用了树脂封装,具有优异的耐火性(UL94V-0 等级),符合严格的防火标准。

    2. 技术参数


    - 最大额定值
    - 暂态峰值反向电压 (VRSM): 600V
    - 峰值反向电压 (VRM): 600V
    - 平均正向电流 (IF(AV)): 4.0A (Tc=109°C, 正弦波)
    - 峰值浪涌正向电流 (IFSM): 50A (10ms, 半正弦波,单次)
    - 电流-时间限制值 (I2t): 12.5A²s
    - 结温 (Tj): -40~+150°C
    - 存储温度 (Tstg): -40~+150°C
    - 螺丝扭矩 (N·m): 0.59
    - 隔离强度 (kV AC): 1.0 (引脚与外壳之间,1分钟)
    - 电气特性 (Ta=25°C)
    - 正向电压降 (VF): 最大 2.5V (IF=4.0A)
    - 反向漏电流 (IR): 最大 0.5mA (VR=VRM)
    - 高温下反向漏电流 (H·IR): 最大 3.0mA (VR=VRM, Ta=100°C)
    - 反向恢复时间 (trr1): 最大 100ns (IF=IRP=100mA, 90% 恢复点, Tj=25°C)
    - 反向恢复时间 (trr2): 最大 50ns (IF=100mA, IRP=200mA, 75% 恢复点, Tj=25°C)
    - 热阻 (Rth(j-c)): 最大 4.0°C/W (结到外壳之间)

    3. 产品特点和优势


    - 高耐火性: 符合 UL94V-0 等级,确保在严苛环境下可靠运行。
    - 高耐压性: 拥有高达 600V 的峰值反向电压和暂态峰值反向电压,适用于高压应用。
    - 低功耗: 正向电压降仅 2.5V (IF=4.0A),能够有效降低功耗。
    - 快速恢复: 反向恢复时间短,减少功耗和热量产生,适用于高频整流应用。

    4. 应用案例和使用建议


    - 高频整流应用: Sanken FMG-G26S 非常适合用于各种高频整流电路,如电源适配器和逆变器。
    - 使用建议: 在使用过程中,确保电流不超过其额定值,特别是在高温环境中要特别注意散热,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 本产品可以与其他同类高性能硅整流二极管配合使用,提供多种安装选项,适应不同的应用需求。
    - 支持: Sanken 为客户提供全面的技术支持和售后服务,包括详细的安装指南和故障排除手册。

    6. 常见问题与解决方案


    - Q: 为什么反向漏电流会随温度升高而增加?
    - A: 这是因为随着温度的升高,半导体材料的载流子浓度增加,从而导致反向漏电流增大。可以通过使用散热器来控制温度,减少反向漏电流的影响。

    - Q: 如何判断二极管是否损坏?
    - A: 使用万用表测试二极管的正向和反向电阻,如果正向电阻很小且反向电阻很大,则说明二极管正常。若两者都很大或很小,则可能已经损坏。

    7. 总结和推荐


    Sanken FMG-G26S 硅整流二极管凭借其高耐火性、高耐压性、低功耗和快速恢复的特点,在高频整流应用中表现出色。推荐在需要高可靠性和高性能的应用场景中使用此产品。通过遵循正确的使用方法和维护措施,可以最大限度地发挥其性能并延长其使用寿命。

FMG-G26S参数

参数
正向浪涌电流 50A
配置 -
If - 正向电流 4A
Ir - 反向电流 500μA
Vr-反向电压 600V
反向恢复时间 100ns
长*宽*高 10mm*4.2mm*16.9mm
通用封装 TO-220F-2L
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

FMG-G26S厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。

FMG-G26S数据手册

厂牌 PDF简要描述 下载
SANKEN ELECTRIC 整流二极管/整流桥 SANKEN ELECTRIC FMG-G26S FMG-G26S数据手册
