首页  >  产品百科  >  FMU-22S

FMU-22S

产品分类: 整流二极管/整流桥
厂牌: SANKEN ELECTRIC
产品描述: 200V 40A 400ns 50μA 10A TO-220F 通孔安装 10mm*4.2mm*16.9mm
供应商型号: FMU-22S-ND
供应商: Digi-Key
标准整包数: 1

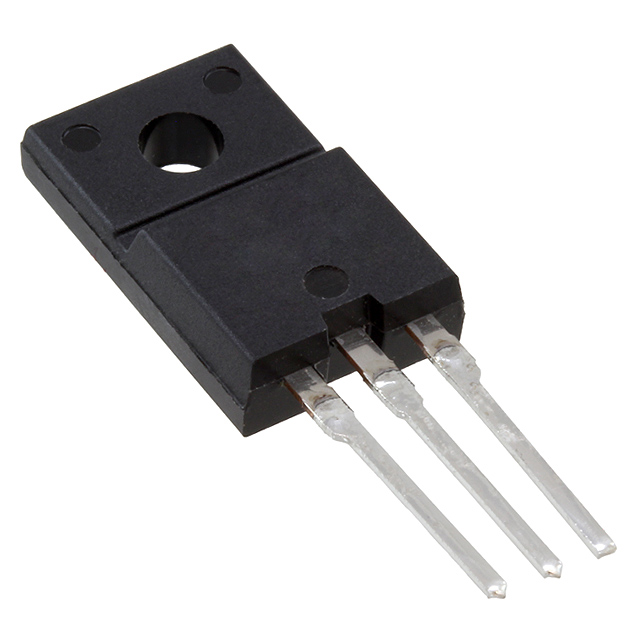

SANKEN ELECTRIC 整流二极管/整流桥 FMU-22S

FMU-22S概述

    # Sanken Electric FMU-22S/R 高频整流二极管技术手册

    产品简介


    Sanken Electric 的 FMU-22S/R 是一款高频整流硅二极管,广泛应用于各种高频整流电路中。它采用树脂封装,具有阻燃特性(UL94V-0 等级),能够在恶劣环境下稳定运行。

    技术参数


    以下是 FMU-22S/R 的关键技术和性能参数:
    - 峰值瞬态反向电压 (VRSM):250V
    - 最大反向电压 (VRM):200V
    - 平均正向电流 (IF(AV)):10A(参考第 6 节降额曲线)
    - 峰值浪涌正向电流 (IFSM):40A(10ms,半正弦波,单次脉冲)
    - 电流限制值 (I²t):8.0A²s(1ms ≤ t ≤ 10ms)
    - 结温 (Tj):-40°C 至 +150°C
    - 存储温度 (Tstg):-40°C 至 +150°C
    电气特性
    - 正向电压降 (VF):1.5V(最大,IF=5.0A)
    - 反向漏电流 (IR):50μA(最大,VR=VRM)
    - 高温下的反向漏电流 (H・IR1):500μA(最大,VR=VRM, Tj=100°C)
    - 更高温度下的反向漏电流 (H・IR2):3.0mA(最大,VR=VRM, Tj=150°C)
    - 反向恢复时间 (trr1):400ns(最大,IF=IRP=100mA, 90% 恢复点,Tj=25°C)
    - 反向恢复时间 (trr2):180ns(最大,IF=100mA, IRP=200mA, 75% 恢复点,Tj=25°C)
    - 热阻 (Rth(j-c)):4.0°C/W(最大,结到外壳)

    产品特点和优势


    - 高可靠性:能承受高达 250V 的瞬态反向电压,适用于高压环境。
    - 宽工作温度范围:能在极端条件下(-40°C 至 +150°C)稳定工作。
    - 低反向漏电流:在高温度下依然保持较低的反向漏电流,保证高效稳定的工作。
    - 快速反向恢复时间:在高频整流应用中表现出色,降低功耗并提高效率。

    应用案例和使用建议


    应用案例
    FMU-22S/R 常用于开关电源、变频器、电机驱动等高频整流场合。例如,在电动汽车充电系统中,它可以作为逆变器的一部分,提供高效的能量转换。
    使用建议
    1. 环境适应性:确保安装环境温度不超过 150°C,以免影响二极管寿命。
    2. 散热管理:选择合适的散热片或散热方式,以避免因过热导致的性能下降。
    3. 降额操作:根据第 6 节提供的降额曲线调整电流值,以保证长期稳定性。

    兼容性和支持


    FMU-22S/R 与市场上大多数标准高频整流电路板兼容。Sanken Electric 提供详尽的技术支持文档和工程师服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题 1:温度过高导致性能下降
    解决方案:检查安装位置是否通风良好,考虑添加外部散热措施,如散热片或冷却风扇。
    问题 2:反向漏电流过大
    解决方案:确认连接线路无短路现象,检查是否有外部干扰因素,如有必要,更换符合要求的滤波器。
    问题 3:反向恢复时间长
    解决方案:检查外围电路是否存在电感耦合现象,尝试使用低电感材料进行布线,并调整负载条件以优化性能。

    总结和推荐


    Sanken Electric 的 FMU-22S/R 高频整流二极管凭借其出色的电气特性和宽工作温度范围,在高频整流应用中表现出色。其低反向漏电流和快速反向恢复时间使它成为许多高频应用的理想选择。推荐给需要高性能、高可靠性的设计项目。
    请注意,该产品不推荐用于新设计项目,建议选用更先进的替代产品。

FMU-22S参数

参数
If - 正向电流 10A
Ir - 反向电流 50μA
Vr-反向电压 200V
反向恢复时间 400ns
正向浪涌电流 40A
配置 -
长*宽*高 10mm*4.2mm*16.9mm
通用封装 TO-220F
安装方式 通孔安装
零件状态 停产
包装方式 散装

FMU-22S厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。

FMU-22S数据手册

厂牌 PDF简要描述 下载
SANKEN ELECTRIC 整流二极管/整流桥 SANKEN ELECTRIC FMU-22S FMU-22S数据手册

FMU-22S封装设计

查看详情并下载
Symbol
Footprint
3D Model
