FMX-4202S

产品分类: 整流二极管/整流桥
厂牌: SANKEN ELECTRIC
产品描述: 200V 150A 30ns 200μA 20A TO-3PF 通孔安装
供应商型号: CSJ-ST65517601
供应商: 海外现货
标准整包数: 1

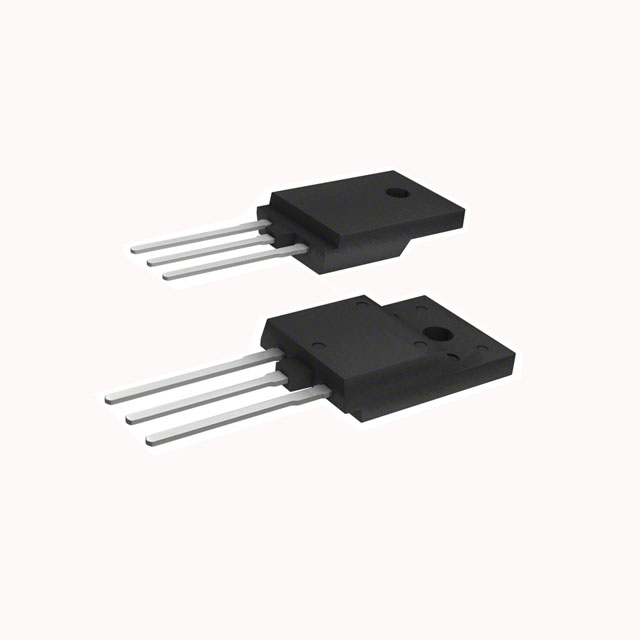

SANKEN ELECTRIC 整流二极管/整流桥 FMX-4202S

FMX-4202S概述

    FMX-4202S 快速恢复二极管技术手册

    产品简介


    FMX-4202S 是一款由日本 Sanken Electric 公司生产的快速恢复二极管(Fast Recovery Diode),具有200V的峰值反向电压(VRM)和20A的平均正向电流(IF(AV))。它的最大恢复时间(trr)为30纳秒,通过优化寿命控制实现了这一指标。该二极管采用TO3PF-3L封装,适用于二次侧整流二极管和自由轮二极管等多种应用场合。

    技术参数


    以下是FMX-4202S的技术参数:
    - 峰值反向电压(VRM):200 V
    - 平均正向电流(IF(AV)):20 A
    - 正向压降(VF):0.98 V (TJ=25°C, IF=10 A)
    - 恢复时间(trr1):30 ns (IF=500 mA, IRP=500 mA)
    - 最大浪涌正向电流(IFSM):150 A (半周期正弦波,正半周,10ms)
    - 热阻(Rth(J-C)):2.0 °C/W

    产品特点和优势


    FMX-4202S 的核心优势在于其卓越的恢复时间和低正向压降,使其特别适合高频开关电源电路中的应用。此外,该二极管符合无铅环保标准(RoHS),并且具有阻燃性(UL94V-0),能够满足多种严格的工业和商业标准。

    应用案例和使用建议


    FMX-4202S 广泛应用于如 Flyback 转换器、LLC 转换器、离线降压转换器及离线升降压转换器等电力电子系统中。对于这些应用场合,确保正确的焊接工艺和热管理至关重要。建议使用温度不超过150°C的焊接条件,并保持引脚距离至少1.5mm,以防止损坏二极管。

    兼容性和支持


    FMX-4202S 可与其他标准封装的同类二极管轻松互换,确保了广泛的兼容性。Sanken Electric 提供了详尽的用户手册和技术支持服务,帮助客户在使用过程中获得最佳性能和可靠性。

    常见问题与解决方案


    根据手册中的常见问题部分,我们可以识别出以下典型问题及对应的解决方案:
    - 问题:焊接过程中焊料流动性差。
    - 解决方法:使用规范的焊接条件(如:260°C下10秒),并确保焊接点距离二极管本体至少1.5mm。
    - 问题:使用过程中出现过热现象。
    - 解决方法:检查并优化散热设计,确保二极管的工作温度不超过150°C。

    总结和推荐


    综上所述,FMX-4202S 快速恢复二极管凭借其高性能、高可靠性及良好的兼容性,在多种应用场合中表现出色。尽管它不适用于要求极高可靠性的特定应用(如航空航天设备),但对于一般的电子设备或工业应用来说,这是一个值得推荐的产品选择。我们强烈建议用户在使用前仔细阅读技术手册,并遵循制造商提供的所有指导和建议,以充分发挥其性能。

FMX-4202S参数

参数
Ir - 反向电流 200μA
Vr-反向电压 200V
反向恢复时间 30ns
正向浪涌电流 150A
配置 -
If - 正向电流 20A
通用封装 TO-3PF
安装方式 通孔安装
零件状态 在售
包装方式 散装

FMX-4202S厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。

FMX-4202S数据手册

厂牌 PDF简要描述 下载
SANKEN ELECTRIC 整流二极管/整流桥 SANKEN ELECTRIC FMX-4202S FMX-4202S数据手册

FMX-4202S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2053 ¥ 35.6185
库存: 585
起订量: 12 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.61
直接购买
加入购物车
