FMN-1206S

产品分类: 整流二极管/整流桥
厂牌: SANKEN ELECTRIC
产品描述: 600V 150A 150ns 200μA 20A TO-220 通孔安装 10mm*4.2mm*16.9mm
供应商型号: CSJ-ST30665710
供应商: 海外现货
标准整包数: 1
SANKEN ELECTRIC 整流二极管/整流桥 FMN-1206S

FMN-1206S概述

    # Fast Recovery Diode FMN-1206S 技术手册

    产品简介


    Fast Recovery Diode FMN-1206S 是一款由Sanken Electric Co., Ltd. 生产的快速恢复二极管,适用于高效率电源转换电路的设计。该二极管主要用于功率因数校正(PFC)电路中,在连续导通模式(CRM)和不连续导通模式(DCM)中表现出色。它能够实现600V的峰值反向电压,典型正向压降为1.1V,通过优化正向电压(VF)和反向恢复时间(trr)之间的平衡来提升性能。

    技术参数


    绝对最大额定值
    - 峰值瞬时反向电压(VRSM):600V
    - 峰值反向电压(VRM):600V
    - 平均正向电流(IF(AV)):20A
    - 峰值浪涌正向电流(IFSM):150A (10msec半正弦波)
    - 功率损耗(I²t):112.5A²s (1ms≤t≤10ms)
    - 结温(Tj):-40°C ~ +150°C
    - 存储温度(Tstg):-40°C ~ +150°C
    电气特性
    - 正向电压降(VF):1.3V (IF=20A)
    - 反向漏电流(IR):200µA (VR=VRM)
    - 反向漏电流高温下(H・IR):20mA (VR=VRM, Tj=150°C)
    - 反向恢复时间(trr):150ns (IF=0.5A, IRP=1.0A, 90%恢复点),100ns (IF=0.5A, IRP=1.0A, 75%恢复点)
    - 热阻抗(Rth(j-l)):4.0°C/W

    产品特点和优势


    Fast Recovery Diode FMN-1206S 采用高电流全模封装,具备出色的散热和隔离性能。其低正向压降和快反向恢复时间特性使其非常适合用于PFC电路中的高频整流,特别是在需要高频率开关操作的场合。该二极管的可靠性极高,适用于多种电力转换应用场景。

    应用案例和使用建议


    应用案例
    - PFC电路(DCM,CRM)
    - 高电流二次侧整流
    - 高频整流电路
    使用建议
    为了获得最佳性能,建议在焊接时将工作时间控制在合理范围内,并且确保焊接位置远离二极管本体至少1.5mm。同时,在安装到散热片时,要特别注意散热膏的应用量以及紧固螺钉的扭矩。

    兼容性和支持

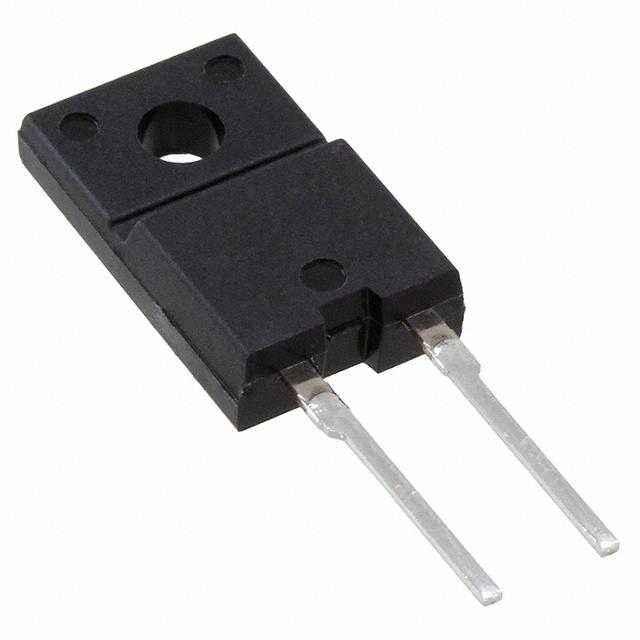

    该二极管采用标准的TO-220F-2L封装,具有良好的互换性和通用性。厂商提供了详细的安装指南和注意事项,以帮助用户正确处理和安装产品,从而最大限度地提高其可靠性和寿命。

    常见问题与解决方案


    常见问题
    1. 散热不足导致过热
    2. 接线错误导致短路
    3. 焊接不当造成损坏
    解决方案
    1. 确保正确的散热设计,使用合适的散热膏和散热片。
    2. 在测试和安装过程中保护好产品,避免电源突波和错误连接。
    3. 遵循正确的焊接时间和温度要求,避免过长时间的加热。

    总结和推荐


    Fast Recovery Diode FMN-1206S 是一款高性能的快速恢复二极管,适合用于多种高效率电力转换应用场合。其优良的热管理和可靠性使它在市场上具有较强的竞争力。建议用户在具体应用中根据自身需求选择合适的产品,并遵循制造商的指导进行安装和维护,以确保最佳性能和使用寿命。
    综上所述,我们强烈推荐使用Fast Recovery Diode FMN-1206S,它是一款非常可靠且高效的电力转换解决方案。

FMN-1206S参数

参数
Ir - 反向电流 200μA
Vr-反向电压 600V
反向恢复时间 150ns
正向浪涌电流 150A
配置 -
If - 正向电流 20A
长*宽*高 10mm*4.2mm*16.9mm
通用封装 TO-220
安装方式 通孔安装

FMN-1206S厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。

FMN-1206S数据手册

厂牌 PDF简要描述 下载
SANKEN ELECTRIC 整流二极管/整流桥 SANKEN ELECTRIC FMN-1206S FMN-1206S数据手册

FMN-1206S封装设计

查看详情并下载
Symbol
Footprint
3D Model
