RB168VAM100TR

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: ROHM 肖特基二极管 二极管, 1A, 100V, 表面贴装, SOD-323HE封装, 2针
供应商型号: 30C-RB168VAM100TR TUMD2M
供应商: 国内现货
标准整包数: 1

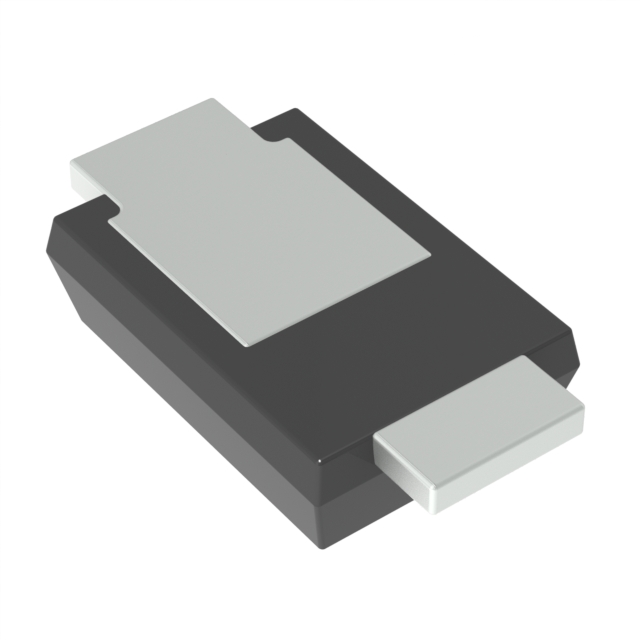

ROHM 整流二极管/整流桥 RB168VAM100TR

RB168VAM100TR概述

    # RB168VAM100 Schottky Barrier Diode 技术手册

    产品简介


    基本介绍
    RB168VAM100 是一款肖特基势垒二极管(Schottky Barrier Diode),主要用于整流和其他电力转换应用。肖特基二极管因其低导通电压和快速开关速度而在高频电路中广泛应用。这种二极管特别适用于电源管理和电池充电器等领域。
    主要功能
    - 高可靠性
    - 小型化设计
    - 超低反向漏电流
    应用领域
    - 通用整流
    - 电源管理
    - 电池充电器
    - 高频电路

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 条件 | 极限 | 单位 |

    | 重复峰值反向电压 | VRM | 脉冲宽度≤0.5 | 100 | V |
    | 反向电压 | VR | 反向直接电压 | 100 | V |
    | 平均整流正向电流 | Io | 玻璃环氧树脂安装 | 1 A |
    | 峰值正向浪涌电流 | IFSM | 60Hz半正弦波 | 5 A |
    | 结温 | Tj | - | 150 | ℃ |
    | 存储温度 | Tstg | - | -55 ~ 150 | ℃ |
    特性
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 正向电压 | VF | IF=1A | - | - | 0.84 | V |
    | 反向电流 | IR | VR=100V | - | - | 0.3 | μA |

    产品特点和优势


    独特功能和优势
    1. 高可靠性:经过严格的质量控制,确保在各种应用场景下的稳定运行。
    2. 小型化设计:采用SOD-323封装,适合紧凑型电路设计。
    3. 超低反向漏电流:有效减少电路中的损耗,提高能效。

    应用案例和使用建议


    实际应用场景
    - 用于电源模块中的整流电路
    - 适用于电池充电器中的保护电路
    使用建议
    1. 在使用前,务必确认产品的工作温度和存储条件符合手册要求。
    2. 为避免静电损坏,应在制造和存储过程中采取防静电措施。
    3. 在使用时,建议进行瞬态负载测试,以确保性能稳定。

    兼容性和支持


    兼容性
    - 该产品采用SOD-323封装,易于与其他表面贴装器件集成。
    支持
    - ROHM公司提供详尽的技术支持和售后保障。

    常见问题与解决方案


    问题及解决方案
    1. 问题:如何正确存储该产品?
    解决办法:应存放在干燥且温度适宜的环境中,避免阳光直射和海风腐蚀。

    2. 问题:如何防止静电损坏?
    解决办法:使用接地的人体/设备/烙铁,隔离带电物体,设置离子风扇,并采取摩擦预防和温湿度控制措施。

    总结和推荐


    综合评估
    RB168VAM100肖特基势垒二极管是一款可靠的小型化整流器件,具有低反向漏电流和高可靠性等特点。适用于各种高频和低损耗的应用场景,特别适合电源管理和电池充电器等领域。
    推荐
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐使用RB168VAM100肖特基势垒二极管。如果您需要在高性能和高可靠性的电力转换应用中使用,这款产品无疑是一个明智的选择。

RB168VAM100TR参数

参数
If - 正向电流 1A
Ir - 反向电流 300nA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 5A
配置 独立式
2.1mm(Max)
1.5mm(Max)
800μm(Max)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RB168VAM100TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RB168VAM100TR数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM RB168VAM100TR RB168VAM100TR数据手册

RB168VAM100TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4653
200+ ¥ 0.3003
1500+ ¥ 0.2607
3000+ ¥ 0.231
45000+ ¥ 0.2288
60000+ ¥ 0.2266
库存: 56705
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.46
