RB551SS-30T2R

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 20V 5A 100μA 500mA KMD-2 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: RB551SS-30T2R
供应商: 国内现货
标准整包数: 8000

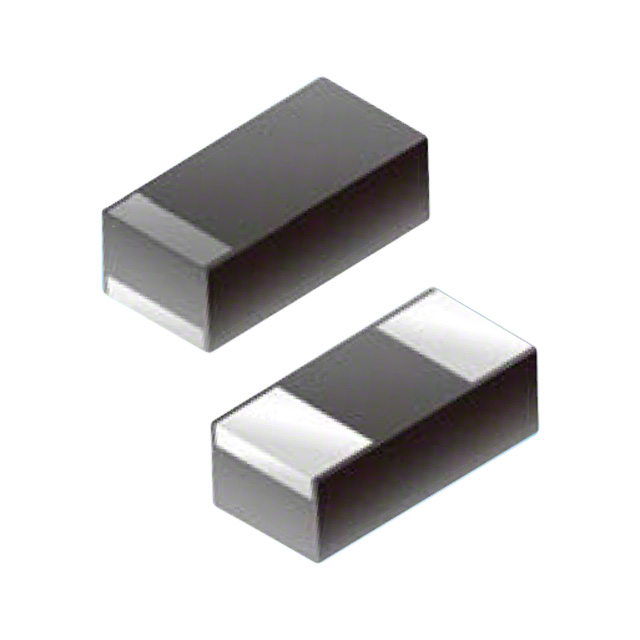

ROHM 整流二极管/整流桥 RB551SS-30T2R

RB551SS-30T2R概述

    RB551SS-30 Schottky Barrier Diode 技术手册解析

    产品简介


    RB551SS-30 是一款肖特基势垒二极管(Schottky Barrier Diode),专为一般整流应用设计。它具有高可靠性、小型封装和超低正向电压的特点。这款二极管广泛应用于消费电子、电信设备、家用电器等领域。

    技术参数


    - 最大重复峰值反向电压 (VRM):30 V(在脉冲占空比 ≤ 0.5 条件下)
    - 最大反向电压 (VR):20 V
    - 平均整流正向电流 (Io):0.5 A(玻璃环氧树脂安装,60 Hz 半正弦波,电阻负载条件下)
    - 最大正向浪涌电流 (IFSM):5 A(60 Hz 半正弦波,非重复,一个周期内)
    - 最大结温 (Tj):125°C
    - 存储温度范围 (Tstg):-40°C 至 125°C
    - 正向电压 (VF):在 IF = 0.1 A 时,最大为 0.36 V;在 IF = 0.5 A 时,最大为 0.47 V
    - 反向电流 (IR):在 VR = 20 V 时,最大为 100 μA

    产品特点和优势


    - 高可靠性:能够在各种复杂环境中保持稳定的性能表现。
    - 小型模具封装:适合紧凑型电路设计。
    - 超低正向电压:有效减少功耗,提高效率。
    - 快速开关性能:适合高频应用场合。

    应用案例和使用建议


    - 应用场景:RB551SS-30 适用于一般整流电路,如电源转换器、充电器等。这些应用要求器件能在高频下高效工作且具有良好的耐热性。
    - 使用建议:
    - 环境适应性:确保器件工作在指定的工作温度范围内,以避免因高温导致的性能下降。
    - 保护措施:在设计电路时,应考虑加入必要的保护电路,如限流电阻,以防止过载。

    兼容性和支持


    - 包装规格:采用卷带式包装,尺寸为 180 mm 长,8 mm 宽。基本订购单位为 8000 pcs,卷带代码为 T2R。
    - 支持信息:罗姆公司提供详尽的技术文档和支持服务,包括应用指南、参考设计等。用户可以联系销售代表获取更多技术支持。

    常见问题与解决方案


    - Q1:如何处理焊接后的清洁问题?
    - A1:即使使用无残留焊剂,也建议进行清洗,以去除可能影响性能的残留物。

    - Q2:如何避免静电损伤?
    - A2:在生产和储存过程中采取防静电措施,如接地、隔离带电物体、设置离子风扇等。

    总结和推荐


    RB551SS-30 肖特基势垒二极管是一款高性能的整流器件,具有高可靠性、小体积、超低功耗等优点。适合用于消费电子和通信设备中的整流应用。用户在设计电路时应注意遵循相关安全措施,并按照推荐的环境条件进行操作,以保证最佳性能和使用寿命。基于其优秀的特性和广泛应用场景,强烈推荐在需要高效能整流的应用中选用此款二极管。

RB551SS-30T2R参数

参数
Ir - 反向电流 100μA
Vr-反向电压 20V
反向恢复时间 -
正向浪涌电流 5A
配置 -
If - 正向电流 500mA
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 KMD-2
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

RB551SS-30T2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RB551SS-30T2R数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM RB551SS-30T2R RB551SS-30T2R数据手册

RB551SS-30T2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.4238
24000+ ¥ 0.3797
40000+ ¥ 0.3797
80000+ ¥ 0.3797
库存: 112000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 3390.4
